จะช่วยให้ผู้ใช้สามารถจับภาพแพทเทิร์นกระดาษ และบันทึกไว้ในคอมพิวเตอร์ได้

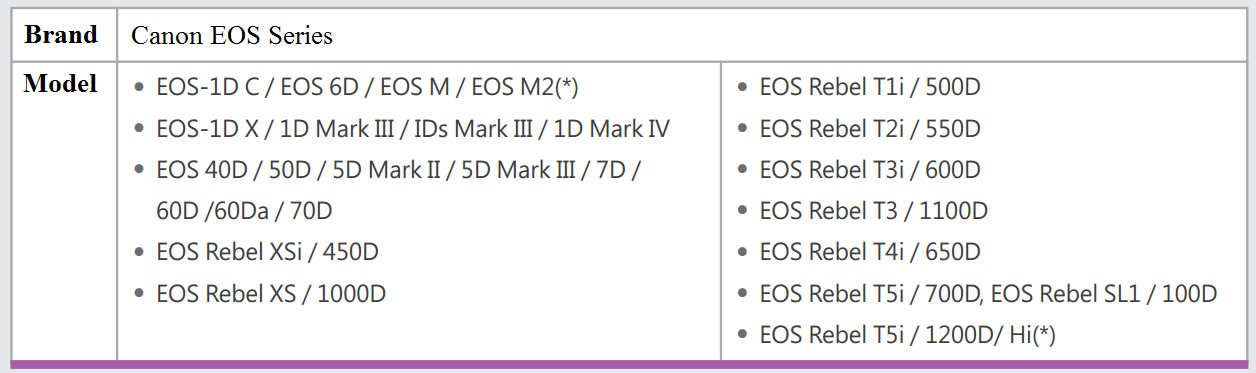

- รองรับซีรีส์ Canon EOS

2. ระยะการถ่ายต้องมากกว่า 110 ซม.

3. ข้อกำหนดของระบบและข้อกำหนดเฉพาะของฮาร์ดแวร์ที่แนะนำ

4. ยอมรับการปรับแต่งรอยบากรูป V บนแพทเทิร์น (แต่ไม่ยอมรับรอยบากภาพวาดอื่นๆ และเส้นด้านในบนแพทเทิร์น) 5. ไม่สามารถอ่านภาพวาดแพทเทิร์นหลายแบบในกระดาษแผ่นเดียวได้

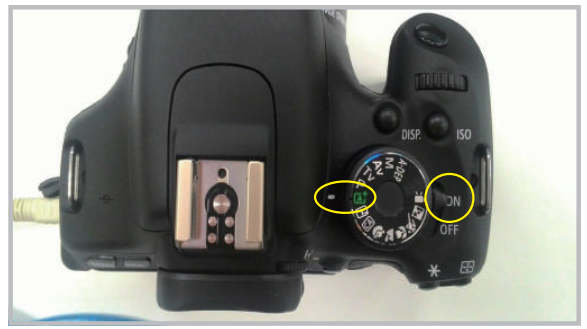

- ตั้งสวิตช์เปิด/ปิดไปที่ [ON] และตั้งปุ่มหมุนเลือกโหมดไปที่ (ฉากอัจฉริยะอัตโนมัติ)) >

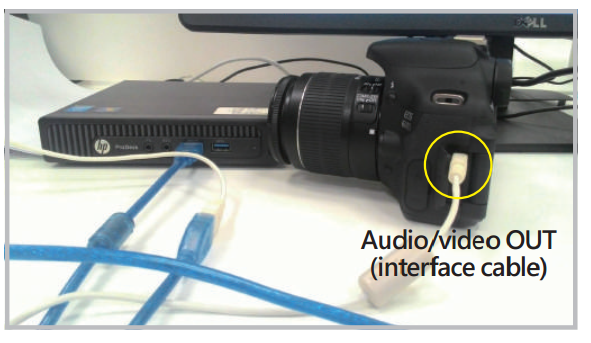

- การเชื่อมต่อกล้องเข้ากับพีซี

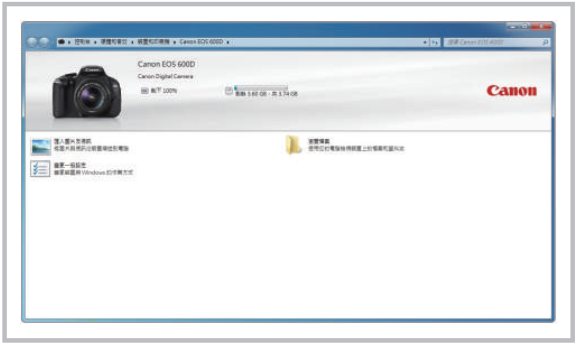

3. กล้องเชื่อมต่อกับพีซีได้สำเร็จเมื่อหน้าต่างนี้ปรากฏขึ้น

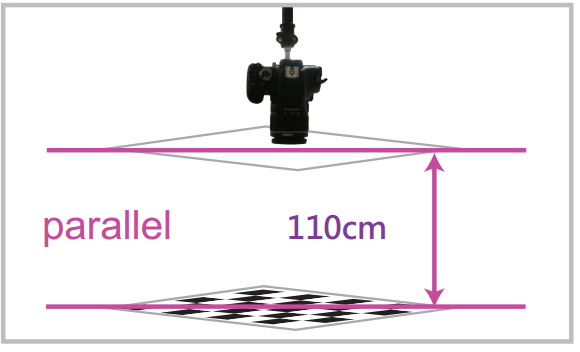

4. วางกล้องและแพทเทิร์นกระดาษให้ขนานกัน โดยเว้นระยะห่างมากกว่า 110 ซม.

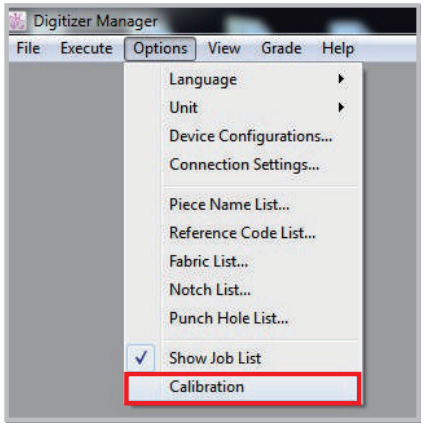

- เปิดตัวจัดการ Digitizer คลิกเมนู ตัวเลือก] - [การเทียบค่า >

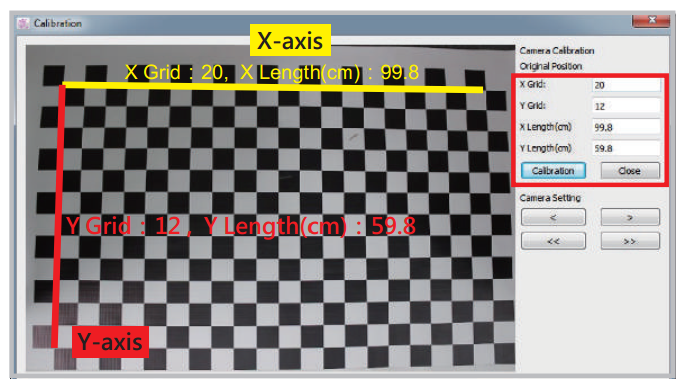

- ป้อนตำแหน่งเดิมในพิกัด X, Y แล้วคลิกการปรับเทียบ

ก. กระดาษแพทเทิร์นต้องถูกจัดวางภายในกรอบจากการแสดงภาพตัวอย่างของกล้อง

ข. รักษาแนวแกน X, Y ของแพทเทิร์นให้ขนานกับแกน X, Y ในการแสดงตัวอย่างกล้อง

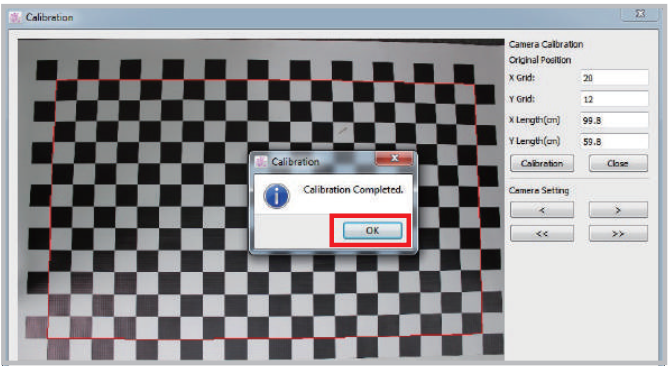

1. การปรับเทียบเสร็จสมบูรณ์ → ตกลง

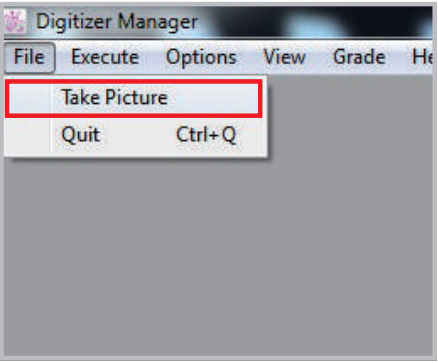

2. คลิกเมนู [ไฟล์] - [ถ่ายรูป]

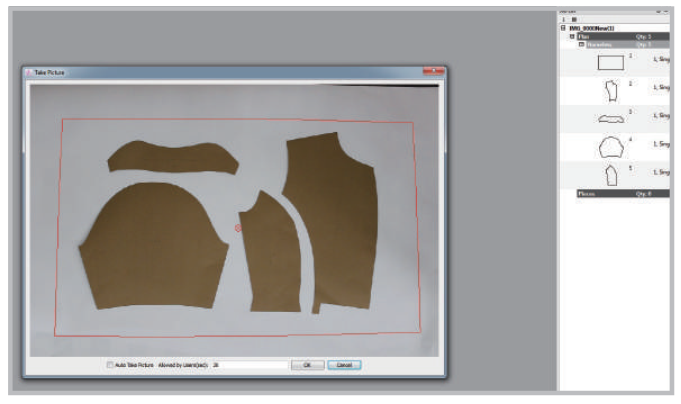

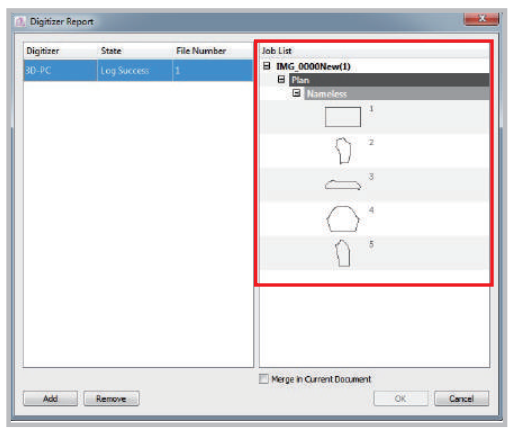

3. วางกระดาษขาวบนกระดาษกระดานหมากรุก แล้ววางแพทเทิร์นบนกระดาษ คลิก [ตกลง] ตรวจสอบแพทเทิร์นในรายการงานของคุณ

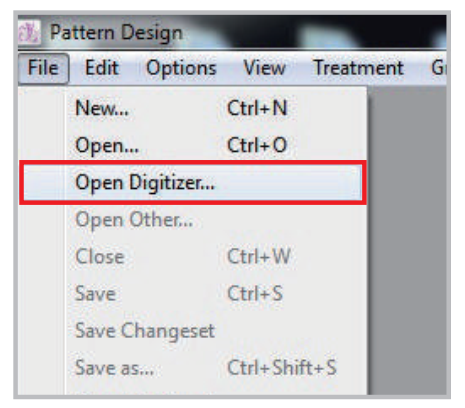

4. เปิดแอปพลิเคชัน Pattern Design คลิกเมนู [ไฟล์] - [เปิดดิจิไทเซอร์…]

5. เลือก “รายการงาน” ที่คุณต้องการ คลิกปุ่ม [ตกลง]

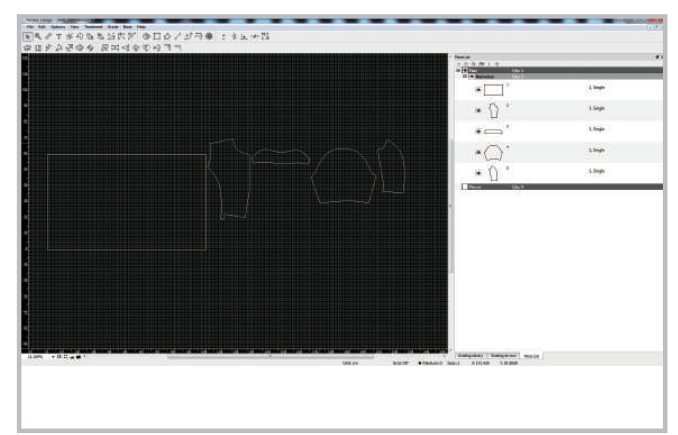

6. ตอนนี้คุณสามารถออกแบบแพทเทิร์นของคุณใน Pattern Design ได้แล้ว
