ขั้นตอนด้านล่างนี้จะเป็นรายละเอียดสำหรับเวอร์ชัน V7.0 หากคุณใช้ V6.0 ขั้นตอนจะแตกต่างออกไปเล็กน้อย

ใช้แพทเทิร์น BLK M.T.shirt เป็นบล็อคพื้นฐานในการวาดเสื้อตัวนี้ โปรดสร้างแพทเทิร์น BLK M.T.shirt ให้เสร็จก่อน

แก้ไขความกว้างคอของชิ้นงานส่วนหลัง

- ใช้ เครื่องมือตัวชี้เพื่อเลือกเส้นบ่าหลัง คลิก เครื่องมือ เพิ่มจุดบนส่วน คลิกซ้ายที่จุด G ป้อนค่าในกล่องโต้ตอบ แล้วคลิก “ตกลง” จากนั้นคุณจะได้รับจุดใหม่

ทำซ้ำขั้นตอนเดียวกันนี้ในงานส่วนหน้า

2. กดปุ่ม Shift ค้างไว้ แล้วคลิก เครื่องมือตัวชี้เพื่อเลือกจุด GgHh จากนั้นใช้ปุ่ม “Delete” (Mac) หรือปุ่ม ”Backspace” (Windows) เพื่อลบออก

3. ใช้ เครื่องมือ เส้นโค้ง เพื่อปรับแนวคอ: เปิดใช้งานชิ้นงาน (ใช้เครื่องมือตัวชี้เพื่อคลิกซ้ายที่เซ็กเมนท์หนึ่งของชิ้นงาน) เลือก เครื่องมือ เส้นโค้ง คลิกซ้ายค้างไว้ ลากเคอร์เซอร์เพื่อสร้างเส้นโค้งให้กับเซ็กเมนท์นั้น

> #### NOTE > ถ้าเส้นโค้งไม่เรียบพอ คุณสามารถเพิ่มจุดบนเส้นโค้งได้โดยใช้ เครื่องมือ เพิ่ม จุด เพื่อปรับเส้นโค้ง

วาดส่วนของรังดุม

ใช้ เครื่องมือตัวชี้ เพื่อเลือกเส้นแนวกลางด้านหน้า เลือก เครื่องมือ เส้นขนาน คลิกซ้ายที่เส้นที่เลือก เลื่อนเคอร์เซอร์ ป้อนค่าและเลือก “ถาวร” สุดท้ายคลิกพื้นที่ว่าง หรือกดปุ่ม “Enter” เพื่อสิ้นสุดการดำเนินการ

วาดตะเข็บ

- ใช้เครื่องมือตัวชี้ เพื่อเลือกเส้นไหล่ด้านหน้าและเส้นชายเสื้อด้านหน้า คลิก เครื่องมือ จุดตัด กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ เคอร์เซอร์จะเปลี่ยนเป็นกากบาท คลิกจุด F ป้อนค่า แล้วเลือก “แนวตั้ง” จากนั้นคลิกปุ่ม “ตกลง” ปุ่ม คุณจะได้รับจุดใหม่สองจุด

ทำซ้ำขั้นตอนข้างต้นกับส่วนชิ้นหลัง

2. ใช้ เครื่องมือตัวชี้ เพื่อเลือกเซ็กเมนท์ (เซ็กเมนท์ระหว่างจุดใหม่สองจุด) คลิก เครื่องมือ Segment Angle กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ แล้วคลิกซ้ายที่จุด H (จุดใหม่ของชายเสื้อ) ป้อนค่า คลิกปุ่ม [OK] เพื่อสิ้นสุดการทำงาน

ทำซ้ำขั้นตอนที่ ¨2〃กับชิ้นงานส่วนด้านหน้า

3. ใช้ เครื่องมือตัวชี้ เพื่อเลือกจุด A1 และ A2 คลิก [กระทำ][จุด][ควบคุม] เพื่อเปลี่ยนเป็นจุดควบคุม

4. ใช้ เครื่องมือตัวชี้ เพื่อเลือกจุด B1 และ B2 กด Backspace (Windows) หรือ Delete (Macintosh) เพื่อลบออก

วาดคอเสื้อด้านในปกเสื้อ และคอเสื้อด้านในส่วนหน้า

ใช้ เครื่องมือตัวชี้ เพื่อเลือกเส้นแนวกลางด้านหน้า และเส้นแนวคอด้านหน้า คลิก เครื่องมือ เส้นขนาน คลิกซ้ายที่เส้นที่เลือก เลื่อนเคอร์เซอร์ไปที่ด้านใน ป้อนค่าและ ” แนบกับเส้นร่าง” คลิกที่พื้นที่ว่าง หรือกดปุ่ม “Enter” เพื่อสิ้นสุดการทำงาน

ทำซ้ำขั้นตอนข้างต้นบนชิ้นหลังเพื่อวาดคอเสื้อด้านในปกเสื้อส่วนหลัง:

การเปลี่ยนเเขนเสื้อไปจนถึงวงแขนเสื้อ

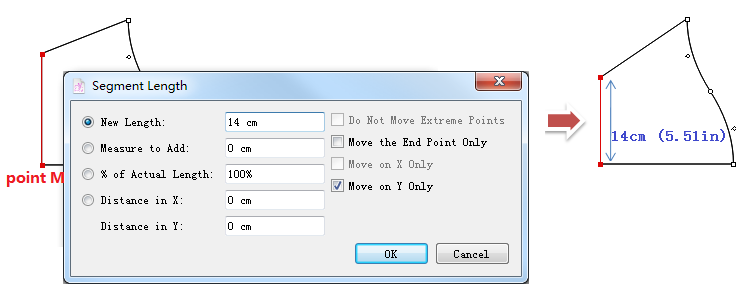

- แก้ไขความกว้างของแขนเสื้อ: ใช้ เครื่องมือตัวชี้ เพื่อเลือกเส้นเเขนเสื้อ คลิก ความยาวส่วน คลิกซ้ายที่จุดกึ่งกลางของเเขนเสื้อ (จุด M) ป้อนค่าและเลือกตัวเลือกที่ต้องการ คลิกปุ่ม [ตกลง] เพื่อสิ้นสุดการทำงาน:

2. แก้ไขความยาวแขนเสื้อ ใช้ เครื่องมือตัวชี้ เพื่อเลือกเส้นข้อมือเสื้อ กดปุ่ม Ctrl+Alt (Windows) หรือ Command+Option (Macintosh) ค้างไว้ แล้วคลิกไอคอนตัวชี้ เพื่อเปิดกล่องโต้ตอบ ป้อนค่าและคลิกปุ่ม [ตกลง]

> สมมาตรที่แขนเสื้อ ใช้ เครื่องมือตัวชี้ เพื่อเลือกเส้นแนวกลางแขนเสื้อ คลิก เครื่องมือ Mirror คลิกซ้ายที่เส้นที่เลือก จากนั้นเปิดชิ้นส่วนแขนเสื้อจนสุด กด Backspace (Windows) หรือ Delete (Macintosh) โดยตรงเพื่อลบเส้นสะท้อนออก

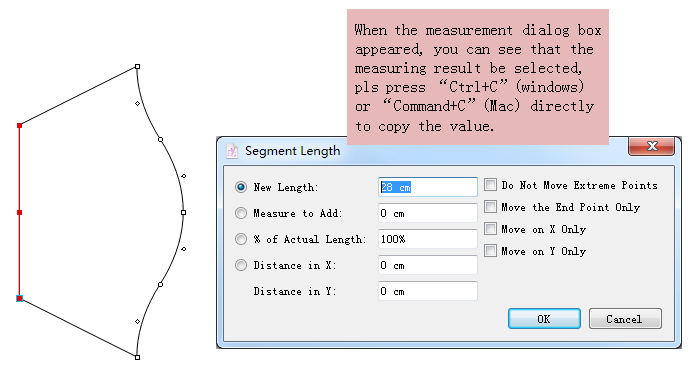

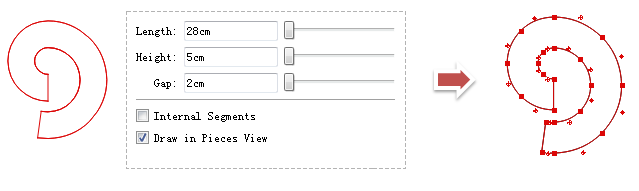

3. วาดชายระบายบนแขนเสื้อ 1. วัดความยาวของข้อมือเสื้อ และคัดลอกค่า: ใช้ เครื่องมือตัวชี้เพื่อเลือกเส้นข้อมือเสื้อ คลิก เครื่องมือ Segment Length คลิกแขนข้างหนึ่งของเซ็กเมนต์ที่เลือก > 2. ใช้เครื่องมือ ระบาย เพื่อทำชายระบาย: คลิก เครื่องมือระบาย คลิกซ้ายที่ตำแหน่งที่ต้องการ กล่องโต้ตอบจะปรากฏขึ้น กด Ctrl+V (Windows) หรือ Command+V (Mac) เพื่อวางค่าลงในคอลัมน์ ¨Length〃 แท็บไปที่ คอลัมน์ถัดไป ป้อนค่า ” ความสูง” และ “ช่องว่าง” คลิกพื้นที่ว่างหรือกดปุ่ม ¨Enter〃 เพื่อสิ้นสุดการทำงาน: >

ตอนนี้คุณได้ทำแพทเทิร์น เบื้องต้นของเสื้อยืด 6700 T Shirt เสร็จแล้ว

ขั้นตอนที่เหลือคือ คลี่ชิ้นงาน/การจัดวางชิ้นงาน/เพิ่มค่าเผื่อเย็บที่ต้องการ

โปรดดูคู่มือเพื่อเรียนรู้วิธีการใช้เครื่องมือ มิรเรอร์ เพื่อคลี่ชิ้นส่วน วิธีเซ็ตชิ้นงาน วิธีเพิ่มค่าเผื่อเย็บ

- วิธีการจัดวางชิ้นงาน: http://www.padsystem.com/en/assets/documents/en/pattern/pattern_design_en_ch2_treatment_detail.html
- วิธีการเพิ่มระยะเผื่อเย็บ: http://www.padsystem.com/en/assets/documents/en/pattern/pattern_design_en_ch3.html#tool-image163-seam-allowance
