MTM เฟรม เป็นเส้นกำหนดเฉพาะ (เช่น ความกว้างคอด้านหน้าและด้านหลัง, ความกว้างไหล่, ความกว้างด้านหลัง, รอบอก, ชายเสื้อ, สะโพก…) และเซ็กเมนท์ต่างๆ (ขอบเสื้อผู้หญิงส่วนอก, เส้นโค้งของแขนเสื้อ, เส้นโค้งของช่องแขน…) เพื่อให้ผู้ใช้กำหนดขนาดชิ้นงานแพทเทิร์นได้; ป้อนรายขนาดในหน้าต่างแถบด้านข้างของเฟรม ผู้ใช้สามารถเชื่อมโยงเซ็กเมนท์เฟรมและรายขนาดผ่านสูตรเฉพาะได้; หากเส้นเซ็กเมนท์เฟรมหรือรายขนาดมีการเปลี่ยนแปลง เซ็กเมนท์เฟรมที่เกี่ยวข้องหรือรายขนาดก็จะเปลี่ยนไปด้วย

ผู้ใช้ยังสามารถส่งออกไฟล์ frames.txt เพื่อนำไปใช้ในแอปพลิเคชันอื่นได้อีกด้วย นอกจากนี้ ผู้ใช้สามารถบันทึกขนาดที่วัดทุกขนาดลงในไฟล์ frame.txt จากนั้นนำเข้าไฟล์ไปยังไฟล์แพทเทิร์นที่เกี่ยวข้องเพื่อจบขั้นตอนการเกรดไซส์ได้ในครั้งเดียว

MTM ย่อมาจาก Make To Measure

ก่อนติดตั้งเฟรม ผู้ใช้ต้องวาดชิ้นงานแพทเทิร์นและตั้งชิ้นงานโคลน เมื่อผู้ใช้ติดตั้งเฟรมบนชิ้นงานของแผน เฟรมก็จะปรากฏบนชิ้นส่วนโคลนที่เกี่ยวข้องด้วย

ในการสร้างเฟรม ผู้ใช้ต้องเปิดอินเทอร์เฟซเฟรมก่อน

วิธีเปิดอินเทอร์เฟซเฟรม:

คลิกเมนู [มุมมอง] - [มุมมองเฟรม] อินเทอร์เฟซการวาดรูปแพทเทิร์นจะเปลี่ยนเป็นอินเทอร์เฟซของเฟรม:

กลับไปที่เมนู คุณจะเห็นเครื่องหมายถูกปรากฏขึ้นก่อนรายการ

คลิกเมนู [มุมมอง] - [มุมมองเฟรม]-[เฟรม] เพื่อเปิด หน้าต่างลอยเฟรม ไปที่แถบด้านข้างของหน้าต่างแอปพลิเคชัน:

วิธีกลับไปที่อินเทอร์เฟซการวาดแพทเทิร์น จากอินเทอร์เฟซเฟรม:

คลิกเมนู [มุมมอง] - [มุมมองเฟรม] จะกลับไปที่อินเทอร์เฟซการวาดแพทเทิร์น:

..note:: ตอนนี้เมื่อกลับไปที่เมนู เครื่องหมายติ๊ก จะหายไปก่อนรายการ

วิธีเปิดหน้าต่างลอยของเฟรม ไปยังแถบด้านข้างก่อนหน้านี้: คลิก[มุมมอง]-[แสดงวิดเจ็ต]-[มุมมองเฟรม] แล้ว จะปรากฏขึ้นก่อนรายการ หมายความว่าหน้าต่างลอยเปิดอยู่ หากคลิกที่รายการอีกครั้ง จะหายไป นั่นหมายความว่าหน้าต่างลอยถูกปิด

แนะนำปุ่มในหน้าต่างลอยเฟรมเบื้องต้น

:

Delete: ลบรายการที่ไม่ได้กำหนดทั้งหมด

:

Link Frames: เชื่อมโยงเซ็กเมนท์ของเฟรมที่เลือกไว้เข้ากับรายการขนาดหนึ่งรายการ และจะพบรายการดังกล่าวใน [Link] ในหน้าต่างลอยของเฟรม

ตัวอย่างเช่น เลือก ส่วนอกด้านหน้า, ส่วนอกด้านข้าง, ส่วนอกด้านหลัง คลิกปุ่มลิงก์เพื่อเชื่อมโยงส่วนที่เลือกเข้ากับรายการขนาด ส่วนอก

ขั้นตอน:

- เลือกเฟรมเซ็กเมนท์ ส่วนอกด้านหน้า, ส่วนอกด้านข้าง และ ส่วนอกหลัง;
- คลิก ปุ่มเชื่อมโยง ป้อน ส่วนอก ในกล่องโต้ตอบ และเลือกตัวเลือกที่ต้องการ คลิก [ตกลง]
- ส่วนอกด้านหน้า, ส่วนอกด้านข้าง และ ส่วนอกหลัง จะเปลี่ยนจากสีแดงเป็นสีเขียว และจะพบรายการ

**

Link**ใหม่ ในลิงก์ในหน้าต่างลอยของเฟรม:

4. หากคุณต้องการลบรายการที่เชื่อมโยงนี้ออก ให้เลือกรายการ ส่วนอก กด Backspace บนแป้นพิมพ์เพื่อลบออก

แล้วกรอบจะเปลี่ยนเป็นสีน้ำเงินจากสีเขียว ตอนนี้ไม่มีลิงก์ใด ๆ ใน ส่วนอก ดังนั้นมันจึงกลายเป็นรายการที่ไม่ได้กำหนด คุณสามารถเลือกและคลิกปุ่ม ในหน้าต่างลอยของเฟรมเพื่อลบออกได้

แนะนำกล่องโต้ตอบลิงก์:

:

Cancel: เมื่อผู้ใช้มีการเปลี่ยนขนาดเซ็กเมนท์ของเฟรมบางส่วนในหน้าต่างลอย ให้คลิกปุ่มเพื่อคืนค่าเดิม

：

Apply: เมื่อผู้ใช้มีการเปลี่ยนแปลงขนาดของเฟรมบางเฟรมในหน้าต่างลอย ให้คลิกปุ่มนี้เพื่อใช้ค่าใหม่กับเซ็กเมนท์ของเฟรมนั้น ชิ้นงานแพทเทิร์นก็จะเปลี่ยนไป นอกจากนี้ ลิงก์ที่เกี่ยวข้องก็เปลี่ยนไปด้วย

ติดตั้ง/เพิ่มชุดเฟรมใหม่ จากนั้นตั้งกรอบสำหรับชิ้นงานแพทเทิร์น

ตั้งค่ารายการขนาดที่ต้องการ และจะพบรายการเหล่านี้ได้ใน [Spec] ในหน้าต่างลอยของเฟรม รายการขนาดสามารถคำนวณจากรายการเซ็กเมนท์ของเฟรม/รายการขนาดอื่นๆได้ โดยใช้สูตรเฉพาะ หรือผู้ใช้สามารถป้อนค่าขนาดที่ต้องการได้ ฟังก์ชันนี้จะรวบรวมผลลัพธ์ของเฟรมเข้าด้วยกัน เพื่อสร้างแผ่นข้อมูลจำเพาะเกี่ยวกับเสื้อผ้าเพื่อวัตถุประสงค์ในการควบคุมคุณภาพ; นอกจากนี้ยังใช้กับสูตรของรายการที่เกี่ยวข้องได้ (Centers; Links; Segments) เมื่อผู้ใช้มีการเปลี่ยนแปลงขนาดข้อมูลจำเพาะ รายการที่เกี่ยวข้องก็จะเปลี่ยนไปด้วย

ตั้งค่ารายการขนาดที่ต้องการ และพบได้ใน [ตารางการวัด]ในหน้าต่างลอย กล่าวคือ ผู้ใช้สามารถใส่แผนภูมิขนาดที่มีอยู่ไปยังรายการ [แผนภูมิการวัด] และสามารถนำไปใช้กับสูตรของรายการที่เกี่ยวข้องได้ (Centers; Links; Segments; Specific items) เมื่อผู้ใช้เปลี่ยนขนาดในแผนภูมิขนาด รายการที่เกี่ยวข้องก็จะเปลี่ยนไปด้วย

เปิดชุดเฟรมที่มีอยู่ (เพื่อเปิดไฟล์ชุดเฟรม.frl ที่บันทึกไว้ก่อนหน้านี้) เพื่อนำไปใช้และใช้กับแพทเทิร์นที่คล้ายกัน

วิธีทำ:

- เปิดไฟล์ .frl;
- เลือกเฟรมที่ต้องการ (ชื่อ) ในหน้าต่างลอย คลิกเครื่องมือ / (ทำตามขั้นตอนของการตั้งค่าเครื่องมือ) คลิกเซ็กเมนท์ที่ต้องการหรือจุดของชิ้นงานแพทเทิร์นที่สอดคล้องกัน จะถูกนำไปใช้กับชิ้นงานแพทเทิร์น

จะทำการบันทึก Frame Set เป็นไฟล์ .frl เพื่อนำกลับมาใช้ใหม่บนชิ้นงานแพทเทิร์นที่คล้ายคลึงกัน

จะมีอยู่สี่ประเภท (ลำตัว, แขนเสื้อ, ปกเสื้อและด้านล่าง) ในกล่องโต้ตอบของ Select Spec ผู้ใช้สามารถตั้งค่าชื่อรายการที่ใช้บ่อยไว้ล่วงหน้าสำหรับแต่ละหมวดหมู่ ชื่อที่ตั้งไว้ล่วงหน้านี้สามารถนำมาใช้ได้ใน:

ก. [Specs];

ข. [Mearsurement Charts]

วิธีใช้งาน: 1. เปิดกล่องโต้ตอบ [Select Spec];

- เลือกชื่อที่ต้องการ;
- เลือกรายการสเป็คหรือแผนภูมิขนาด;
- คลิก [OK] ชื่อจะปรากฏในรายการ

ตัวอย่างเช่น ชื่อจะอยู่ในรายการ [Specs]: >

เป็นการตั้งชื่อที่ใช้บ่อยไว้ล่วงหน้าในบัญชีรายการ ซึ่งจะใช้งานได้โดยตรงเมื่อตั้งค่าศูนย์กลาง (Center Segment):

เป็นการตั้งชื่อที่ใช้บ่อยไว้ล่วงหน้าในบัญชีรายการ ซึ่งจะใช้งานได้โดยตรงเมื่อตั้งค่าเฟรม:

เป็นการตั้งชื่อที่ใช้บ่อยไว้ล่วงหน้าในบัญชีรายการ ซึ่งจะใช้งานได้โดยตรงเมื่อตั้งค่าเซ็กเมนท์ของเฟรม:

จะเป็นการลบวัตถุที่ไม่ได้กำหนดออกทั้งหมด (รายการใน Centers, Links, Segments ที่ไม่เชื่อมโยงกับชิ้นงานแพทเทิร์น หรือสูตรจะถือเป็นวัตถุที่ไม่ได้กำหนด)

คลิกขวาที่แถบชื่อหรือช่องว่างในหน้าต่าง เพื่อกำหนดรายละเอียดขนาดที่ปรากฏในหน้าต่าง

มีเครื่องมือ 6 เครื่องมือในการตั้งค่า/ดูเฟรมใน Frame View ดังนี้:

เพื่อเปิดใช้งานหรือเลือกองค์ประกอบ (จะเหมือนกับเครื่องมือตัวชี้ในส่วนต่อประสานการวาด โปรดดูบทที่ 3 สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมือตัวชี้)

เพื่อขยายหรือย่อมุมมองพื้นที่ทำงานทั่วไป (จะเหมือนกับเครื่องมือซูมเข้า/ออกในส่วนต่อประสานการวาด โปรดดูบทที่ 3 สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมือซูมเข้า/ออก)

เพื่อทำการวัดความยาวของเซ็กเมนท์ (จะเหมือนกับเครื่องมือไม้บรรทัดในส่วนต่อประสานการวาด โปรดดูบทที่ 3 สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมือไม้บรรทัด)

เพื่อใช้เขียนหมายเหตุที่ใดก็ได้บนพื้นที่ทำงาน/ชิ้นงาน (จะเหมือนกับเครื่องมือข้อความในส่วนต่อประสานการวาด โปรดดูบทที่ 3 สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมือข้อความ)

ใช้ในการสร้างศูนย์กลางเฟรม จุดเฟรมบนศูนย์กลาง เซ็กเมนท์ของเฟรม หรือเซ็กเมนท์เฟรมภายใน

* Name: ตั้งชื่อศูนย์กลางเฟรม ป้อนชื่อใหม่หรือเลือกชื่อที่ตั้งไว้ล่วงหน้าแล้วในรายการเลือกแบบดึงลง
* Set: หากคุณสร้างมากกว่าหนึ่งชุดในไฟล์นั้น คุณต้องเลือกชุดที่สอดคล้องกันสำหรับศูนย์กลาง
* Characteristics:
* Folded: สำหรับชิ้นที่พับ มันจะกางออกตามเส้นสมมาตรในการผลิต
* Opened: สำหรับชิ้นงานที่เปิดออก เช่น แขนเสื้อ (อันหนึ่งสำหรับแขนเสื้อซ้ายและอีกอันสำหรับแขนเสื้อขวา)
* Half: สำหรับชิ้นงานที่เปิดออก ที่ต้องใช้เสื้อผ้าชิ้นขั้นท้ายสองเท่า เช่น ชุดสูทด้านข้าง (เช่น หน้าอก ต้องใช้สองชิ้น)

ตามลักษณะศูนย์กลางที่แตกต่างกัน กล่องโต้ตอบเฟรม จะมีสองประเภท:

เฟรมจะถูกสร้างขึ้นเมื่อสร้างศูนย์กลางโดยใช้เครื่องมือนี้ และตั้งชื่อเป็น 1, 2, 3, 4,… ตามลำดับจากจุดอ้างอิงแรกไปยังจุดอ้างอิงที่สอง (ดังแสดงในภาพต่อไปนี้)

เซ็กเมนท์ของเฟรมจะสร้างขึ้นที่จุดปกติเท่านั้น ไม่ใช่ที่จุดทำเครื่องหมายหรือจุดควบคุม เพื่อให้คุณสามารถเปลี่ยนลักษณะของจุดที่คุณไม่ต้องการให้เซ็กเมนท์ของเฟรมปรากฏขึ้นได้ หรือคุณสามารถเลือกเซ็กเมนท์เฟรมที่ไม่ต้องการแล้วกด [Backspace] เพื่อลบโดยไม่เปลี่ยนคุณสมบัติของจุดได้

เซ็กเมนท์เฟรมแรกที่สร้างขึ้นจากจุดอ้างอิงแรกคือ Level Zero (ระดับศูนย์) ซึ่งจะดูหนากว่าเซ็กเมนต์เฟรมอื่นๆ หากคุณต้องการเปลี่ยนเซ็กเมนต์เฟรม Level Zero สำหรับชิ้นงาน โปรดดูเนื้อหาต่อไปนี้เกี่ยวกับวิธีการเปลี่ยน Level Zero (ระดับศูนย์)

ตัวอย่างเช่น:

- เปิดใช้งานชิ้นงานที่ต้องการ;
- เลือกเครื่องมือ ;
- คลิกจุดอ้างอิงจุดแรก จากนั้นคลิกจุดที่สอง สร้างศูนย์กลาง;
- ป้อนชื่อหรือเลือกจากรายการที่กำหนดไว้ก่อนหน้านี้ และเลือกตัวเลือกที่ต้องการ;
- คลิก [OK] ศูนย์กลางที่ทำเสร็จแล้วจะเป็นสีชมพู และเซ็กเมนท์กรอบสีน้ำเงินจะถูกสร้างขึ้นโดยอัตโนมัติ
- ลบเซ็กเมนท์ของเฟรมที่ไม่ต้องการ ดับเบิลคลิกที่ชื่อเริ่มต้น 1;2;3;4;… ในหน้าต่างลอยของเฟรมเพื่อเปิดกล่องโต้ตอบเพื่อเปลี่ยนชื่อเซ็กเมนท์ของเฟรม (ดังภาพ ** วิธีแรกในการเปลี่ยนชื่อเฟรม ** ที่แสดง); หรือคลิกขวาที่เซ็กเมนท์ของเฟรมที่เกี่ยวข้อง เลือก [Item Info] ในเมนูแบบเลื่อนลง กล่องโต้ตอบจะปรากฏขึ้นเพื่อให้คุณเปลี่ยนชื่อ (ดังภาพ วิธีที่สองของการเปลี่ยนชื่อเฟรม ที่แสดง) >

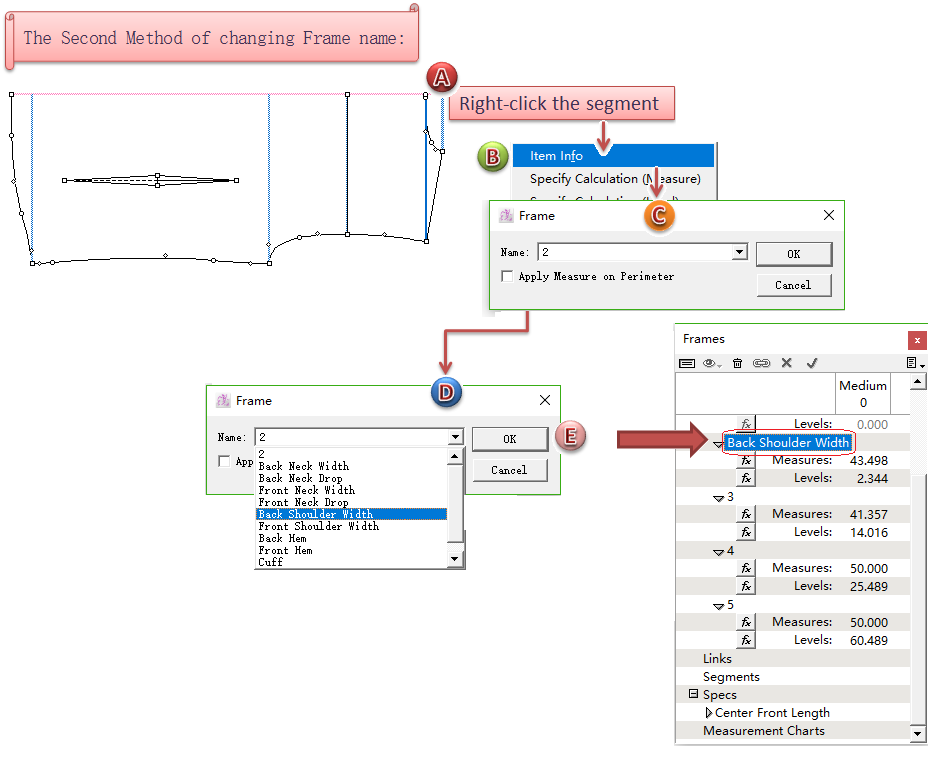

วิธีการกำหนดเฟรมศูนย์ระดับใหม่สำหรับชิ้นงานหากไม่ต้องการอันที่เป็นค่าเริ่มต้น

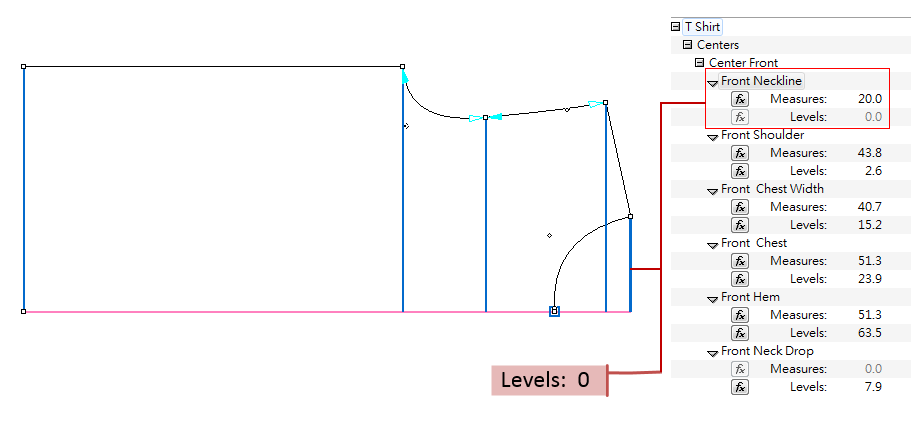

ดังภาพที่แสดงต่อไปนี้ [ปกเสื้อด้านหน้า] เป็นเฟรมระดับศูนย์ ตอนนี้เราต้องการตั้งค่าให้ [ส่วนอกด้านหน้า] เป็นเฟรมระดับศูนย์:

วิธีทำ:

- คลิกค่าที่คุณต้องการเปลี่ยนเป็นระดับศูนย์ในหน้าต่างลอย แล้วเคอร์เซอร์จะปรากฏขึ้น;
- ป้อนค่า 0;

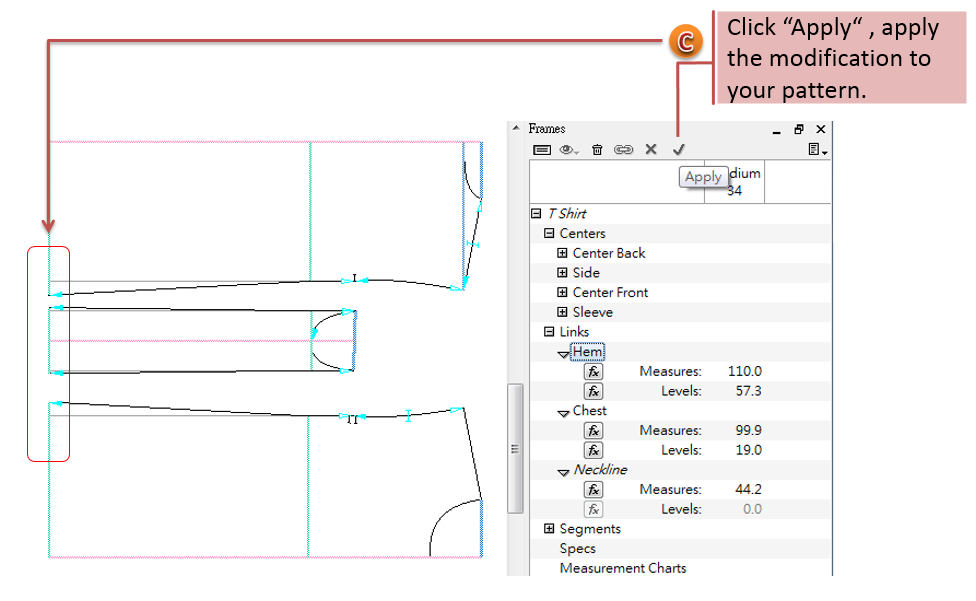

- กดปุ่ม Enter หรือคลิกซ้ายที่ใดก็ได้ จากนั้นคลิกปุ่ม Apply ;

ตามภาพที่แสดง ในการสร้างจุดเฟรมจากจุดล่างของคอเสื้อ:

วิธีทำ:

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกซ้ายที่จุดเซ็กเมนท์ของเฟรมที่ต้องการ;
- กล่องโต้จะตอบปรากฏขึ้น ป้อนชื่อหรือเลือกจากรายการที่กำหนดไว้ก่อนแล้ว จากนั้นคลิกปุ่ม [ตกลง]

>

ก่อนหน้านี้เราได้แนะนำเซ็กเมนท์ของเฟรมที่จะสร้างขึ้นมาโดยอัตโนมัติจากศูนย์กลาง

หากว่า:

ก. คุณต้องการเพิ่มเซ็กเมนท์ของเฟรม (ที่ถูกลบไปก่อนหน้านี้) กลับมาอีกครั้ง

ข. คุณต้องการเพิ่มเซ็กเมนท์ของเฟรมที่ไม่ได้สร้างขึ้นโดยอัตโนมัติ [ไม่สร้างเซ็กเมนท์ของเฟรมบนจุดมาร์ค/จุดควบคุม หรือจะมีการเพิ่มจุดหลังจากการตั้งค่าศูนย์กลางแล้ว]

สำหรับสถานการณ์ข้างต้น คุณต้องใช้ เพื่อสร้างเซ็กเมนท์ของเฟรม

วิธีทำ:

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกจุดที่ต้องการ จากนั้นคลิกเส้นกลางของเฟรม
- กล่องโต้จะตอบปรากฏขึ้น ให้ป้อนชื่อหรือเลือกจากรายการที่กำหนดไว้ก่อนแล้ว จากนั้นคลิกปุ่ม [ตกลง]

สร้างเฟรมภายใน

ผู้ใช้จะสามารถเพิ่มเซ็กเมนท์ของเฟรมภายในสำหรับจุด/เซ็กเมนท์ภายในของชิ้นงานได้

ตัวอย่างเช่น การทำเซ็กเมนท์ของเฟรมภายในสำหรับกระเป๋า:

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกจุดอ้างอิงของกระเป๋า แล้วคลิกเส้นตรงกลาง (สีชมพู) ของชิ้นงานส่วนหน้า
- กล่องโต้ตอบจะปรากฏขึ้น ป้อนชื่อหรือเลือกจากรายการที่กำหนดไว้ก่อนหน้านี้ จากนั้นคลิกปุ่ม [ตกลง]

ใช้ในการสร้างเซ็กเมนท์ของเฟรม

ขั้นตอน:

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกจุดเริ่มต้นและจุดสิ้นสุดของเซ็กเมนท์ (จุดอ้างอิงที่หนึ่งและที่สอง)
- กล่องโต้ตอบจะปรากฏขึ้น ป้อนชื่อหรือเลือกจากรายการที่กำหนดไว้ล่วงหน้า จากนั้นคลิกปุ่ม [ตกลง]

ดังที่แสดงในภาพด้านบน บนเซ็กเมนท์ของเฟรมที่เสร็จแล้ว ลูกศรกลวงจะปรากฏบนจุดที่คลิกก่อน (จุดอ้างอิงแรก) และลูกศรทึบจะปรากฏบนจุดที่คลิกภายหลัง (จุดอ้างอิงที่สอง) หากมีการแก้ไขขนาดของเซ็กเมนท์ ระบบจะแก้ไขจากจุดสิ้นสุดของเซ็กเมนท์โดยค่าเริ่มต้น

วิธีเปลี่ยนทิศทางของเซ็กเมนท์ของเฟรม (เปลี่ยนจุดอ้างอิงแรกเป็นจุดอ้างอิงที่สอง และจุดอ้างอิงที่สองกลายเป็นจุดอ้างอิงแรก):

- เลือกเซ็กเมนท์ของเฟรมที่ต้องการ;
- คลิกขวาที่เซ็กเมนต์ที่เลือก;
- เลือก [การหมุนส่วนย้อนกลับ] ในเมนูแบบเลื่อนลง

เชื่อมโยงเซ็กเมนท์ของเฟรมที่เกี่ยวข้องโดยใช้สูตร จะช่วยอำนวยความสะดวกในการปรับเปลี่ยนชิ้นงานแพทเทิร์นหรือขนาด หากขนาดเซ็กเมนท์ของเฟรมหนึ่งมีการเปลี่ยนแปลง ส่วนที่เชื่อมโยงก็จะเปลี่ยนไปด้วย

ตามภาพที่แสดง ไอคอนสูตร จะปรากฏใต้รายการเฟรม แต่ละรายการ (รายการใน [Centers], [Links], [Segments], [Specs]) ให้เปิดกล่องโต้ตอบสูตรเพื่อกำหนดสูตรเพื่อเชื่อมโยงเซ็กเมนท์ของเฟรม

ตัวอย่างที่ 1 & 2 วิธีกำหนดสูตร:

ตัวอย่างที่ 1:

วิธีทำ:

- คลิก ปุ่มสูตร แล้วกล่องโต้ตอบ**Specify Caculation** จะปรากฏขึ้น (สำหรับการตั้งค่าสูตร);
- คลิกปุ่ม ในกล่องโต้ตอบ สูตรที่ต้องการจะอยู่ในรูปสี่เหลี่ยมผืนผ้า เคอร์เซอร์จะปรากฏในวงเล็บ;
- เลือกเซ็กเมนท์ของเฟรมที่ต้องการ ที่จะมีการใช้สูตร กล่าวคือ เซ็กเมนท์ วงเเขนชิ้นหลัง ดับเบิลคลิก ** วงเเขนชิ้นหลัง** จากนั้นเซ็กเมนท์ที่เลือกจะปรากฏในสูตรนั้น;
- คลิกปุ่ม [OK]

ตัวอย่างที่ 2:

กำหนดสูตรที่แสดงเป็นภาพ:

ข้อมูลจำเพาะถูกสร้างขึ้นจากเซ็กเมนท์ของเฟรม/แผนภูมิขนาดอื่น ๆ โดยใช้สูตร และยังมาจากการป้อนค่าขนาดเฉพาะอีกด้วย รายการขาดมีไว้สำหรับวัตถุประสงค์ในการควบคุมคุณภาพเสื้อผ้า นอกจากนี้ยังสามารถนำไปใช้กับรายการที่เกี่ยวข้อง (Centers; Links; Segments) ได้ เมื่อผู้ใช้เปลี่ยนขนาดรายการหนึ่ง รายการที่เกี่ยวข้องก็จะเปลี่ยนไปด้วย

ดังที่แสดงในภาพด้านบน ให้ใช้ ชายเสื้อ เป็นตัวอย่างเพื่อแสดงวิธีการสร้างสเปก:

- กำหนดค่ารายการ ชายเสื้อ ที่อยู่ในหมวด [Specs];

เลือกรายการ New Spec… จากเมนูแบบเลื่อนลงในหน้าต่าง Frame เปิดกล่องโต้ตอบและป้อน Hem คลิกปุ่ม [OK] 1. รายการข้อมูลจำเพาะนี้จะถูกสร้างขึ้นโดยสูตรที่เกี่ยวข้อง: 2. เมื่อเปลี่ยนเซ็กเมนท์ของเฟรมที่เกี่ยวข้อง ขนาดจำเพาะก็จะเปลี่ยนไปด้วย:

ผู้ใช้จะสามารถเพิ่มแผนภูมิขนาดที่มีอยู่เข้าไปได้ สำหรับใช้กับรายการที่เกี่ยวข้อง (Centers; Links; Segments; Specify) เมื่อค่าของรายการในแผนภูมิขนาดถูกแก้ไขหรือเปลี่ยนแปลง รายการที่เกี่ยวข้องทั้งหมดจะได้รับการอัพเดตโดยอัตโนมัติ

ตัวอย่างเช่น:

- ตั้งค่ารายการ ส่วนอก ที่อยู่ในหมวด [แผนภูมิขนาด]: > > > #### NOTE > > ให้เลือกรายการ [New Measurement Chart…] จากเมนูแบบเลื่อนลงในหน้าต่าง Frame ทำการเปิดกล่องโต้ตอบและป้อน ส่วนอก คลิกปุ่ม [OK]
- ป้อนค่าสำหรับ ** ส่วนอก ** ที่ใช้กับสูตรของรายการที่เกี่ยวข้อง: >
- เปลี่ยนขนาด ** ส่วนอก ** รายการที่เกี่ยวข้องก็จะเปลี่ยนไปเช่นกัน: >

ใน V5.0 เซ็กเมนท์ของเฟรมทั้งหมดจะถูกลบออกหลังจากแยกชิ้นงานแล้ว V6.0 ช่วยเพิ่มประสิทธิภาพการทำงานนี้ เซ็กเมนท์ของเฟรมจะถูกบันทึกแม้ว่าชิ้นงานจะถูกแยกออก

ใน V5.0 เซ็กเมนท์ของเฟรมบางส่วนจะถูกลบออกหลังจากรวมชิ้นงานแล้ว V6.0 ช่วยเพิ่มประสิทธิภาพการทำงานนี้ เซ็กเมนท์ของเฟรมจะถูกบันทึกแม้ว่าชิ้นงานจะถูกรวมเข้าด้วยกัน

ผู้ใช้สามารถจัดเรียงรายการใหม่ตามหมวดหมู่ต่าง ๆ ได้ (Centers, Links, Segments, Specs, Measurement Charts) โดยการลากขึ้นหรือลง

วิธีทำ:

- คลิกรายการที่ต้องการโดยไม่ต้องปล่อยปุ่มเมาส์
- ลากไปยังตำแหน่งที่ต้องการแล้วปล่อย

การลบเซ็กเมนท์ของเฟรมต้องเป็นไปตามเกณฑ์ลำดับดังนี้: ลบเซ็กเมนท์ของเฟรมที่เชื่อมโยงก่อน (เส้นสีเขียว) จากนั้นคุณสามารถลบเฟรม (เส้นสีน้ำเงิน) หรือเซ็กเมนท์ของเฟรม/จุดบนเส้นกลาง จากนั้นลบเส้นกลาง (เส้นสีชมพู ) ได้ อย่างไรก็ตาม เมื่อคุณต้องการลบเฟรม (เส้นสีน้ำเงิน) คุณต้องลบเซ็กเมนท์อื่นๆ ของเฟรมก่อน (เส้นสีน้ำเงินบาง) แล้วค่อยลบเส้นเฟรมระดับศูนย์ (เส้นสีน้ำเงินหนา)

- เลือกเซ็กเมนท์ของเฟรมที่ต้องการลบ;
- กด [Backspace] บนแป้นพิมพ์เพื่อสิ้นสุดการลบ

วิธีการส่งออกข้อกำหนดเฉพาะ:

ไฟล์.txt ที่ส่งออกนั้น สามารถเปิดได้ในโปรแกรมประมวลผลคำใดๆ ได้ (Notepad, Tablet ,Microsoft Office Excel, Microsoft Office Word และอื่นๆ) เช่น เปิดใน Tablet:

หากเปิดไฟล์ใน Microsoft Office Excel หรือ Microsoft Office Word คุณต้องสร้างและเปิดไฟล์ Excel/Word เปล่า จากนั้นคลิกปุ่ม [Open] เลือกไฟล์ .txt ที่ต้องการในกล่องโต้ตอบ แล้วทำการเปิดไฟล์:

*

ขั้นตอนในการส่งออกแผนภูมิขนาด:

ไฟล์.txt ที่ส่งออกนั้น สามารถเปิดได้ในแอปพลิเคชันประมวลผลคำใดๆ เช่น เปิดใน แท็บเล็ต:

หากเปิดไฟล์ใน Microsoft Office Excel หรือ Microsoft Office Word คุณจำเป็นต้องปฏิบัติตามวิธีการส่งออกข้อมูลจำเพาะที่แสดงด้านบน

แผนภูมิขนาดที่ส่งออกได้รับการแก้ไขและจำเป็นต้องนำเข้าไปยังไฟล์แพทเทิร์น; หรือแผนภูมิขนาดถูกสร้างขึ้นมาในรูปแบบที่ถูกต้องในแอปพลิเคชันประมวลผลคำและจำเป็นต้องนำเข้าไปยังไฟล์แพทเทิร์น

ดังนั้น วิธีนำเข้าแผนภูมิขนาดลงในไฟล์แพทเทิร์นจะเป็นดังนี้:

วิธีใหม่ในการนำเข้าแผนภูมิขนาดไปยังไฟล์แพทเทิร์นใน V7.0 เป็นดังนี้:

หลังจากตั้งค่าเฟรมในไฟล์แพทเทิร์นแล้ว ผู้ใช้สามารถส่งออกเป็นไฟล์ .txt ได้ ซึ่งจะสามารถเปิดใน Excel สำหรับการผลิตได้; หรือผู้ใช้สามารถเปลี่ยนค่าบางอย่างใน Excel และนำเข้าไฟล์กลับไปยังไฟล์แพทเทิร์นเพื่อแก้ไขชิ้นงานแพทเทิร์นได้ (ผู้ใช้ยังสามารถสร้างแผนภูมิตามรูปแบบที่เหมาะสม ป้อนขนาดที่ต้องการทั้งหมดในแผนภูมิ และนำเข้าไฟล์นี้ไปยังไฟล์แพทเทิร์นได้ ชิ้นงานแพทเทิร์น ถูกปรับเพิ่มลดขนาดตามค่าขนาดในครั้งเดียว)

วิธีการส่งออกเฟรม:

เปิดและตรวจสอบใน Excel (หากต้องการทราบขั้นตอน โปรดดูข้อมูลที่เกี่ยวข้องเกี่ยวกับข้อกำหนดเฉพาะในการส่งออกที่แสดงด้านบนนี้):

หากผู้ใช้เปิดไฟล์ Frame.txt และเปลี่ยนขนาดสำหรับบางส่วนใน Excel จากนั้นนำเข้าไฟล์อีกครั้ง ส่วนที่เกี่ยวข้องของชิ้นงานจะเปลี่ยนไปตามไฟล์ Frame.txt ใหม่นั้น:

วิธีการนำเข้าใน V6.0:

วิธีใหม่ในการนำเข้าใน V7.0:

ใหม่ใน V7.0: การเพิ่มประสิทธิภาพของการนำเข้าไฟล์เฟรม

- ระบบจะรับรู้และแปลงหน่วยโดยอัตโนมัติ (สำหรับการนำเข้า V7.0 และการนำเข้า V7.0 เท่านั้น) > เช่น สต๊าฟแพทเทิร์น A ได้ทำชิ้นงานแพทเทิร์นและเฟรมเป็นหน่วยซม. จากนั้นเขาก็ส่งออกไฟล์เฟรมแล้วส่งให้กับสต๊าฟแพทเทิร์น B ที่นำมาใช้กับชิ้นงานแพทเทิร์นอีกชิ้นหนึ่งในหน่วยเป็นเมตร ใน V6.0 ไฟล์เฟรมไม่สามารถใช้กับไฟล์ที่ต่างหน่วยกันได้ ตอนนี้ใน V7.0 ระบบจะรับรู้หน่วยโดยอัตโนมัติและดำเนินการแปลงโดยอัตโนมัติ
- ขณะที่นำเข้าไฟล์ Frame นั้น โปรแกรมจะรับรู้การเข้ารหัส Unicode โดยอัตโนมัติ > > หากการเข้ารหัสของไฟล์ที่ส่งออกแตกต่างจากไฟล์ปัจจุบัน กล่องโต้ตอบ Choosing Encoding จะปรากฏขึ้น โดยปกติแล้ว การเข้ารหัสเริ่มต้นจะเป็นการเข้ารหัสของระบบล่าสุด หากแสดงรหัสที่ไม่เป็นระเบียบในกล่องโต้ตอบ ให้คลิกเมนูแบบเลื่อนลงและเลือกการเข้ารหัสที่ถูกต้อง

หากคุณไม่ทราบว่าอันใดถูกต้อง ให้ตรวจสอบทีละรายการจนกว่ารหัสที่ไม่เป็นระเบียบนั้นจะหายไป
