โปรแกรม PAD System Pattern Design มีเครื่องมือและตัวเลือกสำหรับผู้ใช้ในเกรดไซส์ ช่วยอำนวยความสะดวกผู้ใช้ในการปรับขนาดชิ้นงาน

ก่อนทำการเกรดไซส์ ผู้ใช้จำเป็นต้องกำหนดขนาดก่อน

- เลือกเมนู [การเกรด] - [การทำงานขนาด…];
- กล่องโต้ตอบจะปรากฏขึ้น ป้อนจำนวนไซส์ทั้งหมดที่ต้องการ และคลิกปุ่ม [ใช้] ระบบจะสร้างขนาดต่างๆ และชิ้นงานที่สร้างจะถูกกำหนดเป็นไซส์กลางโดยอัตโนมัติ >
- ผู้ใช้สามารถกำหนดไซส์กลางหรือแก้ไขจำนวน/ พิเศษ/ตัวแบ่งไซส์ (XS, S, M, L, XL) ได้ ผู้ใช้สามารถกำหนดกลุ่มแบ่งได้สูงสุด 5 กลุ่ม > > > ตัวอย่างเช่น:

โปรแกรม PAD System Pattern Design มีสามวิธีในการเกรดไซส์

- เลือกเซ็กเมนท์/จุดที่ต้องการ (หรือหลายจุดที่จะให้มีการปรับเพิ่มลดขนาดในค่าเดียวกัน);
- เลือกเมนู [การเกรด]-[เกรดดิ้งข้อมูล] (หรือกดปุ่มลัด Ctrl+J) เพื่อเปิดกล่องโต้ตอบ เกรดดิ้งข้อมูล;

ผู้ใช้สามารถใช้รายการเกรดไซส์ปกติสำหรับทำการปรับเพิ่มลดขนาดแบบปกติได้ (ค่าเปลี่ยนทีละขั้นระหว่างแต่ละขนาดจะเท่ากัน):

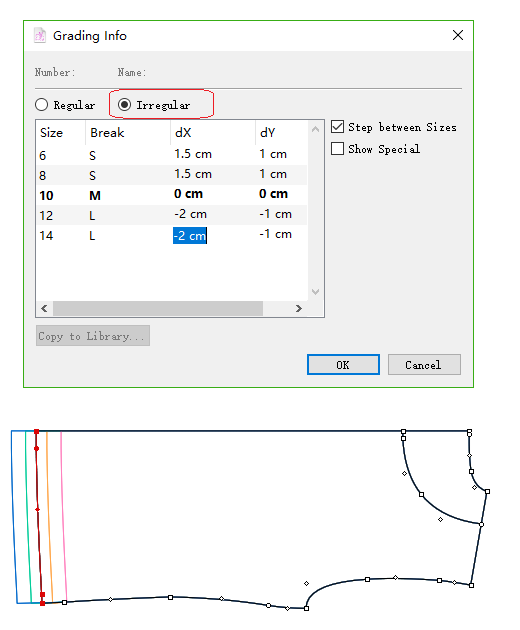

ผู้ใช้สามารถใช้รายการเกรดไซส์แบบไม่ปกติสำหรับการปรับเพิ่มลดขนาดแบบไม่ปกติได้ (ค่าเปลี่ยนทีละขั้นระหว่างขนาดแต่ละขนาดจะแตกต่างกัน):

รายการการปรับเพิ่มลดขนาดที่ไม่ปกติสามารถใช้สำหรับการปรับเพิ่มลดขนาดแบบปกติได้ อย่างไรก็ตาม การปรับเพิ่มลดขนาดแบบไม่ปกติสามารถทำได้ในรายการการปรับเพิ่มลดขนาดที่ไม่ปกติเท่านั้น

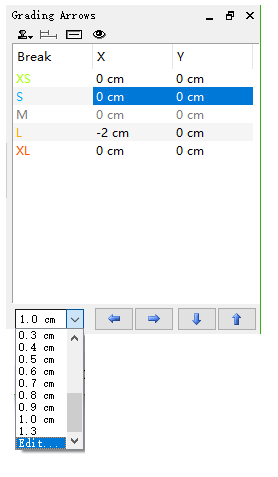

เมื่อใช้ ลูกศรเกรดดิ้ง ผู้ใช้จะไม่ต้องจำทิศทางการปรับเพิ่มลดขนาด ซึ่งจะขึ้นอยู่กับค่าลบหรือค่าบวก ผู้ใช้สามารถเลือกค่าเปลี่ยนทีละขั้นที่ต้องการ (บวก) ได้ และคลิกปุ่มลูกศรเพื่อควบคุมทิศทางการปรับเพิ่มลดขนาด

ก่อนใช้ลูกศรเกรดดิ้ง ผู้ใช้จำเป็นต้องเปิดหน้าต่างดังนี้:

คลิกเมนู [มุมมอง] - [แสดงวิดเจ็ต] - ลูกศรเกรดดิ้ง

- เลือกจุด/เซ็กเมนท์;
- เลือกค่าเปลี่ยนทีละขั้น; > #### NOTE > ผู้ใช้สามารถป้อนค่าเปลี่ยนทีละขั้นตามที่จำเป็นได้ > 1. ดึงแถบเมนูไปด้านล่าง;

2. เลือก [Edit] เปิดกล่องโต้ตอบ [Evolution] 3. เลือกหน่วย จากนั้นคลิก [New] ป้อนค่าเปลี่ยนทีละขั้นที่ต้องการ แล้วคลิก [ตกลง]

> ใน V7.0 ผู้ใช้สามารถป้อนค่าเปลี่ยนทีละขั้นที่ต้องการได้โดยตรง

3. เลือกขนาดที่ต้องการเกรดไซส์; 4. คลิกปุ่มลูกศรเพื่อทำการเกรดไซส์; #### NOTE จะเพิ่มขึ้นตามค่าเปลี่ยนทีละขั้นปัจจุบันทุกครั้งที่คุณคลิกปุ่มลูกศร

ตัวอย่างเช่น: > ปรับเพิ่มลดขนาดชายเสื้อยืด: > 1. เลือกแนวชายเสื้อที่ต้องการ:

2. เลือกค่าเปลี่ยนทีละขั้นที่ต้องการ (ป้อนได้โดยตรงใน V7.0)

3. เลือกขนาดที่จะปรับเพิ่มลดขนาด > 4. คลิกปุ่มลูกศรเพื่อทำการปรับเพิ่มลดขนาด:

- วิธีทำ:

คลิกขวาที่รายการเพื่อเลือก [Show Special] หรือ [Show Size Color] > Show Special: แสดงชื่อที่กำหนดเองซึ่งผู้ใช้อาจกำหนดให้กับขนาดแต่ละขนาดในกล่องโต้ตอบการทำงานขนาด:

Show Size Color: เพื่อแสดงสีของขนาดที่กำหนดโดยผู้ใช้

2. แก้ไขการปรับเพิ่มลดขนาด: รีเซ็ต

คืนค่าการปรับเพิ่มลดขนาดของขนาดที่เลือกให้เป็นศูนย์ > วิธีทำ:

ก. เลือกขนาดที่ต้องการ

ข. คลิก รีเซ็ต

3. ระยะห่าง/ขั้น

: ความแตกต่างระหว่างขนาดกลาง กับขนาดอื่น ๆ > : ความแตกต่างระหว่างขนาดสองขนาดที่ใกล้กัน 4. ปกติ/ไม่ปกติ

: : การปรับการเกรดไซส์แบบไม่ปกติ 5. ปรับเพิ่มลดขนาด/ดัดแปลง

ไอคอนตาดำ: การปรับการเกรดไซส์สะสม > เพิ่มมูลค่าให้กับการปรับการเกรดไซส์ที่มีอยู่ คุณไม่จำเป็นต้องลบค่าเดิมออก

ไอคอนตาแดง: การปรับเปลี่ยนปัจจุบัน

ซ่อนค่าที่ปรับการเกรดไซส์ไว้ชั่วคราว ค่าที่ป้อนใหม่จะถูกเพิ่มไปยังค่าที่ปรับเพิ่มลดขนาดแล้ว

ผู้ใช้สามารถสร้างไลบรารีการเกรดไซส์โดยมีลักษณะการปรับเพิ่มลดขนาดที่ใช้บ่อยได้ ซึ่งผู้ใช้สามารถใช้งานได้โดยตรง

ตัวอย่างเช่น:

คลิกลูกศรเล็ก ๆ ที่ด้านหน้าของรายการการเกรดไซส์ที่กำหนดไว้ก่อนหน้านี้ ผู้ใช้จะสามารถเห็นค่าเฉพาะได้

ตัวอย่างเช่น:

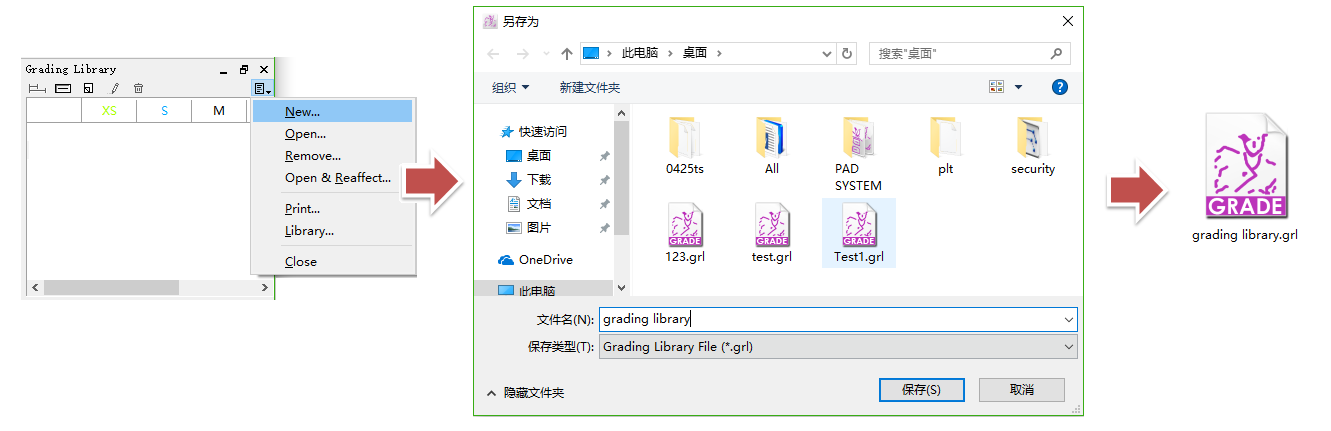

- คลิกเมนูแบบเลื่อนลง [New…] เปิดกล่องโต้ตอบ Save
- ป้อนชื่อไฟล์แล้วคลิก [ตกลง] เพื่อบันทึกไฟล์ >

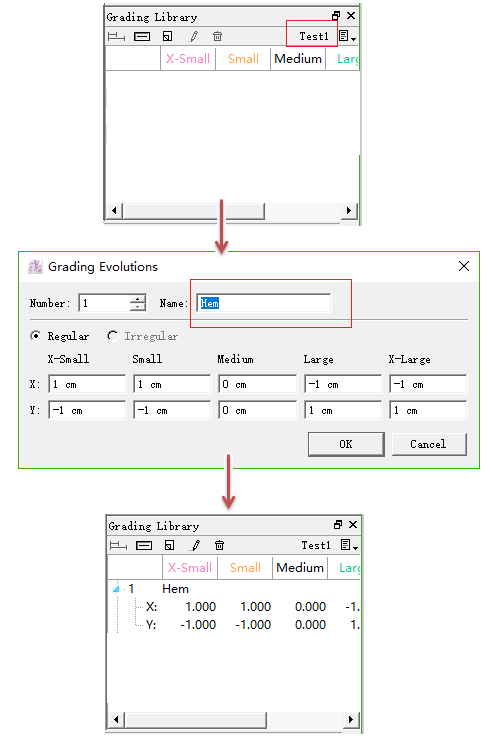

- คลิกเมนู Grading Library New จากนั้นใส่ชื่อและค่าการปรับเพิ่มลดขนาดที่ต้องการ คลิก [ตกลง]; > > > หรือเปิดชิ้นที่ปรับเพิ่มลดขนาดแล้ว คัดลอกค่าการปรับเพิ่มลดขนาดไปที่ไลบรารี

หลังจากสร้างไลบรารี่การเกรดดิ้งแล้ว ผู้ใช้สามารถใช้ไลบรารี่การเกรดดิ้งเพื่อปรับเพิ่มลดขนาดชิ้นงานได้โดยตรง ซึ่งจะช่วยเพิ่มประสิทธิภาพในการทำแพทเทิร์นได้ดียิ่งขึ้น

วิธีทำ:

- เลือกจุดหรือเซ็กเมนท์ที่ต้องการ; >
- คลิกรายการปรับเพิ่มลดขนาดที่เกี่ยวข้องในไลบรารี เช่น ชายเสื้อ

3. ทำซ้ำขั้นตอนเดิมเพื่อปรับเกรดดิ้งจุดหรือเซ็กเมนท์อื่น >

PAD System มีเครื่องมือการเกรดไซส์ 9 รายการสำหรับผู้ใช้ในการแก้ไขการเกรดไซส์

ในการดูเครื่องมือการเกรดไซส์และงานเนสติ้งที่มีการเกรดไซส์นั้น ผู้ใช้ต้องเลือก [มุมมองการเกรด] ในเมนู [มุมมอง]

ตามภาพที่แสดง จุดตรงกลางชายเสื้อด้านหน้า ถูกเกรดดิ้งผิด ต้องแก้ไข ผู้ใช้สามารถใช้เครื่องมือนี้เพื่อแก้ไขได้:

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกจุดที่ต้องการ
- เส้นที่แสดงแกนสมมาตรจะปรากฏขึ้น ลากเส้นนี้ไปยังตำแหน่งที่ต้องการ แล้วคลิกซ้าย

V6.0 ：

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- กดปุ่ม Alt (Windows) หรือ Option (Mac) ค้างไว้ คลิกจุดที่ต้องการ
- กล่องโต้ตอบสมมาตรการเกรดดิ้ง จะปรากฏขึ้น เลือกปุ่มตัวเลือกที่เหมาะสม หรือป้อนค่าของมุมองศาที่ต้องการในกล่องข้อความ:

ผู้ใช้สามารถแก้ไขงานเกรดดิ้งเนสต์ โดยการหมุนเพื่อปรับเพิ่มลดขนาดด้วยมือเปล่ารอบจุดกลางได้

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกจุดที่ต้องการ คลิกที่ใดที่หนึ่งในพื้นที่ทำงานและกดปุ่มซ้ายของเมาส์ค้างไว้ จะมีเส้นปรากฏขึ้นเส้นหนึ่ง ย้ายเส้นนี้ไปยังตำแหน่งที่ต้องการ

V6.0 ：

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- กดปุ่ม Alt (Windows) หรือ Option (Mac) ค้างไว้ คลิกซ้ายที่จุดที่ต้องการ
- กล่องโต้ตอบ การหมุนการเกรดดิ้ง จะเปิดขึ้น เลือกปุ่มตัวเลือกที่เหมาะสม หรือป้อนค่ามุมองศาที่ต้องการในกล่องข้อความ แล้วคลิก [ตกลง]

ผู้ใช้สามารถปรับการเกรดดิ้งเนสต์ได้ด้วยตัวเอง

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกจุดที่ต้องการ จุดเล็ก ๆ จะปรากฏขึ้นในเส้นปรับเกรดดิ้งแต่ละเส้น
- เลือกและลากจุดขนาดไปยังตำแหน่งที่ต้องการ

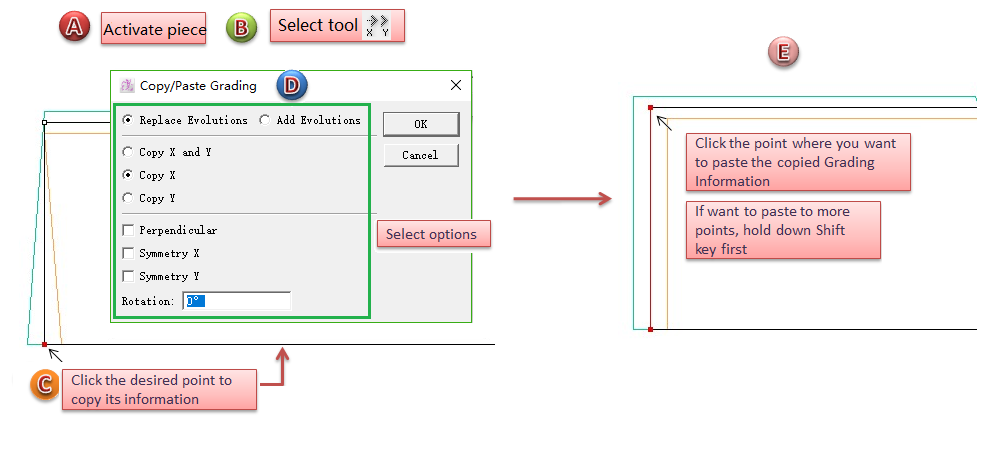

ผู้ใช้จะสามารถคัดลอกลักษณะการปรับเกรดดิ้งจากจุดหนึ่งไปยังอีกจุดหนึ่ง (หรือจุดอื่นๆ) ได้

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกจุดที่ต้องการเพื่อคัดลอกข้อมูล;
- เลือกปุ่มตัวเลือกที่เหมาะสมและ/หรือแก้ไขกล่องโต้ตอบ แล้วคลิก [ตกลง];
- คลิกจุดที่คุณต้องการวางข้อมูลการปรับเพิ่มลดขนาดที่คัดลอกมา; กดปุ่ม Shift ค้างไว้เพื่อใช้พิกัดเหล่านี้กับจุดมากกว่าหนึ่งจุดและกับรูปร่างอื่นๆ

ผู้ใช้จะสามารถกำหนด การปรับการเกรดดิ้งแบบขนานให้กับองค์ประกอบที่เลือกได้

- เลือกเซ็กเมนต์;
- เลือกเครื่องมือ ;
- <WRAP>

  * **คลิกด้านใดด้านหนึ่งของเซ็กเมนต์** <WRAP>

=== NOTE ===

ด้านที่เป็นตำแหน่งที่ต้องกำหนดค่าบวก </WRAP> </WRAP>

- กล่องโต้ตอบการปรับการเกรดดิ้งแบบขนานจะเปิดขึ้น ป้อนค่าการปรับเพิ่มลดขนาด;

กล่องโต้ตอบการปรับการเกรดดิ้งแบบขนาน:

* Size: ใช้ หากเลือกไว้
* Distance: ดับเบิลคลิกที่หมายเลขเพื่อแก้ไข
* Break: เลือกเพื่อแสดงค่าเปลี่ยนทีละขั้นระหว่างขนาดใกล้เคียงกัน; หากยกเลิกการเลือก จะไม่แสดงค่าเปลี่ยนทีละขั้น
* Show Special: เลือกเพื่อแสดงชื่อพิเศษ; ถ้ายกเลิกการเลือก จะแสดงตัวแบ่ง
* Check / Uncheck: เลือกหรือยกเลิกการเลือกขนาดที่การปรับการเกรดดิ้งแบบขนานควรหรือไม่ควรใช้
* Calculate Extremities Intersection: เลือกเพื่อคำนวณการตัดกันที่ส่วนปลาย มิฉะนั้น ระบบจะไม่คำนวณการตัดกันที่ส่วนปลาย

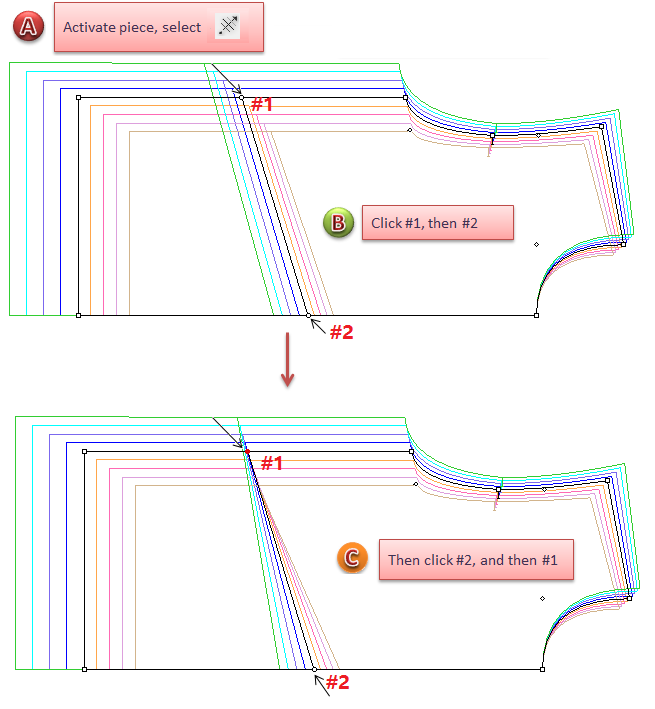

ผู้ใช้จะสามารถเปลี่ยนการจัดตำแหน่งของลักษณะการเกรดดิ้งได้

ตัวอย่าง:

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ ;
- คลิกจุด (#1) ที่คุณต้องการปรับ จากนั้นคลิกจุดอื่น (#2) เป็นจุดอ้างอิง
- คลิกจุดที่ #2 แล้วคลิกจุด #1

>

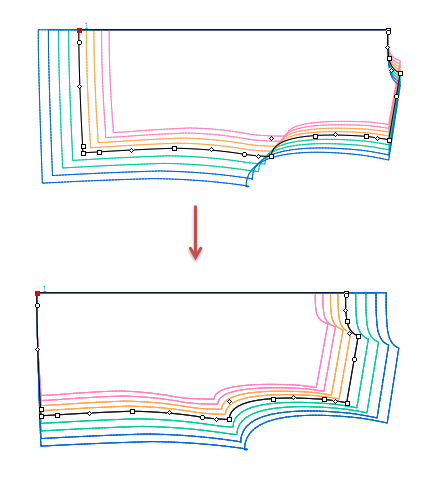

ผู้ใช้จะสามารถคัดลอกลักษณะเส้นทางการเกรดดิ้งหนึ่งและวางไปยังอีกเส้นทางหนึ่งได้

เส้นทางของจุดที่คุณต้องการคัดลอกการเกรดดิ้งและเส้นทางของจุดที่คุณต้องการวางการเกรดดิ้งที่คัดลอกมานั้น จะต้องมีจุดปกติเหมือนกัน 1. เลือกเส้นทางที่คุณต้องการคัดลอกการเกรดดิ้งและเส้นทางที่คุณต้องการวางการเกรดดิ้ง 2. เลือกเครื่องมือ ; 3. คลิกส่วนปลายใด ๆ ของเส้นทางที่คัดลอก แล้วจะมีกากบาทปรากฏขึ้น 4. คลิกส่วนปลายที่สอดคล้องกันของอีกเส้นเส้นทางหนึ่ง

ผู้ใช้จะสามารถใช้การเกรดดิ้งกับชิ้นงานที่เลือกได้ ผู้ใช้สามารถใช้การเกรดดิ้งตามแกน X หรือ Y เพียงอย่างเดียวหรือทั้งสองแกนพร้อมกันได้ เครื่องมือนี้จะอำนวยความสะดวกผู้ใช้ในการปรับเส้นโค้งที่ปรับเพิ่มลดขนาดแล้วให้เรียบ

วิธีทำ:

- เลือกเส้นโค้งที่ต้องการ;
- เลือกเครื่องมือ ;
- คลิกที่จุดปลายสุด;
- เลือกปุ่มตัวเลือกที่เหมาะสม; > #### NOTE > สำหรับช่องวงแขนหรือคอเสื้อที่มีความโค้งค่อนข้างลึก ผู้ใช้สามารถเลือก Distribute Respecting the Path’s Enclosing Rectangle (กระจายในสี่เหลี่ยมล้อมรอบเส้นทาง) ได้

- เลือกเซ็กเมนท์ที่ต้องการ
- เลือกเครื่องมือ ;
- คลิกจุดสองจุดที่แสดงถึงสี่เหลี่ยมผืนผ้าล้อมรอบ ที่จะต้องกระจายการปรับเพิ่มลดขนาดภายในนั้น
- เลือกตัวเลือกที่เหมาะสม คลิก [OK]

- เลือกองค์ประกอบที่ต้องการ;
- เลือกเครื่องมือ ;
- กดปุ่ม Alt (Windows) หรือ Option (Mac) ค้างไว้ ตัวชี้จะกลายเป็นกากบาท จากนั้นคลิกจุดที่เลือก
- เลือกตัวเลือกที่ต้องการในกล่องโต้ตอบ:

V6.0：ทำตามขั้นตอนในภาพด้านล่าง:

V7.0：ทำตามขั้นตอนในภาพด้านล่าง:

V6.0：ตามขั้นตอนในภาพด้านล่าง:

V7.0：ตามขั้นตอนในภาพด้านล่าง:

หลังจากการปรับเพิ่มลดขนาดแล้ว ผู้ใช้อาจต้องการตรวจสอบวางเนสติ้งที่ปรับเพิ่มลดขนาด โดยจัดวางแนวจุด/เซ็กเมนท์

การดำเนินการทั้งหมดที่เกี่ยวข้องกับการปรับเพิ่มลดขนาด จำเป็นต้องดำเนินการใน [มุมมองการเกรด] เลือกในเมนู [มุมมอง]

วิธีการจัดวางแนว:

- เลือกจุด/เซ็กเมนท์ที่ต้องการ
- กด Alt + Ctrl (Windows) หรือ Option + Command (Mac) ค้างไว้ เลื่อนเคอร์เซอร์ไปที่ไอคอนเครื่องมือ Pointer เคอร์เซอร์จะกลายเป็นกากบาท จากนั้นคลิกซ้ายที่ไอคอน เสร็จสิ้นการจัดตำแหน่ง
