บทที่ 3: เครื่องมือออกแบบแพทเทิร์น

ก่อน V5.0 เครื่องมือจะแสดงอยู่ในกล่อง ตอนนี้จะแสดงในแถบเครื่องมือ ผู้ใช้สามารถเลือกแสดงแถบเครื่องมือหรือกล่องเครื่องมือได้ตามต้องการ
คลิกเมนู [ตัวเลือก] - [การตั้งค่า]- [ความเข้ากันได้] เลือก [ใช้กล่องเครื่องมือแบบลอยแทนการใช้แถบเครื่องมือ] เครื่องมือทั้งหมดจะแสดงในกล่องเครื่องมือ

tool_image1

ผู้ใช้สามารถสร้างหรือแก้ไขแพทเทิร์นได้โดยใช้เครื่องมือ
ชิ้นงานแพทเทิร์นสามารถแก้ไขได้โดยใช้มุมมองต่างๆ ได้แก่: ออกแบบ, ชิ้นงาน, การโคลน และ เกรดดิ้ง

tool_image2

ฟังก์ชั่นของแต่ละเครื่องมือในกล่องเครื่องมือ/ แถบเครื่องมือ:

tool_image3

tool_image4 ตัวชี้

เครื่องมือตัวชี้ tool_image4 จะเปิดใช้งานหรือเลือกองค์ประกอบที่ต้องการหรือเคลื่อนย้ายชิ้นส่วนภายในพื้นที่ทำงาน

ย้ายองค์ประกอบโดยใช้ลูกศรบนแป้นพิมพ์

- เลือกเครื่องมือตัวชี้ tool_image4
- เลือกองค์ประกอบที่คุณต้องการย้าย
- ใช้ลูกศรบอกทิศทาง (ขึ้น ลง ซ้าย ขวา) เพื่อย้ายองค์ประกอบไปยังตำแหน่งที่ต้องการ > tool_image5

NOTE

เลือกรายการ [Snap to Grid] ในเมนู ตัวเลือก เพื่อย้ายองค์ประกอบตามตารางที่ใช้งานอยู่

tool_image6

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ [Snap to Grid] โปรดดูที่เมนู ตัวเลือก เลือกการตั้งค่า, แสดงผล ในคู่มือนี้

ย้ายองค์ประกอบโดยใช้เมาส์

- เลือกเครื่องมือตัวชี้ tool_image4
- เลือกองค์ประกอบที่คุณต้องการย้าย
- ย้ายองค์ประกอบที่เลือกโดยคลิกด้านใดด้านหนึ่งด้วยปุ่มซ้ายของเมาส์ (Windows / Linux) หรือปุ่มเมาส์ (Macintosh) แล้วคลิกค้างไว้

ใช้งานเครื่องมือตัวชี้โดยที่เครื่องมืออื่นยังถูกเลือกใช้อยู่

กด Ctrl (Windows/Linux) หรือ Command (Macintosh) ค้างไว้เพื่อเปิดใช้งานเครื่องมือตัวชี้เมื่อยังเลือกใช้เครื่องมืออื่น

เลือกหลายองค์ประกอบในหนึ่งชิ้นงาน

ให้ผู้ใช้เลือกหลายองค์ประกอบได้ในครั้งเดียว
- เลือกเครื่องมือตัวชี้ tool_image4
- กดปุ่ม Shift ค้างไว้ เลือกองค์ประกอบที่ต้องการ (จุด เซ็กเมนท์ และอื่นๆ)

เลือกทั้งชิ้นด้วยการคลิกเพียงครั้งเดียว

ให้ผู้ใช้เลือกชิ้นงานทั้งชิ้นโดยคลิกที่ส่วนใดส่วนหนึ่งของชิ้นงาน
วิธีทำ:
- เลือกเครื่องมือตัวชี้ tool_image4
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) ค้างไว้ คลิกส่วนใดก็ได้ของชิ้นงานที่ต้องการ เลือกชิ้นงานทั้งชิ้น

ปรับหรือย้ายส่วนที่เลือกโดยใช้ค่าตัวเลข

ให้ผู้ใช้ย้ายหรือปรับแต่งชิ้นงานโดยป้อนค่าได้
วิธีทำ:
- เลือกเครื่องมือตัวชี้ tool_image4 เลือกองค์ประกอบที่ต้องการ (จุด เซ็กเมนท์)
- กดปุ่ม Alt + Ctrl (Windows) หรือ Option + Command (Macintosh) ค้างไว้ คลิกไอคอนตัวชี้ เปิดกล่องโต้ตอบ
- ป้อนตัวเลข คลิกปุ่ม [ตกลง]

tool_image7

ปรับแนวรอยบาก

ให้ผู้ใช้ปรับแนวรอยบากโดยใช้เครื่องมือตัวชี้ได้
- เลือกเครื่องมือตัวชี้ tool_image4
- คลิกที่ส่วนปลายของรอยบากโดยไม่ปล่อยปุ่มเมาส์ เลื่อนส่วนปลายไปยังแนวรอยบากที่ต้องการ

tool_image8

ย้ายงานเกรดดิ้งเนสต์

ให้ผู้ใช้จัดเรียงงานเกรดดิ้งเนสต์ไปตามจุด/ส่วนที่เลือกและตรวจสอบงานเกรดดิ้งเนสต์
- เลือกเครื่องมือตัวชี้ tool_image4 จุดหรือเซ็กเมนท์ที่เกี่ยวข้องกับการปรับเพิ่มลดขนาดที่คุณต้องการย้าย
- กดปุ่ม Alt + Ctrl (Windows) หรือ Option + Command (Macintosh) ค้างไว้ จากนั้นคลิกไอคอนเครื่องมือตัวชี้
- งานเกรดดิ้งเนสต์จะย้ายไปยังจุดเริ่มต้นใหม่หรือปรับทิศทางตามจุด/เซ็กเมนท์ที่เลือก

tool_image9

tool_image10 ซูมเข้า/ออก

ขยายหรือลดมุมมองของพื้นที่ทำงานหรือองค์ประกอบเฉพาะ

ขยายหรือลดมุมมองของพื้นที่ทำงาน

ขยาย: เลือก tool_image10 ลูกศรจะเปลี่ยนเป็นแว่นขยาย คลิกบริเวณที่คุณต้องการขยาย
ลด: เลือก tool_image10 กดปุ่ม Alt (Windows) หรือ Option (Macintosh) ค้างไว้ ลูกศรจะเปลี่ยนเป็นแว่นขยายขนาดเล็ก คลิกพื้นที่ที่คุณต้องการลด

ขยายหรือลดมุมมองเฉพาะส่วน

ช่วยให้คุณได้รับมุมมองที่ใกล้หรือไกลขึ้นเฉพาะส่วน
วิธีทำ:
- เลือก tool_image10 คลิกพื้นที่ที่ต้องการ หรือคลิกเพื่อลากสี่เหลี่ยมจุดเพื่อขยายมุมมอง หากต้องการลดมุมมอง ให้ทำซ้ำขั้นตอนเดิมโดยกดปุ่ม Alt (Windows) หรือ Option (Macintosh) ค้างไว้
- ปล่อยปุ่มเมาส์ แล้วส่วนที่ต้องการจะแสดงที่ส่วนกลางของพื้นที่ทำงาน

tool_image11

NOTE

ช่วยให้ผู้ใช้ตั้งค่าระดับการซูมได้สูงสุด 2000% และต่ำสุดที่ 0.5%

เปิดใช้งานเครื่องมือซูมเข้า/ออกเมื่อเลือกเครื่องมืออื่น

ช่วยให้ผู้ใช้ที่ใช้เครื่องมือตัวชี้อยู่สามารถเปลี่ยนเป็นเครื่องมือซูมเข้า/ ออกเมื่อเลือกเครื่องมืออื่นได้
เปิดใช้งานการซูมเข้า: กดปุ่ม Ctrl+Shift+Space (Windows/Linux) หรือ Command+Shift+Space (Macintosh) ค้างไว้
เปิดใช้งานการซูมออก: กดปุ่ม Alt+Ctrl+Space (Windows/Linux) หรือ Option+Command+Space (Macintosh) ค้างไว้
หรือ:
เปิดใช้งานการซูมเข้า: กด Space ค้างไว้แล้วหมุนวงล้อของเมาส์ขึ้น
เปิดใช้งานการซูมออก: กดปุ่ม Space ค้างไว้แล้วหมุนวงล้อเมาส์ลง

tool_image12 ไม้บรรทัด

ช่วยให้ผู้ใช้วัดระยะทางระหว่างจุดสองจุดหรือความยาวของเซ็กเมนท์ที่เลือกได้

วัดระยะห่างระหว่างจุดสองจุด

- เลือกเครื่องมือ tool_image12
- คลิกซ้ายที่จุดอ้างอิงแรกแล้วคลิกจุดอ้างอิงที่สอง หรือคลิกซ้ายที่จุดอ้างอิงจุดแรกโดยไม่ปล่อยปุ่มเมาส์แล้วลากไปยังจุดอ้างอิงที่สอง จากนั้นปล่อย
- กล่องโต้ตอบจะปรากฏขึ้นเพื่อแสดงค่า ให้ผู้ใช้เลือกรายการที่ต้องการ

tool_image13

ปุ่ม [Copy] ช่วยให้ผู้ใช้สามารถคัดลอกค่าในกล่องโต้ตอบและวางค่าเหล่านี้ลงใน Notepad หรือโปรแกรมประมวลผลคำอื่นได้
ผู้ใช้สามารถเปิดกล่องโต้ตอบไว้และทำการวัดงานชิ้นอื่นได้ กล่องโต้ตอบสองอันปรากฏขึ้นและให้ผู้ใช้เปรียบเทียบการวัดได้

วัดความยาวเส้นโค้ง ความยาวรวมของหลาย ๆ เซ็กเมนท์ หรือความยาวเซ็กเมนท์ที่มีการปรับเพิ่มลดขนาด

- เลือกองค์ประกอบที่ต้องการ (หากเลือกหลายเซ็กเมนท์ ผลการวัดจะเป็นความยาวรวมของเซ็กหลายเซ็กเมนท์ที่เลือก)
- เลือกเครื่องมือ tool_image12
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ จากนั้นคลิกพื้นที่ทำงานแบบสุ่ม
- กล่องโต้ตอบปรากฏขึ้น ค่าจะแสดงตามภาพต่อไปนี้ (หากไม่ได้มีการปรับเพิ่มลดขนาดเซ็กเมนท์ จะแสดงเฉพาะขนาดกลางในช่องโต้ตอบ หากมีการปรับเพิ่มลดขนาดเซ็กเมนท์ จะแสดงค่าทุกขนาดในกล่องโต้ตอบ)

tool_image15

ผู้ใช้สามารถเลือกและคัดลอกรายการได้ หากต้องการทำการเลือกหลายรายการอย่างต่อเนื่องในบัญชีรายการ ให้กดปุ่ม Shift ค้างไว้ เลือกรายการแรกแล้วคลิกรายการสุดท้าย (หรือลากจากรายการแรกไปยังรายการสุดท้าย) จะเป็นการเลือกรายการทั้งหมดในระหว่างนั้นเช่นกัน
หากต้องการทำการเลือกหลายรายการที่ไม่ต่อเนื่องในรายการ ให้กดปุ่ม Ctrl (Windows / Linux) หรือ ตัวเลือก (Macintosh) ค้างไว้ แล้วคลิกทุกขนาดที่คุณต้องการเลือก
ปุ่ม [Copy] ช่วยให้ผู้ใช้สามารถคัดลอกค่าในกล่องโต้ตอบและวางค่าเหล่านี้ลงใน Notepad หรือโปรแกรมประมวลผลคำอื่นได้ และค่าที่คัดลอกมาสามารถใช้ในการปรับเพิ่มลดขนาดด้วยเครื่องมือ Segment Length ได้

NOTE

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีการใช้ค่าที่คัดลอกมาในการปรับเพิ่มลดขนาดชิ้นงานด้วยเครื่องมือ Segment Length โปรดดูที่ส่วนแนะนำของหัวข้อ Segment Length

tool_image16 ข้อความ

ช่วยให้ผู้ใช้เขียนหมายเหตุบนชิ้นงานที่เลือกหรือบนพื้นที่ทำงานได้

ปรับแต่งขนาดตัวอักษร

ใหม่ใน V7.0:
นอกจากการเลือกขนาดตัวอักษรโดยการดึงเมนูลงแล้ว ผู้ใช้ยังสามารถป้อนขนาดได้ตามต้องการ:

tool_image101

เขียนหมายเหตุบนพื้นที่ทำงาน

- เลือกเครื่องมือ tool_image16
- คลิกตำแหน่งข้อความที่ต้องการบนพื้นที่ทำงาน กล่องโต้ตอบจะปรากฏขึ้น
- ป้อนข้อความ เลือกหรือป้อนขนาดตัวอักษร จากนั้นคลิก [ตกลง] > tool_image17

เขียนหมายเหตุบนชิ้นงานที่เลือก

- เปิดใช้งานชิ้นงาน
- เลือกเครื่องมือ tool_image16
- คลิกตำแหน่งที่ต้องการบนชิ้นงาน (เช่น เซ็กเมนท์) ป้อนข้อความในช่องโต้ตอบ เลือกหรือป้อนขนาดตัวอักษร

tool_image18

NOTE

หากข้อความเล็กเกินกว่าจะมองเห็น ให้คลิก “T” ต่อไปเพื่อตรวจสอบข้อความ

เขียนหมายเหตุตามแนวเซ็กเมนท์

- เลือกเซ็กเมนท์ที่ต้องการ
- เลือกเครื่องมือ tool_image16
- คลิกจุดเริ่มต้นใดจุดหนึ่งในสองจุดของเซ็กเมนท์ เพื่อเปิดกล่องโต้ตอบ เขียนข้อความ แล้วเลือกรายการ [จัดเเนวข้อความตามส่วนที่แบ่ง] หลังจากเลือกหรือป้อนขนาดตัวอักษรแล้ว ให้คลิก [ตกลง]
ผู้ใช้สามารถจัดแนวข้อความตามแนวเซ็กเมนท์ ในแนวตั้งได้หลายแบบตามต้องการ: > tool_image19
tool_image21 > หรือจัดข้อความในแนวนอน เช่น

tool_image104

NOTE

หากแสดงเฉพาะไอคอนข้อความ “T” ที่ไม่มีข้อความ ให้คลิกเมนู [มุมมอง] - [แสดง] - [ข้อความ] เพื่อแสดงข้อความ

tool_image20

แก้ไขข้อความ

- เลือกจุดอ้างอิงข้อความถัดจากไอคอนข้อความ
- คลิกเมนู [กระทำ] - [ข้อมูลชิ้นงาน…] เปิดกล่องโต้ตอบ [ข้อมูลตัวอักษร]
- แก้ไขข้อมูล คลิก [ตกลง]

tool_image22

tool_image23 สมมาตร

ช่วยให้ผู้ใช้พลิกองค์ประกอบที่เลือก หรือชิ้นส่วนแพทเทิร์นที่สมบูรณ์บนแกนที่กำหนดโดยจุดอ้างอิงสองจุดได้

ใช้ฟังก์ชั่นความสมมาตรด้วยการคลิกสองครั้ง

- เลือกองค์ประกอบหรือชิ้นส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image23
- คลิกจุดอ้างอิงแรก
- คลิกจุดอ้างอิงที่สอง

tool_image24

การทำงานที่แตกต่างกันใน V7.0:
- เลือกองค์ประกอบหรือชิ้นส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image23
- คลิกจุดอ้างอิงแรก เมื่อเคอร์เซอร์เคลื่อนที่ แกนจะปรากฏขึ้นและผู้ใช้สามารถดูตัวอย่างผลลัพธ์ที่ทำการพลิกได้ กล่องโต้ตอบจะปรากฏขึ้นหลังเคอร์เซอร์เพื่อแสดงข้อมูลมุมองศา
- คลิกจุดที่สอง

tool_image24_1

NOTE

- เมื่อคุณกดค้างไว้และเลื่อนจุด คุณจะสามารถดูมุมสมมาตรในแถบข้อมูลได้ > tool_image26
- กดปุ่ม Shift ค้างไว้ (Windows, Macintosh หรือ Linux) หากคุณต้องการจำกัดแกนสมมาตรในแกน X หรือ Y หรือ 15° กำหนดมุมโดยการตั้งค่า Round Angle ในเมนู [การตั้งค่า]
tool_image27 3. เลือกรายการ Snap to Grid ในเมนู ตัวเลือก เพื่อย้ายองค์ประกอบตามตารางที่ใช้งานอยู่

tool_image6

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ [Snap to Grid] โปรดดูที่เมนู ตัวเลือก เลือกส่วน การตั้งค่า และ แสดงผล

พลิกการเลือกตามแกนที่แม่นยำ

V6.0
- เลือกองค์ประกอบหรือชิ้นส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image23
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt + Windows (Linux) ค้างไว้ และคลิกที่ใดก็ได้ในพื้นที่ทำงาน
- กล่องโต้ตอบปรากฏขึ้น ป้อนค่าที่ต้องการ จากนั้นคลิกปุ่ม [ตกลง]

tool_image28

การทำงานที่แตกต่างกันใน V7.0:
- เลือกองค์ประกอบหรือชิ้นส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image23
- คลิกจุดอ้างอิง และเลื่อนเคอร์เซอร์ กล่องโต้ตอบจะปรากฏขึ้น: > ก. ป้อนค่ามุม กด Enter บนแป้นพิมพ์เพื่อยืนยัน > > ข. หากต้องการเลือกรายการ [Horizontal Axis] หรือ [Vertical Axis] ให้ป้อนค่าใดๆ ในรายการ [Angle] จากนั้นใช้ปุ่ม Tab เพื่อเลือก กดปุ่ม Enter เพื่อสิ้นสุดการทำงาน

tool_image28_1

tool_image29 การหมุน

ช่วยให้ผู้ใช้หมุนองค์ประกอบที่เลือกหรือทั้งชิ้นได้

หมุนองค์ประกอบหรือชิ้นส่วนที่เลือก

V6.0
- เลือกองค์ประกอบหรือชิ้นส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image29
- คลิกจุดอ้างอิงแรก (เป็นจุดหมุน)
- คลิกจุดอ้างอิงที่สองโดยไม่ต้องปล่อยปุ่มเมาส์ เส้นประบอกแนวอ้างอิงที่เริ่มจากจุดแรกไปยังจุดที่สองจะปรากฏขึ้น สองเส้นนั้นจะแทนมุมหนึ่ง
- หมุนเส้นบอกแนวไปยังมุมการหมุนที่ต้องการ

tool_image46

NOTE

กดปุ่ม Shift ค้างไว้เพื่อจำกัดมุมการหมุน (ทุกๆ 15°)

tool_image27

ความแตกต่างใน V7.0:
- เลือกองค์ประกอบหรือชิ้นส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image29
- คลิกจุดอ้างอิงแรก (เป็นจุดหมุน)
- คลิกจุดอ้างอิงที่สอง เลื่อนเคอร์เซอร์ ในขณะเดียวกัน กล่องโต้ตอบจะปรากฏขึ้นที่มุมล่างขวา มุมการหมุนและผลลัพธ์จะปรากฏขึ้น
- เลื่อนเคอร์เซอร์เพื่อสร้างมุมที่ต้องการ คลิกซ้ายที่ตำแหน่งใดก็ได้เพื่อสิ้นสุดการทำงาน

tool_image30_2

หมุนส่วนที่เลือกโดยป้อนมุมที่แม่นยำ

V6.0
- เลือกองค์ประกอบหรือชิ้นส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image29
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt + Windows (Linux) ค้างไว้
- คลิกจุดหมุนเพื่อเปิดกล่องโต้ตอบ ป้อนค่ามุมองศาที่ต้องการ จากนั้นคลิกปุ่ม [ตกลง]

tool_image30

NOTE

ค่าบวกจะเป็นการหมุนทวนเข็มนาฬิกา ในขณะที่ค่าลบจะเป็นการหมุนตามเข็มนาฬิกา
ความแตกต่างใน V7.0:
- เลือกองค์ประกอบหรือชิ้นส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image29
- คลิกจุดหมุน
- คลิกจุดอ้างอิงที่สอง เลื่อนเคอร์เซอร์ ในขณะเดียวกัน กล่องโต้ตอบจะปรากฏขึ้นที่มุมล่างขวา มุมการหมุนและผลลัพธ์จะแสดงขึ้น ป้อนค่ามุมที่ต้องการโดยตรง
- คลิกซ้ายที่ใดก็ได้ หรือกด Enter เพื่อสิ้นสุดการทำงาน

tool_image30_1

tool_image31 ปรับเเนวในแกน X

ช่วยให้ผู้ใช้ปรับทิศทางชิ้นงานที่เปิดใช้งานได้โดยเริ่มจากจุดอ้างอิงสองจุดบนแกนแนวนอน

กำหนดทิศทางองค์ประกอบตามแกน X

- เปิดใช้งานองค์ประกอบ
- เลือกเครื่องมือ tool_image31
- คลิกจุดอ้างอิงแรก
- คลิกจุดอ้างอิงที่สอง องค์ประกอบที่เปิดใช้งานจะวางอยู่บนเส้นแนวนอนตามจุดอ้างอิง

tool_image32

tool_image45 ปรับเเนวในแกน Y

ช่วยให้ผู้ใช้ปรับทิศทางชิ้นงานที่เปิดใช้งานได้โดยเริ่มจากจุดอ้างอิงสองจุดบนแกนตั้ง

กำหนดทิศทางองค์ประกอบตามแกน Y

- เปิดใช้งานองค์ประกอบ
- เลือกเครื่องมือ tool_image45
- คลิกจุดอ้างอิงแรก
- คลิกจุดอ้างอิงที่สอง องค์ประกอบที่เปิดใช้งานจะวางอยู่บนเส้นแนวตั้งตามจุดอ้างอิง

tool_image33

tool_image34 จัดตำแหน่งสองจุดในแกน X

ช่วยให้ผู้ใช้จัดแนวจุดสองจุดขึ้นไปบนแกนนอนเดียวกันได้

จัดตำแหน่งสองจุดบนแกน X

- เปิดใช้งานชิ้นงานที่มีจุดสองจุดที่คุณต้องการจัดตำแหน่ง
- เลือกเครื่องมือ tool_image34
- คลิกจุดอ้างอิงที่ตรึงอยู่กับที่ (จุดที่สองจะเคลื่อนที่ตามแกนแนวตั้งสำหรับการจัดแนวแนวนอนที่มีจุดอ้างอิงตรึงอยู่กับที่)
- คลิกจุดที่จะจัดตำแหน่ง

tool_image35

จัดตำแหน่งหลายจุดบนแกน X

- เปิดใช้งานชิ้นส่วนซึ่งเป็นจุดที่คุณต้องการจัดตำแหน่ง
- เลือกเครื่องมือ tool_image34
- คลิกจุดอ้างอิงที่ตรึงอยู่กับที่ (จุดหลังจากนี้จะถูกจัดตำแหน่งตามจุดนี้) เคอร์เซอร์จะกลายเป็นกากบาท
- กดปุ่ม Shift ค้างไว้ จะมี + เล็กๆ ปรากฏขึ้นใกล้กับกากบาท จากนั้นคลิกทีละจุด

tool_image36

tool_image37 จัดตำแหน่งสองจุดในแกน Y

ช่วยให้ผู้ใช้จัดแนวจุดสองจุดขึ้นไปบนแกนตั้งเดียวกันได้

จัดตำแหน่งสองจุดบนแกน Y

- เปิดใช้งานชิ้นงานที่มีจุดสองจุดที่คุณต้องการจัดตำแหน่ง
- เลือกเครื่องมือ tool_image34
- คลิกจุดอ้างอิงที่ตรึงอยู่กับที่
- คลิกจุดที่จะจัดตำแหน่ง

tool_image38

จัดตำแหน่งหลายจุดบนแกน Y


- เปิดใช้งานชิ้นส่วนที่จุดสองจุดที่คุณต้องการจัดตำแหน่งอยู่
- เลือก tool_image34 เครื่องมือ
- คลิกจุดอ้างอิงที่ตรึงอยู่กับที่
- กดปุ่ม Shift ค้างไว้ จะมี + เล็กๆ ปรากฏขึ้นใกล้กับกากบาท จากนั้นคลิกทีละจุด

tool_image39

tool_image40 จัดจุดเป็นเเนวตรง

ช่วยให้ผู้ใช้จัดแนวจุดทั้งหมดที่อยู่ในเซ็กเมนท์ที่เลือกได้ตามจุดอ้างอิงสองจุด

จัดแนวจุดโดยคลิกสองครั้ง

- เลือกเซ็กเมนต์ที่มีจุดที่คุณต้องการจัดตำแหน่งอยู่
- เลือกเครื่องมือ tool_image40
- คลิกจุดอ้างอิงแรก
- คลิกจุดอ้างอิงที่สอง

tool_image41

จัดแนวจุดโดยการลาก

- เลือกเซ็กเมนต์ที่มีจุดที่คุณต้องการจัดตำแหน่งอยู่
- เลือกเครื่องมือ tool_image40
- คลิกจุดอ้างอิงแรกโดยไม่ปล่อยปุ่มเมาส์ ลากเคอร์เซอร์ไปยังจุดอ้างอิงที่สองแล้วปล่อยปุ่ม

tool_image42

tool_image43 วงรี / วงกลม

ให้คุณสร้างวงกลมด้วยตัวเองหรือตามรัศมีหรือเส้นผ่านศูนย์กลางที่แม่นยำได้

วาดวงรี/ วงกลมด้วยตัวเอง

ก. เลือกเครื่องมือ tool_image43 คลิกซ้ายที่ตำแหน่งที่ต้องการโดยไม่ต้องปล่อยปุ่มเมาส์ ลากเพื่อวาดวงรีที่ต้องการ
ข. เลือกเครื่องมือ tool_image43 กดปุ่ม Shift ค้างไว้, คลิกซ้ายที่ตำแหน่งที่ต้องการโดยไม่ต้องปล่อยปุ่มเมาส์, ลากเพื่อวาดวงกลมที่ต้องการ

tool_image44

ใหม่ใน V7.0:
การดำเนินการเพื่อวาดรูปร่างนั้น จะเหมือนกับด้านบน แตกต่างกันที่กล่องโต้ตอบจะปรากฏขึ้นหลังเคอร์เซอร์ แสดงค่าเฉพาะ และอนุญาตให้ป้อนค่าใหม่ได้

tool_image44_1

วาดวงรี/ วงกลมโดยป้อนค่า

V6.0
- เลือกเครื่องมือ tool_image43
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) ค้างไว้โดยไม่ปล่อยปุ่มเมาส์
- กล่องโต้ตอบจะปรากฏขึ้น ป้อนค่าที่ต้องการแล้วคลิกปุ่ม [OK]
ตัวอย่างเช่น วาดวงกลมที่มีเส้นผ่านศูนย์กลาง 10 ซม.:

tool_image103

NOTE

เซ็กเมนต์ภายใน: เลือกรายการนี้เพื่อวาดวงรี/วงกลมเป็นส่วนภายในที่แนบกับชิ้นงาน และสามารถลบเซ็กเมนต์เดียว (เซกเมนต์ระหว่างจุดสองจุด) ได้เนื่องจากไม่ใช่เส้นโครงร่างปิด
วาดในมุมมองชิ้นงาน: วงรี/วงกลมใหม่จะปรากฏใน มุมมองชิ้นงาน
ใหม่ใน V7.0:
ตัวอย่างเช่น วาดวงกลมที่มีเส้นผ่านศูนย์กลาง 10 ซม.:
- เลือกเครื่องมือ tool_image43
- คลิกซ้ายที่ตำแหน่งที่ต้องการ กล่องโต้ตอบที่แสดงค่าจะปรากฏขึ้นหลังเคอร์เซอร์
- ป้อน 10 ในรายการ [ความสูง] รายการที่เหลือในกล่องโต้ตอบจะปรากฏขึ้น จากนั้นป้อนค่าเดียวกันในรายการ[ความกว้าง]
- คลิกซ้ายที่ใดก็ได้ หรือกด Enter เพื่อสิ้นสุดการทำงาน

tool_image103_1

NOTE

หากรายการ [Full Axis] ถูกเลือกไว้ก่อนหน้านี้ ให้เลือก [Half Axis] อีกครั้ง จากนั้นระบบจะจำตัวเลือกที่ทำไว้ครั้งล่าสุด

tool_image50 สี่เหลี่ยม

ช่วยให้ผู้ใช้สร้างสี่เหลี่ยมจัตุรัสหรือสี่เหลี่ยมผืนผ้าด้วยมือเปล่าหรือตามการวัดที่แม่นยำได้

วาดรูปสี่เหลี่ยมผืนผ้าด้วยตัวเอง

ก. เลือก tool_image50 คลิกที่จุดเริ่มต้นและกดปุ่มซ้ายของเมาส์ค้างไว้แล้วลากสี่เหลี่ยมที่ต้องการ
ข. เลือก tool_image50 เครื่องมือ กดปุ่ม Shift ค้างไว้ คลิกที่จุดเริ่มต้นและกดปุ่มซ้ายของเมาส์ค้างไว้ ลากสี่เหลี่ยมที่ต้องการออกมา

tool_image51

ใหม่ใน V7.0
การดำเนินการวาดสี่เหลี่ยมจะเหมือนกับด้านบน ที่แตกต่างกันก็คือกล่องโต้ตอบที่แสดงค่าจะปรากฏขึ้นหลังเคอร์เซอร์ระหว่างกระบวนการ และอนุญาตให้ผู้ใช้ป้อนค่าที่ต้องการได้

tool_image51_1

วาดสี่เหลี่ยมผืนผ้า/สี่เหลี่ยมจัตุรัสโดยป้อนค่าที่แม่นยำ

V6.0
- เลือกเครื่องมือ tool_image50
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ คลิกตำแหน่งที่ต้องการ
- ป้อนค่าหรือเลือกตัวเลือกในกล่องโต้ตอบ
- คลิกปุ่ม [OK]
ตัวอย่างเช่น วาดรูปสี่เหลี่ยมผืนผ้าที่มีความสูง 10 ซม. และกว้าง 20 ซม.

tool_image52

NOTE

เซ็กเมนต์ภายใน: เลือกรายการนี้เพื่อวาดรูปร่างเป็นเซ็กเมนต์ภายในที่แนบกับชิ้นงาน และสามารถลบเซ็กเมนต์เดี่ยว (เซ็กเมนต์ระหว่างจุดสองจุด) ได้เนื่องจากไม่ใช่เส้นโครงร่างปิด
วาดในมุมมองชิ้นงาน: รูปร่างใหม่จะปรากฏใน มุมมองชิ้นงาน
ใหม่ใน V7.0
เช่น วาดรูปสี่เหลี่ยมผืนผ้าที่มีความกว้าง 35 ซม. และสูง 25 ซม. 1. เลือกเครื่องมือ tool_image50 2. คลิกซ้ายที่ตำแหน่งที่ต้องการ แล้วเลื่อนเคอร์เซอร์ กล่องโต้ตอบที่แสดงค่าจะปรากฏขึ้นหลังเคอร์เซอร์ 3. ป้อน 35 ในรายการ [ความกว้าง] รายการที่เหลือจะปรากฏขึ้น ป้อน 25 ใน [ความสูง] 4. คลิกซ้ายที่ใดก็ได้ หรือกด Enter เพื่อสิ้นสุดการทำงาน

tool_image52_1

NOTE

ถ้าต้องการวาดสี่เหลี่ยมจัตุรัส ให้ป้อนค่าเดียวกันในทั้งสองรายการ จากนั้นคลิกซ้ายที่ใดก็ได้ หรือกด Enter เพื่อสิ้นสุดการทำงาน.

tool_image54 รูปหลายเหลี่ยม

ให้คุณสร้างรูปหลายเหลี่ยมด้วยตัวเองได้

วาดรูปหลายเหลี่ยม

- เลือกเครื่องมือ tool_image54
- คลิกจุดเริ่มต้น เลื่อนเคอร์เซอร์ เส้นประจากจุดเริ่มต้นจะปรากฏขึ้น ย้ายไปยังตำแหน่งที่ต้องการ
- คลิกจุดที่สอง ย้ายเส้นประไปยังตำแหน่งที่ต้องการ
- ทำซ้ำขั้นตอนที่ผ่านมาหลายครั้งเท่าที่จำเป็นเพื่อให้ได้รูปหลายเหลี่ยมที่ต้องการ

tool_image55

tool_image56 ส่วน

ให้คุณวาดเซ็กเมนต์ที่ใดก็ได้บนพื้นที่ทำงานโดยใช้เคอร์เซอร์เท่านั้นหรือป้อนค่าที่แม่นยำ

วาดเซ็กเมนต์ที่โดยใช้เคอร์เซอร์เท่านั้น

เลือกเครื่องมือ tool_image56
- คลิกจุดเริ่มต้นและกดปุ่มซ้ายของเมาส์ค้างไว้ (Windows / Linux) หรือปุ่มเมาส์ (Macintosh) ลากเคอร์เซอร์ไปยังตำแหน่งที่ต้องการ

tool_image57

NOTE

กดปุ่ม Shift ค้างไว้เพื่อวาดเซ็กเมนท์ในแนวนอนหรือแนวตั้ง
ใหม่ใน V7.0
ขั้นตอนของการวาดเซ็กเมนต์จะเหมือนกับของ V6.0 แต่ใน V7.0 จะแสดงค่าเฉพาะในกล่องโต้ตอบถัดจากเคอร์เซอร์

tool_image57_1

วาดเซ็กเมนต์บนชิ้นงาน

- เปิดใช้งานชิ้นงาน
- เลือกเครื่องมือ tool_image56
- คลิกตำแหน่งที่ต้องการบนชิ้นงาน (จุดนี้คือจุดเริ่มต้นของเซ็กเมนท์) เลื่อนเคอร์เซอร์ไปยังตำแหน่งที่ต้องการ (จุดสิ้นสุด) แล้วคลิกอีกครั้ง

tool_image58

ใหม่ใน V7.0 ขั้นตอนการวาดเซ็กเมนท์บนชิ้นงานจะเหมือนกับ V6.0 แต่ใน V7.0 จะแสดงค่าเฉพาะในกล่องโต้ตอบที่อยู่ถัดจากเคอร์เซอร์

tool_image58_1

วาดเซ็กเมนท์โดยป้อนค่าที่ต้องการ

ตัวอย่างเช่น วาดเซ็กเมนท์ที่แนบมากับชิ้นงาน ก็จำเป็นต้องเปิดใช้งานชิ้นงานในตอนแรกด้วย
V6.0
- เลือกเครื่องมือ tool_image56
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ คลิกที่จุดเป็นจุดเริ่มต้นของเซ็กเมนท์
- กล่องโต้ตอบจะปรากฏขึ้น ให้ป้อนค่าที่ต้องการและ คลิกปุ่ม [ตกลง]

tool_image59

ใหม่ใน V7.0
ตัวอย่างเช่น วาดเซ็กเมนท์ที่แนบมากับชิ้นงาน ก็จำเป็นต้องเปิดใช้งานชิ้นงานในตอนแรกด้วย
- เลือกเครื่องมือ tool_image56
- คลิกที่จุดเป็นจุดเริ่มต้นของเซ็กเมนต์ เลื่อนเคอร์เซอร์ กล่องโต้ตอบที่แสดงค่าจะปรากฏขึ้นหลังเคอร์เซอร์
- ป้อน 15 ในรายการ [ความยาว] ขณะที่รายการที่เหลือจะปรากฏขึ้น จากนั้นป้อนค่าในรายการอื่น เช่น -60 ในรายการ [มุมองศา]
- คลิกซ้ายที่ใดก็ได้ หรือกด Enter เพื่อสิ้นสุดการทำงาน

tool_image59_1

tool_image60 เส้นโค้ง

ช่วยให้ผู้ใช้สร้างเส้นโค้งได้โดยใช้เครื่องมือนี้ ผู้ใช้สามารถวาดเส้นโค้งได้โดยตรง และไม่ต้องใช้เครื่องมือ ส่วน เพื่อวาดเซ็กเมนท์หนึ่งแล้วลากเข้าเป็นเส้นโค้งโดยใช้เครื่องมือเส้นโค้ง; ช่วยให้ผู้ใช้ย้ายกลุ่มของการควบคุม/จุดปกติได้โดยการป้อนค่าที่ต้องการหรือด้วยมือเปล่า ซึ่งช่วยปรับปรุงประสิทธิภาพของการสร้างแพทเทิร์นได้ดียิ่งขึ้น

วาดเส้นโค้งตามต้องการ

เลือกเครื่องมือเส้นโค้ง tool_image60 คลิกซ้ายเพื่อวาดเส้นโค้ง โดยจุดสามจุดจะทำให้เป็นเส้นโค้งได้

tool_image61

NOTE

  1. <WRAP>

จุดสามจุดจะทำให้โค้ง เนื่องจากข้อจำกัดของจุด เส้นโค้งไม่ราบเรียบเพียงพอ ผู้ใช้จึงสามารถเพิ่มจุดบนเส้นโค้งได้โดยใช้ Add Point Tool เพื่อปรับเส้นโค้ง > > > tool_image62 > > 1. ช่วยให้ผู้ใช้ย้ายจุดโค้งเพื่อแก้ไขการโค้งงอของส่วนโค้งได้ tool_image63 </WRAP>

ย้ายกลุ่มจุดโค้ง (จุดควบคุม) ตามต้องการ

- เลือกเส้นโค้งที่ต้องการ
- เลือก tool_image60 เครื่องมือเส้นโค้ง;
- คลิกซ้ายที่จุดโค้งจุดใดจุดหนึ่งโดยไม่ปล่อยปุ่มเมาส์ ลากส่วนโค้งไปยังพื้นที่ที่ต้องการแล้วปล่อยปุ่ม > tool_image64

ย้ายกลุ่มจุดโค้ง (จุดควบคุม) หรือจุดปกติโดยป้อนค่าเฉพาะ

- เลือกเส้นโค้งที่ต้องการ
- เลือก tool_image60 เครื่องมือเส้นโค้ง;
- กดปุ่ม Alt (Windows) หรือปุ่ม Option (Mac) ค้างไว้ แล้วคลิกซ้ายที่จุดหรือส่วนที่ต้องการ
- กล่องโต้ตอบปรากฏขึ้น ป้อนตัวเลขเฉพาะ แล้วคลิก ตกลง > tool_image65
ใหม่ใน V7.0

ทำมุมโค้งมนด้วยการลากหรือป้อนค่าที่แม่นยำ

เปลี่ยนมุมให้เป็นมุมมนด้วยการลากหรือป้อนตัวเลขโดยตรง
วิธีทำ:
- เลือกเซ็กเมนท์สองเซ็กเมนท์ที่ต้องการ
- เลือก tool_image60 เครื่องมือเส้นโค้ง
- คลิกซ้ายเพื่อลากจุดมุมขึ้นไปเพื่อทำให้มุมโค้งมน ในระหว่างขั้นตอนนี้ ค่าจะแสดงขึ้น อนุญาตให้ผู้ใช้ป้อนตามที่ต้องการได้
- คลิกซ้ายที่ใดก็ได้เพื่อสิ้นสุดการดำเนินการ

tool_image65_1

tool_image66 เส้นขนาน

ให้ผู้ใช้วาดเส้นคู่ขนานด้วยการลากเคอร์เซอร์ได้ ซึ่งจะช่วยให้ประสิทธิภาพการสร้างแพทเทิร์นได้ดียิ่งขึ้น

วาดเส้นขนาน

V6.0
- เลือกเซ็กเมนท์อ้างอิงที่ต้องการ (อาจเป็นเซ็กเมนท์หนึ่งในชิ้นงานเดียวกันหรือหลายเซ็กเมนท์ที่เชื่อมต่อกัน หรือเส้นโครงร่างของชิ้นงานปิดได้)
- เลือกเครื่องมือ tool_image66
- คลิกซ้ายที่เซ็กเมนท์ที่อ้างอิง เลื่อนเคอร์เซอร์ เส้นประจะปรากฏขึ้น (คุณจะสามารถดูค่าบนแถบข้อมูลที่มุมล่างขวาของหน้าต่างได้)
- ย้ายเส้นประไปยังตำแหน่งที่ต้องการ คลิกซ้ายเพื่อวางตำแหน่ง

tool_image67

ใหม่ใน V7.0

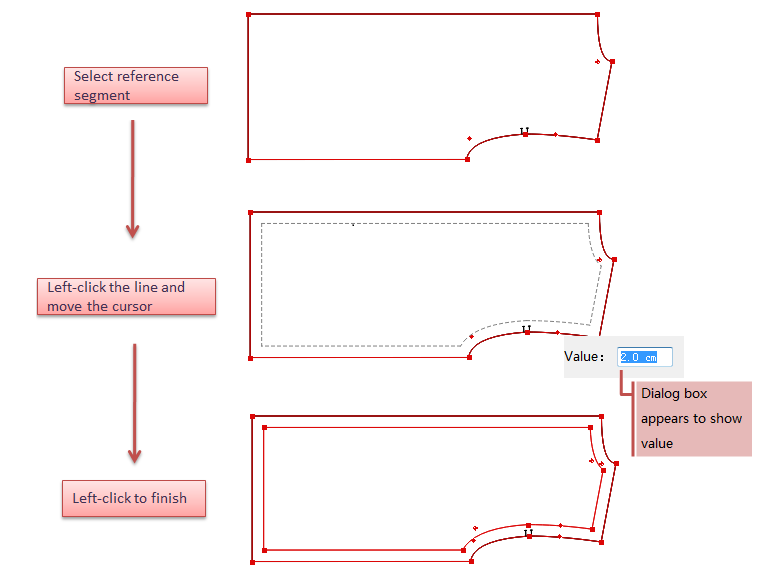

ขั้นตอนการวาดเส้นขนานจะเหมือนกับข้างบน แต่ใน V7.0 จะแสดงกล่องโต้ตอบทันทีหลังเคอร์เซอร์ ทำให้ผู้ใช้สามารถตรวจสอบค่า หรือป้อนค่าที่ต้องการได้

tool_image67_1

วาดเส้นขนานโดยป้อนค่าที่แม่นยำ

V6.0
- เลือกเซ็กเมนท์อ้างอิงที่ต้องการ (อาจเป็นเซ็กเมนท์หนึ่งในชิ้นงานเดียวกันหรือหลายเซ็กเมนท์ที่เชื่อมต่อกัน หรือเส้นโครงร่างของชิ้นงานปิดได้)
- เลือกเครื่องมือ tool_image66
- คลิกด้านใดด้านหนึ่งของเซ็กเมนท์ที่เลือก ขึ้นอยู่กับว่าคุณต้องการให้เส้นขนานนั้นอยู่ด้านใด
- ป้อนค่า, คลิกปุ่ม [ตกลง]

tool_image67_2

ใหม่ใน V7.0
- เลือกเซ็กเมนท์อ้างอิงที่ต้องการ (อาจเป็นเซ็กเมนท์หนึ่งในชิ้นงานเดียวกันหรือหลายเซ็กเมนท์ที่เชื่อมต่อกัน หรือเส้นโครงร่างของชิ้นงานปิดได้)
- เลือกเครื่องมือ tool_image66
- คลิกซ้ายที่เซ็กเมนท์ที่อ้างอิง
- ย้ายเซ็กเมนท์นั้นไปยังทิศทางที่ต้องการ เส้นประที่จำลองเส้นขนานจะปรากฏขึ้น และกล่องโต้ตอบที่แสดงค่าจะปรากฏขึ้นหลังเคอร์เซอร์
- ป้อนค่าเฉพาะ (เช่น 5 ซม.) จากนั้นรายการที่เหลือจะปรากฏขึ้น ป้อนค่าหรือเลือกรายการตามต้องการ
- คลิกซ้ายที่ใดก็ได้ หรือกด Enter เพื่อสิ้นสุดการทำงาน

tool_image67_3

tool_image47 ระบายรูด

ให้ผู้ใช้ทำแพทเทิร์นของระบายรูดหรือกระโปรงทรงเอได้ เป็นการเพิ่มประสิทธิภาพและประหยัดเวลา

ชิ้นงานระบายรูด

V6.0
- เลือกเครื่องมือ tool_image47 ;
- คลิกซ้ายที่ตำแหน่งที่ต้องการ
- กล่องโต้จะตอบปรากฏขึ้น ป้อนค่าลงไป คลิก [ตกลง]

tool_image48

ใหม่ใน V7.0
- เลือกเครื่องมือ tool_image47 ;
- คลิกซ้ายที่ตำแหน่งที่ต้องการ แล้วกล่องโต้ตอบจะปรากฏขึ้นหลังเคอร์เซอร์
- ป้อนค่าที่ต้องการ (ใช้ปุ่ม Tab เพื่อเลื่อนไปยังรายการถัดไป) หรือลากตัวเลื่อนเพื่อแก้ไขชายระบาย
- คลิกซ้ายที่ใดก็ได้ หรือกด Enter เพื่อสิ้นสุดการทำงาน

tool_image48_1

วาดชิ้นงานกระโปรงทรงเอ

V6.0
ทำซ้ำขั้นตอนข้างต้น

tool_image102

ใหม่ใน V7.0
ทำซ้ำขั้นตอนข้างต้น:

tool_image102_1

NOTE

เซ็กเมนต์ภายใน: เลือกรายการนี้เพื่อวาดรูปร่างเป็นเซ็กเมนต์ภายในที่แนบกับชิ้นงาน และสามารถลบเซ็กเมนต์เดี่ยว (เซ็กเมนต์ระหว่างจุดสองจุด) ได้เนื่องจากไม่ใช่เส้นโครงร่างปิด

วาดในมุมมองชิ้นงาน: ระบายใหม่จะปรากฎในมุมมองชิ้นงาน

สร้างชิ้นส่วนที่มีอยู่ให้เป็นระบาย

ใหม่ใน V7.0
เพื่ออำนวยความสะดวกให้ผู้ใช้ปรับเปลี่ยนชิ้นส่วน คุณลักษณะของ tool_image47 จึงได้มีการปรับปรุงเครื่องมือระบายรูด ตอนนี้ผู้ใช้สามารถสร้างชิ้นงานที่มีอยู่ให้เป็นระบายได้อย่างง่ายดายและรวดเร็ว
วิธีทำ:
- เปิดใช้งานชิ้นงานและเลือกส่วนบน;
- เลือกเครื่องมือ tool_image47 ;
- คลิกขวาที่ใดก็ได้ที่คุณต้องการ;
- กดปุ่ม Ctrl (Windows) หรือ Command ค้างไว้ (Macintosh) และเลือกเซ็กเมนท์ด้านล่าง
- คลิกขวาที่ใดก็ได้ที่คุณต้องการ;
- คลิกซ้ายที่จุดคงที่ แล้วป้อนค่าหรือลากตัวเลื่อนเพื่อแก้ไขระบาย > tool_image49

tool_image68 สร้างเส้นโค้ง

ใหม่ใน V7.0
เครื่องมือใหม่นี้จะอำนวยความสะดวกให้ผู้ใช้วาดเส้นโค้งที่ต่อเนื่องและแม่นยำได้ง่ายและรวดเร็ว สร้างเส้นโค้ง ยังให้ผู้ใช้โค้งเส้นตรงหรือสร้างเส้นขนานโดยไม่ต้องแปลงเครื่องมืออื่นๆได้อีกด้วย

วาดเส้นโค้งต่อเนื่อง

วิธีวาดเส้นโค้งต่อเนื่องโดยไม่มีการจำกัดจุด:
วิธีทำ:
- เลือกเครื่องมือ tool_image68 ;
- วาดเส้นโค้งโดยการคลิกซ้ายโดยไม่ปล่อยบนพื้นที่ที่ต้องการ และคลิกขวาเพื่อสิ้นสุดการวาด

tool_image70

NOTE

จะเป็นเส้นตรงหากคลิกเพียงแค่สองจุด

จะแก้ไขเส้นโค้งได้อย่างไร?

- เลือกเครื่องมือ tool_image68 ;
- คลิกขวาที่เส้นโค้ง เพื่อแสดงจุดทั้งหมด
- แก้ไขเส้นโค้ง:
3.1 คลิกซ้ายที่จุด (กดค้างไว้แล้วอย่าปล่อย) ลากจุดไปยังตำแหน่งที่ต้องการ หรือคลิกซ้ายเพื่อเลือกจุด จากนั้นกดลูกศรบนแป้นพิมพ์เพื่อย้ายจุด
3.2 กด Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ คลิกซ้ายที่จุดที่คุณต้องการย้าย (กดค้างไว้แล้วอย่าปล่อย) จากนั้นเลื่อนเมาส์เพื่อแก้ไขรูปร่างของเส้นโค้ง

สแนปจุดตามค่าที่แน่นอน

ช่วยให้ผู้ใช้สแนปจุดโค้งด้วยการป้อนค่าที่แม่นยำได้

ลากเส้น L ที่ผ่านจุด c

วิธีทำ:
- เลือกจุดอ้างอิง (เช่น จุด a);
- เลือกเครื่องมือ tool_image68 ;
- กดปุ่ม Alt (Windows) หรือปุ่ม Option (Macintosh) ค้างไว้ แล้วคลิกบนพื้นที่ว่าง
- ป้อน 2.5 ในช่อง Distance X และ 3 ในช่อง Distance Y คลิกตกลง;
- จุด c จะปรากฏขึ้น จากนั้นเชื่อมต่อจุด c และจุด b ด้วยเส้นโค้ง > tool_image69

ใช้จุดที่ 1 เป็นจุดอ้างอิง วาดจุดที่ 2 และระยะห่างระหว่างจุดสองจุดตามเส้น A คือ 3 ซม.

- เลือกเส้น A;
- เลือกเครื่องมือ tool_image68 ;
- กดปุ่ม Alt (Windows) หรือ Option ค้างไว้ (Macintosh) และคลิกซ้ายจุดที่ 1;
- ป้อน 3 ซม. ใน Along segment ในกล่องโต้ตอบ > tool_image71

วาดจุด b บนเส้น A และระยะห่างระหว่างจุด a และจุด b คือ 3 ซม.:

- เลือกเส้น A;
- เลือกเครื่องมือ tool_image68 ;
- กดปุ่ม Alt (Windows) หรือปุ่ม Option (Macintosh) ค้างไว้ แล้วคลิกซ้ายที่จุด a;
- ป้อน 3 ไปที่ รัศมี;
- คลิกปุ่ม ตกลง

tool_image72

สแน็ปจุดศูนย์กลาง

ช่วยให้ผู้ใช้สแน็ปจุดศูนย์กลางของเซ็กเมนท์อ้างอิงที่เลือกได้
วิธีทำ:
- เปิดใช้งานชิ้นที่ต้องการ;
- เลือกเครื่องมือ tool_image68 ;
- เลื่อนเคอร์เซอร์ไปที่เส้น A จุดสีน้ำเงิน และจุดศูนย์กลางของเส้น A ก็จะปรากฎขึ้นเช่นกัน > tool_image73

การทำเส้นโค้งเซ็กเมนท์

คลิกขวาเพื่อลากเส้นตรงที่เลือกลงในเส้นโค้ง
วิธีทำ:
- เปิดใช้งานชิ้นส่วนที่ต้องการ เลือกเส้น A (เซ็กเมนท์ที่คุณต้องการ);
- เครื่องมือเลือก tool_image68 ;
- เลื่อนเคอร์เซอร์ไปที่เส้น A คลิกขวาเพื่อลากจนได้รูปร่างที่ต้องการ > tool_image74

ลากเส้นขนาน

ลากเส้นโค้งที่เลือกพร้อมคลิกซ้ายเพื่อวาดเส้นคู่ขนาน
- เปิดใช้งานชิ้นส่วนที่ต้องการ เลือกเส้น A (ส่วนที่คุณต้องการ);
- เครื่องมือเลือก tool_image68 ;
- เลื่อนเคอร์เซอร์ไปที่เส้น A คลิกซ้ายเพื่อลากไปยังตำแหน่งที่ต้องการ > tool_image75

แบบฝึกหัด

ตัวอย่างเช่น tool_image68 สร้างเส้นโค้ง สามารถช่วยให้ผู้ใช้วาดเส้นโค้งสีแดงที่แสดงด้านล่างได้

tool_image76

วิธีทำ:
- เปิดใช้งานชิ้นงานและเลือกส่วน A;
- เลือก tool_image68 เครื่องมือ;
- กดปุ่ม Alt (Windows) หรือ Option ค้างไว้ (Macintosh) และคลิกซ้ายที่จุด#1;
- ป้อนค่า**Along segment** ในกล่องโต้ตอบ จะมีจุดปรากฏในเซ็กเมนท์ A และคลิกซ้ายที่จุดนั้น
- เลื่อนเมาส์ไปที่เส้น B จะล็อคจุดกึ่งกลางของเซ็กเมนท์ B โดยอัตโนมัติ
- คลิกซ้ายที่จุดกึ่งกลางของเซ็กเมนท์ B
- กดปุ่ม Alt (Windows) หรือปุ่ม Option (Macintosh) ค้างไว้ และคลิกซ้ายที่จุด #2 ป้อนค่าใน Distance X และ Distance Y จะมีจุดปรากฏขึ้น จากนั้นคลิกซ้าย ;
- เลื่อนเมาส์ไปที่เส้น C จุดตรงกลางของเซ็กเมนท์ B จะปรากฏขึ้นโดยอัตโนมัติ จากนั้นคลิกซ้าย
- คลิกขวาเพื่อสิ้นสุดการวาด

NOTE

กดปุ่ม Z บนแป้นพิมพ์เพื่อยกเลิกจุดเดิม

คลิกซ้ายเพื่อเพิ่มจุดโดยกดปุ่ม Shift ค้างไว้ คลิกซ้ายเพื่อเลือกจุดที่ต้องการลบโดยกดปุ่ม Ctrl (Windows) หรือปุ่ม Command (Macintosh) ค้างไว้ จากนั้นกดปุ่ม Backspace บนแป้นพิมพ์

หากผู้ใช้ต้องการแก้ไขรูปร่างของเส้นโค้ง (spline) ที่มีอยู่ ให้เลือก tool_image68 สร้างเครื่องมือสร้างเส้นโค้ง จากนั้นคลิกขวาที่เส้นโค้ง จะมีจุดปรากฏขึ้นให้ลากเพื่อแก้ไข

tool_image77 จุด

ให้คุณเพิ่มจุดบนชิ้นงานหรือภายในพื้นที่ทำงานที่มีการคลิกได้

เพิ่มจุด

- เลือกเครื่องมือ tool_image77 ;
- คลิกตำแหน่งที่ต้องการ

tool_image77_1

NOTE

ในการเพิ่มจุดให้กับชิ้นงาน ให้เปิดใช้งานชิ้นงานชิ้นนั้นในตอนแรก

เพิ่มจุดโดยการป้อนค่าที่แม่นยำ

V6.0 :
- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ tool_image77 ;
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ คลิกซ้ายที่จุดอ้างอิง (จุดที่มีพิกัด 0, 0);
- เปิดกล่องโต้ตอบ Point ป้อนค่า และคลิก [ตกลง]

tool_image78

tool_image79

tool_image79_2

ใหม่ใน V7.0
- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ tool_image77 ;
- คลิกซ้ายที่จุดอ้างอิง กล่องโต้ตอบจะปรากฏขึ้นทันทีหลังจากเคอร์เซอร์
- ป้อนค่าที่ต้องการ เช่นป้อน 1 ในรายการ [Distance X] จากนั้นรายการที่เหลือจะปรากฏขึ้น ป้อนค่าในรายการที่ต้องการ
- คลิกซ้ายที่ใดก็ได้ หรือกด Enter เพื่อสิ้นสุดการทำงาน

วงเวียนเดียว)

ใหม่ใน V7.0
โดยใช้จุดหนึ่งเป็นจุดอ้างอิง ผู้ใช้สามารถเพิ่มจุดใหม่ในเซ็กเมนท์ที่ต้องการโดยมีความยาวเฉพาะได้ ระยะห่างระหว่างจุดสองจุดนั้นจะเป็นค่าเฉพาะที่ผู้ใช้ป้อนในกล่องโต้ตอบ Single Compasses
ตัวอย่างเช่น ตอนนี้เรากำลังจะวาดเซ็กเมนท์หนึ่งตัดกับเซ็กเมนท์ A ที่จุดใหม่ จุดที่ 2 และความยาวของเซ็กเมนท์ (ระหว่างจุดที่ 1 และจุดที่ 2) คือ 15 ซม.

tool_image95

วิธีทำ:
- เลือกจุดที่ 1 และเซ็กเมนท์ A;
- เลือก tool_image77 เครื่องมือ Add Point to segment;
- คลิกอ้างอิงจุด 1 กล่องโต้ตอบจะปรากฏขึ้นที่มุมล่างขวาของเคอร์เซอร์ ป้อนค่าใน Distance X แล้วรายการที่เหลือจะแสดง
- ป้อนค่า 10 ใน [Compasses] (เนื่องจากหน่วยเริ่มต้นคือ ซม. ใช้งานได้แม้ว่าจะป้อนตัวเลขโดยไม่มีหน่วย)
- คลิกซ้ายที่ใดก็ได้หรือกด Enter บนแป้นพิมพ์เพื่อสิ้นสุดการทำงาน > tool_image80

tool_image82 แนบเซ็กเมนต์

ช่วยให้ผู้ใช้เพิ่มจุดบนจุดตัดระหว่างเส้นสองเส้น หรือรวมจุดสองจุดเป็นจุดเดียวบนอีกจุดหนึ่ง หรือแตกจุดบนเส้นขวางภายใน (V7.0) ในการแนบเซ็กเมนต์นั้น องค์ประกอบที่ผู้ใช้ตั้งใจจะผสานจะต้องเป็นส่วนหนึ่งของกลุ่มเดียวกัน มิฉะนั้น ผู้ใช้จะต้องสร้างให้เป็นกลุ่ม

แนบสองเซ็กเมนท์

- เปิดใช้งานชิ้นงานที่มีเซ็กเมนท์นั้นอยู่ หรือเลือกเซ็กเมนท์ที่ตัดกัน; > #### NOTE > tool_image83
- เลือกเครื่องมือ tool_image82;
- คลิกที่จุดตัด

tool_image84

การแตกจุด

ใหม่ใน V7.0
ช่วยให้ผู้ใช้สร้างจุดบนเส้นที่ตัดกันได้ (เส้นภายในเท่านั้น) ช่วยให้ผู้ใช้สามารถรวมหรือแยกจุดได้ง่ายขึ้น ช่วยเร่งประสิทธิภาพในการสร้างแพทเทิร์นได้

tool_image85

วิธีทำ:
- เปิดใช้งานชิ้นงานที่ต้องการ
- เลือก tool_image82 เครื่องมือส่วน Attach segment;
- กดปุ่ม Shift ค้างไว้ คลิกซ้ายที่จุดตัดกัน
ภาพต่อไปนี้จะแสดงผล ใช้เครื่องมือตัวชี้ tool_image4 ทำการลากจุดเพื่อตรวจสอบว่าได้มีการแตกจุดแล้วหรือไม่

tool_image86

tool_image87 เพิ่มจุดให้กับเซ็กเมนท์

ช่วยให้ผู้ใช้เพิ่มจุดให้กับเซ็กเมนท์ได้

วิธีเพิ่มจุดให้กับเซ็กเมนต์

เพิ่มจุดไปยังเซ็กเมนท์ของงานขนาดเดียว/ขนาดกลาง

- เลือกเซ็กเมนท์ที่ต้องการ;
- เลือกเครื่องมือ tool_image87 ;
- คลิกจุดเริ่มต้น (ต้องเป็นหนึ่งในส่วนปลายของเซ็กเมนท์นั้น)
- กล่องโต้ตอบ [Add Point to segment] จะปรากฏขึ้น ป้อนค่าที่ต้องการและคลิกปุ่ม [OK]

tool_image88

NOTE

ป้อนค่าบวก จุดจะอยู่ที่เซ็กเมนท์นั้น ป้อนค่าลบ จุดจะอยู่นอกเซ็กเมนท์นั้น

เพิ่มจุดให้กับเซ็กเมนต์ทุกขนาด

- เลือกเซ็กเมนท์ขนาดกลางที่ต้องการ
- เลือกเครื่องมือ tool_image87 ;
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ เคอร์เซอร์จะกลายเป็นกากบาท คลิกซ้ายที่จุดเริ่มต้น (ต้องเป็นหนึ่งใน ส่วนปลายของเซ็กเมนท์นั้น);
- ป้อนค่าที่ต้องการในกล่องโต้ตอบ จากนั้นคลิก [ตกลง]:

tool_image88_1

NOTE

มักใช้สำหรับเพิ่มรอยบากในตำแหน่งที่ถูกต้อง

เพิ่มรอยบากในขณะที่เพิ่มจุด

ใหม่ใน V7.0
เพิ่มตัวเลือก รอยบาก ลงในกล่องโต้ตอบ ผู้ใช้สามารถเพิ่มจุดและรอยบากได้พร้อมกัน:

tool_image89

tool_image90 แบ่งส่วน

ช่วยให้ผู้ใช้แบ่งเซ็กเมนท์ออกเป็นหลายส่วนเท่า ๆ กัน

แบ่งเซ็กเมนท์

- เลือกเซ็กเมนต์
- เลือกเครื่องมือ แบ่งส่วน
- คลิกที่เซ็กเมนต์ กล่องโต้ตอบ [เเบ่งส่วน] จะเปิดขึ้น ป้อนจำนวนการแบ่งที่ต้องการ

tool_image91

#### NOTE จำนวนแบ่งมีได้สูงถึง 1,000

tool_image92 จุดตัด

ช่วยให้ผู้ใช้เพิ่มจุดไปบนเซ็กเมนต์ที่เลือกซึ่งจัดแนวจากเส้นบอกแนวฉายภาพได้

เพิ่มจุด

- เลือกเซ็กเมนต์ที่ต้องการเพิ่มจุด
- เลือกเครื่องมือ tool_image92 ;
- คลิกตำแหน่งที่ต้องการของจุดอ้างอิงแรก จากนั้นคลิกตำแหน่งที่ต้องการของจุดอ้างอิงที่สอง กดปุ่มซ้ายของเมาส์ค้างไว้ (Windows / Linux) หรือปุ่มเมาส์ (Macintosh) เส้นบอกแนวจะปรากฏขึ้น
- ลากไปยังตำแหน่งที่ต้องการ ปล่อยปุ่มเมาส์
- จะปรากฏจุดบนเซ็กเม็นท์ที่เลือกทั้งหมดที่เลือกตัดกับเส้นบอกแนว

tool_image93

เพิ่มจุดบนเซ็กเมนท์ที่เลือก ด้วยค่าที่แม่นยำ

- เลือกเซ็กเมนท์ที่ต้องการเพิ่มจุด
- เลือกเครื่องมือ tool_image92
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt +Windows (Linux) ค้างไว้ ลูกศรจะเปลี่ยนเป็นรูปกากบาท จากนั้นคลิกที่จุดอ้างอิง
- กล่องโต้ตอบจะปรากฏขึ้น ให้ป้อนระยะห่างจากจุดอ้างอิงที่คุณต้องการเพิ่มจุด และเลือกปุ่มตัวเลือกสำหรับแกนที่ต้องการ (แนวนอนหรือแนวตั้ง)

tool_image94

NOTE

ใน V7.0 อนุญาตให้ผู้ใช้ดูตัวอย่างผลลัพธ์เมื่อป้อนค่าได้

tool_image96 ซิงค์เซ็กเมนท์

จำลองเพื่อปิดเกล็ด/รอยจีบ หรือรวมชิ้นส่วนเข้าด้วยกัน และปรับเส้นโครงร่างตามต้องการโดยใช้เครื่องมือนี้

NOTE

ก่อนใช้เครื่องมือนี้ แนะนำให้ผู้ใช้เปิดใช้งานฟังก์ชัน Shadow เพื่อให้ผู้ใช้สามารถตรวจสอบและเปรียบเทียบผลลัพธ์ได้

จำลองการปิดเกล็ด, แก้ไขเซ็กเมนต์

- เลือกองค์ประกอบที่ต้องการ (เซ็กเมนท์ที่มีเกล็ด);
- เลือกเครื่องมือ tool_image96 ;
- คลิกซ้ายที่จุดสิ้นสุดของเซ็กเมนท์ (จุดที่คุณคลิกคือจุดตรึง);
- <WRAP>
  * **ตอนนี้จะแสดงสถานะการปิดเกล็ด คุณสามารถแก้ไขเซ็กเมนท์ได้ด้วยการลาก (หากชิ้นส่วนมีขนาดเล็กเกินไปที่จะแก้ไข ให้กดปุ่ม **Space** บนแป้นพิมพ์แล้วหมุนวงล้อเมาส์เพื่อขยายมุมมอง)** <WRAP>

=== NOTE ===

แก้ไขได้สองวิธี: ก. คลิกซ้ายที่จุดที่ต้องการแล้วลากไปยังตำแหน่งที่คุณต้องการ ปล่อยปุ่ม หรือคลิกซ้ายที่เซ็กเมนท์ โดยไม่ต้องปล่อยปุ่ม ลากไปที่ส่วนโค้งโดยตรง ข. เลือกจุดที่ต้องการ แก้ไขโดยใช้ปุ่มลูกศรบนแป้นพิมพ์ </WRAP> </WRAP>

- แก้ไขเซ็กเมนท์ คลิกขวาเพื่อสิ้นสุดการปรับเปลี่ยน > tool_image97

เซ็กเมนท์ จำลองการปิดรอยจีบ ปรับเปลี่ยนเซ็กเมนท์

- เลือกองค์ประกอบที่ต้องการ (เซ็กเมนท์ที่มีรอยจีบ)
- เลือกเครื่องมือ tool_image96 :
- คลิกซ้ายที่จุดสิ้นสุดของเซ็กเมนท์ (จุดที่คุณคลิกจะเป็นจุดคงที่);
- ตอนนี้ จะแสดงสถานการณ์ปิดรอยจีบ คุณสามารถแก้ไขเซ็กเมนท์ ได้โดยการลาก (หากชิ้นส่วนมีขนาดเล็กเกินไปที่จะปรับเปลี่ยน ให้กดปุ่ม Space บนแป้นพิมพ์แล้วหมุนวงล้อเมาส์เพื่อขยายมุมมอง) > #### NOTE > แก้ไขได้สองวิธี:
ก. คลิกซ้ายที่จุดที่ต้องการแล้วลากไปยังตำแหน่งที่คุณต้องการ ปล่อยปุ่ม หรือคลิกซ้ายที่เซ็กเมนท์ โดยไม่ต้องปล่อยปุ่ม ลากไปที่ส่วนโค้งโดยตรง
ข. เลือกจุดที่ต้องการ แก้ไขโดยใช้ปุ่มลูกศรบนแป้นพิมพ์ 1. แก้ไขเซ็กเมนท์ คลิกขวาเพื่อสิ้นสุดการปรับเปลี่ยน tool_image98

จำลองการเย็บชิ้นงาน ปรับเปลี่ยนเซ็กเมนท์

เช่น จำลองการเย็บชิ้นส่วนเข้าด้วยกัน ปรับเปลี่ยนรูปร่างช่องแขนเสื้อ 1. เลือกเซ็กเมนท์ที่ต้องการ;
- เลือกเครื่องมือ tool_image96 ;
- คลิกซ้ายที่จุดแรก (จุดบนส่วนแรก) จุดที่สอง (จุดบนส่วนที่สอง) และจุดที่สาม;
- ตอนนี้ จะแสดงสถานะของการเย็บตะเข็บด้านข้างเข้าด้วยกัน คุณสามารถปรับเปลี่ยนรูปร่างของช่องแขนเสื้อได้โดยการลาก (หากชิ้นส่วนมีขนาดเล็กเกินไปที่จะปรับเปลี่ยน ให้กดปุ่ม Space บนแป้นพิมพ์แล้วหมุนวงล้อเมาส์เพื่อขยายดู); > #### NOTE > แก้ไขได้สองวิธี: > > ก. คลิกซ้ายที่จุดที่ต้องการแล้วลากไปยังตำแหน่งที่คุณต้องการ ปล่อยปุ่ม หรือคลิกซ้ายที่เซ็กเมนท์ โดยไม่ต้องปล่อยปุ่ม ลากไปที่ส่วนโค้งโดยตรง
ข. เลือกจุดที่ต้องการ แก้ไขโดยใช้ปุ่มลูกศรบนแป้นพิมพ์ 4. ปรับเปลี่ยนรูปร่างของช่องแขนเสื้อ คลิกขวาเพื่อสิ้นสุดการปรับเปลี่ยน tool_image99 tool_image100

tool_image105 เดินชิ้นงาน(จำลองการเย็บ)

จะแสดงการวัดเซ็กเมนท์และคำนวณส่วนต่างระหว่างเซ็กเมนท์ และให้ผู้ใช้ปรับเปลี่ยนการวัดได้ตามต้องการ

NOTE

สำหรับการเปรียบเทียบผลลัพธ์อย่างง่าย ให้เลือกฟังก์ชัน [Shadow]

ดูว่าความยาวของเซ็กเมนท์สองเซ็กเมนท์ยาวเท่ากันหรือไม่

- เลือกเซ็กเมนท์ที่ต้องการ 2 เซ็กเมนท์;
- เลือกเครื่องมือ tool_image105 ;
- คลิกซ้ายที่จุดเริ่มต้นจุดใดจุดหนึ่ง (ตามจุดตรึง) ของเซ็กเมนท์ (เช่น เซ็กเมนท์ A) จากนั้นคลิกจุดเริ่มต้นอีกอันของเซ็กเมนท์ (เช่น เซ็กเมนท์ B)
- จำลองขั้นตอนการตัดเย็บ (กดปุ่ม Space เพื่อข้ามขั้นตอนนี้)
- กล่องโต้ตอบจะปรากฏขึ้น ให้ผู้ใช้ดูหรือเปลี่ยนค่า หรือเลือกรายการที่ต้องการ จากนั้นคลิก [ตกลง] เพื่อยืนยัน

tool_image106

tool_image106_1

NOTE

ก. ปรับเปลี่ยนค่าของเซ็กเมนท์ A การเปลี่ยนแปลงจะมีผลกับเซ็กเมนท์ A (คลิกแรกที่ เซ็กเมนท์)
ข. ปรับเปลี่ยนค่าเซ็กเมนท์ B การเปลี่ยนแปลงจะมีผลกับเซ็กเมนท์ B (คลิกครั้งที่สอง ที่เซ็กเมนท์)
ค. แก้ไขค่าส่วนต่าง การเปลี่ยนแปลงจะมีผลกับเซ็กเมนท์ B (คลิกครั้งที่สอง ที่เซ็กเมนท์)

ดูว่าความยาวของเซ็กเมนท์ 2 เซ็กเมนท์เท่ากันในการปรับเพิ่มลดขนาดหรือไม่

- เลือกเซ็กเมนท์ที่ต้องการ 2 เซ็กเมนท์;
- เลือกเครื่องมือ tool_image105 ;
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ เคอร์เซอร์จะเปลี่ยนเป็นกากบาท คลิกซ้ายที่จุดเริ่มต้น (ตามจุดที่ตรึงไว้) ของเซ็กเมนท์ (เช่น เซ็กเมนท์ A) จากนั้นกดคลิกที่จุดเริ่มอีกจุดของเซ็กเมนท์ (เช่น เซ็กเมนท์ B)
- จำลองขั้นตอนการตัดเย็บ (กดปุ่ม Space เพื่อข้ามขั้นตอนนี้)
- กล่องโต้ตอบจะปรากฏขึ้น ให้ผู้ใช้ดูหรือเปลี่ยนค่า หรือเลือกรายการที่ต้องการ จากนั้นคลิก [ตกลง] เพื่อยืนยัน

tool_image107

tool_image108 ความยาวที่ส่วนเเบ่ง

ช่วยให้ผู้ใช้รับหรือแก้ไขข้อมูลเกี่ยวกับความยาวของเซ็กที่เลือกไว้

ดูหรือแก้ไขความยาวของเซ็กเมนท์ที่เลือก

- เลือกเซ็กเมนท์ที่ต้องการ;
- เลือกเครื่องมือ tool_image108 ;
- คลิกที่ปลายด้านใดด้านหนึ่งของเซ็กเมนต์ที่เลือก (ใช้จุดนี้เป็นจุดเริ่มต้นที่ตรึงไว้ จากนั้นอีกจุดคือจุดสิ้นสุด)
- กล่องโต้ตอบจะเปิดขึ้น ป้อนค่าที่ต้องการหรือเลือกตัวเลือก (หากไม่ได้เลือกตัวเลือกใด ระบบจะเพิ่มการวัดที่เพิ่มตามสัดส่วนของเซ็กเมนท์ทั้งส่วน) จากนั้นคลิก [ตกลง]

tool_image115

tool_image115_1

ตัวอย่าง

- ระยะทางที่จะเพิ่มบนแกน: > ระยะทางใน X > > tool_image109
ระยะทางใน Y > tool_image109_1 2. อย่าย้ายจุดสุดขั้ว:
tool_image110 3. ย้ายจุดสิ้นสุดเท่านั้น:
tool_image111 4. ย้ายบนแกน X เท่านั้น:
tool_image112 5. ย้ายบนแกน Y เท่านั้น:

tool_image113

ดูหรือแก้ไขความยาวเซ็กเมนท์ที่มีการเกรดดิ้ง

- เลือกเซ็กเมนท์ที่ต้องการ
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ จากนั้นคลิกปุ่มใดปุ่มหนึ่งบนเซ็กเมนท์นั้น (จุดคลิกแรกเป็นจุดเริ่มต้นคงที่ อีกจุดหนึ่งคือจุดสิ้นสุด)
- คลิกจุดคงที่ที่เริ่มการวัด จุดนั้นต้องอยู่ที่ปลายสุดของเซ็กเมนท์นั้น กล่องโต้ตอบ Graded Segment Lengths จะปรากฏขึ้น จะแสดงการวัดทุกขนาด ดับเบิลคลิกเพื่อเลือกขนาดที่ต้องการแก้ไข หรือคลิกค่าแล้วคลิกปุ่ม [Modify] เพื่อเปลี่ยน
- หลังจากดัดแปลงแก้ไขแล้ว คลิกปุ่ม [ตกลง]

tool_image114

tool_image108 เครื่องมือ ความยาวที่ส่วนเเบ่งใช้งานได้กับ tool_image12 ไม้บรรทัด

ตัวอย่างเช่น:
ชิ้นงานลำตัวถูกปรับเพิ่มลดขนาด ตอนนี้คัดลอกค่าที่จะปรับเพิ่มลดขนาดของช่องวงแขนไปยังงานที่ไม่มีการเกรดดิ้ง:

tool_image114_1

ขั้นตอน:
- วัดความยาวช่องแขนเสื้อทุกขนาดโดยใช้ tool_image12 เครื่องมือไม้บรรทัด;
- กล่องโต้ตอบจะปรากฏขึ้น เลือกค่าของรายการที่เกี่ยวข้อง ([ความยาว]/[ความแตกต่าง]/[ขั้นตอน]) เช่นเดียวกับการเลือกค่าทั้งหมดภายใต้รายการ [ความยาว]
- คลิกปุ่ม [คัดลอก] จากนั้นปิดกล่องโต้ตอบ
- วัดเส้นแขนด้านหลังโดยใช้ tool_image108 เครื่องมือ Segment Length;
- กล่องโต้ตอบจะปรากฏขึ้น เลือกค่าทุกขนาดภายใต้รายการ [ความยาว] (ตามรายการที่คัดลอกไว้ก่อนหน้านี้)
- คลิกปุ่ม [วาง] จากนั้นคลิก [ตกลง]

tool_image114_2

tool_image116 ทำมุมที่ส่วนเเบ่ง

ให้ผู้ใช้อ่านมุมองศาของเซ็กเมนท์ และเปลี่ยนเป็นมุมที่แม่นยำได้ หากจำเป็น

ขอรับหรือแก้ไขข้อมูลสำหรับทำมุมที่ส่วนเเบ่ง

- เลือกเซ็กเมนท์ที่ต้องการ;
- เลือกเครื่องมือ tool_image116 ;
- คลิกที่จุดที่ตรึงไว้ (ต้องเป็นหนึ่งในส่วนปลายของเซ็กเมนท์)
- ป้อนค่าในกล่องโต้ตอบ จากนั้นคลิก [ตกลง]
ตัวอย่างตัวเลือก มุมใหม่: > tool_image117
ตัวอย่างตัวเลือก ค่าการเปิด:

tool_image118

กระจายชิ้นงาน

- เลือกส่วนที่ต้องการ
- เลือกเครื่องมือ tool_image116 ;
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้
- คลิกที่จุดที่จะกระจาย (ด้านเปิด) กล่องโต้ตอบจะปรากฏขึ้น;
- ป้อนค่าและคลิกปุ่ม [ตกลง].

tool_image118_2

tool_image119 คัดลอก/วางรูปร่าง/วัด

อนุญาตให้ผู้ใช้คัดลอกรูปร่างและ/หรือการวัดเซ็กเมนท์ แล้วนำไปวางทับเซ็กเมนท์อีกอันได้

คัดลอก/วางรูปร่าง/วัด

- กดปุ่ม Shift ค้างไว้เพื่อเลือกองค์ประกอบที่คุณต้องการคัดลอก; > ..note:: เซ็กเมนท์ 2 อันต้องมาจากรูปทรงต่างกัน
- เลือกเครื่องมือ tool_image119 ;
- คลิกที่จุดเริ่มต้นของเซ็กเมนท์ที่จะคัดลอก (จุดที่ 1);
- เลือกตัวเลือกที่ต้องการและคลิกปุ่ม [ตกลง];
- คลิกจุดเริ่มต้นของรูปร่างที่จะวาง (จุดที่ 2)

tool_image120

tool_image119_1

tool_image120_1 มาตราส่วนไม่ปกติ

ช่วยให้ผู้ใช้ปรับรูปร่างชิ้นส่วนตามจุดที่เลือก ซึ่งช่วยปรับปรุงประสิทธิภาพของการสร้างแพทเทิร์นได้ดียิ่งขึ้น
วิธีทำ:
- เลือกเซ็กเมนท์ที่มีจุดอย่างน้อย 3 จุด;
- เลือกเครื่องมือ tool_image120_1 ;
- คลิกจุดแรก แล้วคลิกจุดสุดท้าย (จะเรียงลำดับจุดตามจุดแรกและจุดสุดท้าย)
- ป้อนค่าที่ต้องการในกล่องโต้ตอบ จากนั้นคลิก [ตกลง]

tool_image121

tool_image122_1 รวม/แยกรูปร่าง

อนุญาตให้ผู้ใช้รวมสองรูปร่างที่แตกต่างกันสองรูปเข้าด้วยกัน หรือแยกรูปร่างหนึ่งออกเป็นสองส่วนได้

รวมรูปร่าง

- เลือกเซ็กเมนท์สองรายการที่ต้องรวมกัน;
- เลือกเครื่องมือ tool_image122_1 ;
- คลิกจุดคงที่ของรูปร่างแรกและรูปร่างที่สอง (กดปุ่ม Shift ค้างไว้เพื่อบันทึกเส้นลักษณะ)

tool_image122

แยกรูปร่าง

- เลือกเส้นสไตล์ และเซ็กเมนท์ทั้งหมดที่อยู่ด้านข้างของรูปทรงที่จะต้องถูกแยกออก (ต้องเป็นเส้นโครงร่างปิด);
- เลือกเครื่องมือ tool_image122_1 ;
- คลิกที่เส้นสไตล์

tool_image123

แยกชิ้นงานแพทเทิร์นโดยมีระยะเผื่อเย็บ

ใหม่ใน V7.0
ช่วยให้ผู้ใช้แยกชิ้นงานแพทเทิร์นโดยมีระยะเผื่อเย็บด้วย

tool_image124

tool_image125 มิรเรอร์

สะท้อนภาพชิ้นงาน

- เลือกแกนสะท้อนของชิ้นงานที่ต้องการสะท้อน;
- เลือกเครื่องมือ tool_image125 ;
- คลิกที่เซ็กเมนท์ (แกน) ที่เลือกไว้ จะคลี่ออกเป็นชิ้นงานเต็มชิ้นหนึ่ง;
tool_image126 4. ถ้าคุณไม่ถอดแกนออก หากด้านหนึ่งเปลี่ยน อีกด้านจะเปลี่ยนด้วย
tool_image127 5. ถ้าถอดออก หากข้างหนึ่งเปลี่ยน อีกข้างจะไม่เปลี่ยน

tool_image128

สะท้อนชิ้นงานแล้วตัดภาพสะท้อนตามความกว้างที่กำหนด

- เลือกแกน;
- เลือกเครื่องมือ tool_image125 ;
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ คลิกที่แกน กล่องโต้ตอบจะปรากฏขึ้น ป้อนค่าและคลิกปุ่ม [ตกลง]

tool_image129

ปิดการสะท้อนภาพ

- เลือกแกน;
- เลือกเมนู [กระทำ] - [ข้อมูลชิ้นงาน];
- กล่องโต้ตอบปรากฏขึ้น
- เลือกตัวเลือก [ปิดชิ้นงาน] จากนั้นคลิกปุ่ม [ตกลง]

tool_image130

tool_image131 จับจีบ

ช่วยให้ผู้ใช้สร้างรอยจีบบนชิ้นงาน

สร้างรอยจีบ

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ tool_image131 ;
- คลิกจุดอ้างอิงแรก (A) จากนั้นคลิกจุดอ้างอิงที่สอง (B) คลิกส่วนที่ตรึงไว้ของชิ้นงาน
- กล่องโต้ตอบจะปรากฏขึ้น เลือกประเภทการจีบ ป้อนค่า แล้วคลิกรูเจาะและรอยบาก (หากจำเป็น) จากนั้นกด [ตกลง] > tool_image132

tool_image132_1

สร้างรอยจีบหลายจีบในขั้นตอนเดียว

- เพิ่มจุดให้กับเซ็กเมนท์ (เซ็กเมนท์ e และเซ็กเมนท์ f) เช่น หากคุณต้องการสร้างจีบ 7 จีบ ให้เพิ่มจุดในแต่ละเซ็กเมนท์ 7 จุด;
- เลือกจุดที่เพิ่มใหม่ทั้งหมด จากนั้นเลือกเครื่องมือ tool_image131;
- คลิกที่จุดหนึ่ง (เช่น จุด E) ที่เซ็กเมนท์ e จากนั้นคลิกที่จุด F ที่ตรงกันบนเซ็กเมนท์ f;
#### NOTE จุดคลิกจะเป็นจุดคงที่ จีบจะสร้างตามนั้น 1. กล่องโต้ตอบจะปรากฏขึ้น เลือกประเภทการจีบ ป้อนค่า แล้วคลิกรูเจาะและรอยบาก (หากจำเป็น) จากนั้นคลิก [ตกลง]

tool_image133

tool_image133_1 > #### NOTE > ยอมให้มีค่า 0 ใน ความกว้าง ของด้าน A ได้ แต่ต้องไม่อยู่ใน ความกว้าง ของด้าน B ดังนั้น จะเกิดจีบโดยมีค่าด้านใดด้านหนึ่งเป็น 0 หมายเหตุ ลำดับของการคลิก: คลิกแรกคือ รอยจีบ A และคลิกครั้งที่สอง คือรอยจีบ B

tool_image134 เกล็ด

ช่วยให้ผู้ใช้สร้างเกล็ดภายในรูปร่างจากเส้นโครงรูปร่างได้

สร้างเกล็ด

- เปิดใช้งานชิ้นงาน;
- เลือกเครื่องมือ tool_image134 ;
- คลิกที่จุดที่ตรึงไว้ จากนั้นคลิกที่เซ็กเมนท์ ระบุตำแหน่งของเกล็ด จากนั้นคลิกที่ส่วนของชิ้นงานที่ยังคงตรึงอยู่;
- กล่องโต้ตอบจะปรากฏขึ้น ป้อนค่าที่ต้องการและคลิกปุ่ม [ตกลง]

tool_image135

เพิ่มเกล็ดโดยไม่ต้องกระจายชิ้นงาน

วิธีแรก: วาดเซ็กเมนท์ และเพิ่มเกล็ด

- วาดเซ็กเมนท์ บนทำเลที่ต้องการ ซึ่งจะเป็นเส้นศูนย์กลางของเกล็ดใหม่
- เลือกเซ็กเมนท์;
- เลือกเครื่องมือ tool_image134 ;
- คลิกที่จุดเริ่มต้น;
- กล่องโต้ตอบปรากฏขึ้นและป้อนค่า คลิก [ตกลง]

tool_image136

วิธีที่สอง: ทำการสร้างช่องเปิดรูปเกล็ด แล้วเพิ่มเกล็ด

- เพิ่มจุดไปยังตำแหน่งที่ต้องการ จากนั้นลากช่องเปิดรูปเกล็ดออก
- เลือกเครื่องมือ tool_image134 ;
- กดปุ่ม Option (Mac) หรือ Alt (Windows) ค้างไว้ คลิกที่ปลาย;
- กล่องโต้จะตอบปรากฏขึ้นและป้อนค่า คลิก [ตกลง]

tool_image137

ทำเกล็ดสองแฉก

- วาดเซ็กเมนท์บนตำแหน่งที่ต้องการ;
- เลือกเครื่องมือ tool_image134 ;
- คลิกจุดเริ่มต้น (A);
- ป้อนค่าในกล่องโต้ตอบ คลิก [ตกลง]

tool_image138

tool_image139

จัดเรียงเนื้อหาใหม่ในกล่องโต้ตอบเกล็ด

ใหม่ใน V7.0
เราจัดเรียงเกล็ดในกล่องโต้ตอบดังนี้: Cone, Bullet, Double-pointed Dart ทำให้ง่ายต่อการตรวจสอบ ตำแหน่งที่ตรงกันของเกล็ดจะถูกเน้นเป็นสีม่วงเมื่อป้อนค่า

tool_image139_1

tool_image140 หมุนเกล็ด

ช่วยให้ผู้ใช้หมุนเกล็ดไปยังตำแหน่งใหม่ได้

หมุนเกล็ด

- เพิ่มจุดไปยังตำแหน่งที่คุณต้องการย้ายเกล็ด;
- เลือกจุดและเกล็ดเดิม;
- เลือกเครื่องมือ tool_image140 ;
- คลิกจุดที่ต้องปิดเกล็ดเดิม จากนั้นคลิกจุดที่คุณต้องการย้ายเกล็ดไป;
- ป้อนค่าและคลิก [ตกลง]
tool_image141 > > tool_image142

tool_image143

NOTE

เกล็ดจะเคลื่อนไปด้านข้างตามจุดคลิกในขั้นตอนที่ 4

tool_image145 เปลี่ยนเกล็ด

- วาดเซ็กเมนท์ภายใน;
- เลือกเซ็กเมนท์และเกล็ด;
- เลือกเครื่องมือ tool_image145 ;
- คลิกจุดที่เกล็ดเดิมกำลังจะปิด;
- กล่องโต้ตอบปรากฏขึ้น ให้ป้อนค่า และคลิกปุ่ม [ตกลง]
tool_image146 > #### NOTE > เกล็ดจะโอนย้ายไปด้านข้างตามจุดคลิกในขั้นตอนที่ 4

tool_image147 เย็บย่น

ใช้เครื่องมือนี้เพื่อสร้างการเย็บย่น

การเย็บย่น

- เลือกจุดหมุนและเซ็กเมนท์ ที่ต้องการวางการเย็บย่น;
- เลือกเครื่องมือ tool_image147 ;
- คลิกจุดหมุน;
- กล่องโต้ตอบจะเปิดขึ้น ป้อนค่าที่ต้องการแล้วคลิก [ตกลง];

tool_image148

เพิ่มการเย็บย่นโดยไม่ต้องกระจายชิ้นงาน

- เลือกจุดหมุนและเซ็กเมนท์ ที่ต้องการวางการเย็บย่น;
- เลือกเครื่องมือ tool_image147 ;
- กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ คลิกที่จุดหมุน;
- กล่องโต้ตอบจะเปิดขึ้น ป้อนค่าที่ต้องการแล้วคลิก [ตกลง]

tool_image149

tool_image163 เผื่อเย็บ

ช่วยให้ผู้ใช้เพิ่มส่วนเผื่อเย็บให้กับเส้นโครงร่างของชิ้นงานได้ เครื่องมือนี้ต้องทำงานบนมุมมองชิ้นงาน ไม่ใช่ใน มุมมองออกแบบ ดังนั้นผู้ใช้จำเป็นต้องตั้งค่าชิ้นงานก่อน

NOTE

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีการตั้งค่าชิ้นงาน โปรดดูส่วนเมนูบทที่ 2 เมนู [กระทำ]

เพิ่มส่วนเผื่อเย็บ

- เลือกเซ็กเมนท์ที่ต้องการ;
- เลือกเครื่องมือ tool_image163 ;
- คลิกเซ็กเมนท์ที่เลือก ป้อนค่าในช่องโต้ตอบ คลิก [ตกลง]

tool_image164

- หากคุณต้องการเพิ่มระยะเผื่อเย็บเดียวกันกับส่วนที่เหลือของเซ็กเมนท์ ให้ทำขั้นตอนเดิมซ้ำ มันจะไม่ส่งผลต่อระยะเผื่อเย็บก่อนหน้านี้

tool_image165

แก้ไขระยะเผื่อเย็บ

- คลิกซ้ายเพื่อเลือกเซ็กเมนท์ ที่ต้องการแก้ไขระยะเผื่อเย็บ
- คลิก [กระทำ]-[ข้อมูลชิ้นงาน] เพื่อเรียกกล่อง “ลักษณะตะเข็บ”
- แก้ไขค่า และคลิกปุ่ม [ตกลง] เพื่อยืนยันการแก้ไข > tool_image165_1

วิธีการลบระยะเผื่อเย็บ

ลบระยะเผื่อเย็บของเซ็กเมนท์เดี่ยว

- ใช้เครื่องมือตัวชี้ tool_image4 คลิกซ้ายเพื่อเลือกเซ็กเมนท์ ที่ต้องการลบระยะเผื่อเย็บ
- กดปุ่ม Backspace(Windows) หรือ Delete(Mac) เพื่อลบระยะเผื่อเย็บที่เลือกไว้

seam01

ลบระยะเผื่อเย็บของหลายเซ็กเมนท์เดี่ยวในชิ้นงานชิ้นเดียวกัน

ตามภาพด้านล่าง ตอนนี้จำเป็นต้องลบระยะเผื่อเย็บของเซ็กเมนท์ 2 เซ็กเมนท์ที่ลูกศรสีแดงชี้

seam02 1. ขั้นแรก คุณต้องเพิ่มมุมตะเข็บสำหรับจุดที่ลูกศรสีเขียวชี้ ขั้นตอนรายละเอียดโปรดอ้างถึงส่วนแทรกของเครื่องมือมุมตะเข็บ
- กดปุ่ม Shift ค้างไว้ ใช้เครื่องมือตัวชี้ tool_image4 คลิกซ้ายเพื่อเลือกเซ็กเมนท์
- กดปุ่ม Backspace(Windows) หรือ Delete(Mac) เพื่อลบระยะเผื่อเย็บของเซ็กเมนท์ที่เลือกไว้

seam03

ลบระยะเผื่อเย็บของชิ้นงานทั้งชิ้น

- ใช้เครื่องมือตัวชี้ tool_image4 ในกล่องเลือกชิ้นงานทั้งชิ้น
- กดปุ่ม Backspace(Windows) หรือ Delete(Mac) เพื่อลบระยะเผื่อเย็บของชิ้นงานที่เลือก

seam04

tool_image150 มุมตะเข็บ

ช่วยให้ผู้ใช้สร้างมุมตะเข็บบนเส้นเย็บหรือจุดปกติใดๆได้ เครื่องมือนี้จะสร้างมุมตะเข็บเมื่อใดก็ตามที่ระยะเผื่อเย็บทั้งสองมาบรรจบกัน ผู้ใช้ยังสามารถปรับเปลี่ยนมุมได้หากจำเป็น

เพิ่มมุมตะเข็บ

- เปิดใช้งานชิ้นงานที่มีระยะเผื่อเย็บ
- เลือกเครื่องมือ tool_image150 ;
- คลิกที่จุดเส้นเย็บที่ต้องการมุมเผื่อตะเข็บ
- กล่องโต้ตอบจะปรากฏขึ้น ให้ป้อนค่า และคลิกปุ่ม [ตกลง]

tool_image151

แก้ไขมุมตะเข็บที่มีอยู่

- เลือกเครื่องหมายมุม;
- เลือกเมนู [กระทำ] - [ข้อมูลชิ้นงาน];
- กล่องโต้ตอบจะเปิดขึ้น ให้แก้ไขข้อมูล จากนั้นคลิกปุ่ม [ตกลง]

tool_image152

ฟีเจอร์ใหม่ใน V7.0

สามทางเลือกใหม่สำหรับการจัดการมุมตะเข็บ

tool_image153

ดูตัวอย่างการจัดการมุมตะเข็บ

ใช้ Cut Normal เป็นตัวอย่าง:

tool_image154

แสดงค่าสูงสุด

tool_image155

เพิ่มจัดแนวมุมตะเข็บเข้าอัตโนมัติ

ในเทคโนโลยีการตัดเย็บเสื้อผ้านั้น มีข้อกำหนดด้านเทคโนโลยีในการแกว่งไปด้านข้างแต่ละด้านและแกว่งไปด้านใดด้านหนึ่ง ดังนั้นมุมตะเข็บจึงต้องได้รับการปฏิบัติตามความต้องการของผู้ใช้ เช่น แกว่งไปแต่ละด้าน แกว่งไปด้านใดด้านหนึ่ง และจัดมุมตะเข็บให้ตรงกัน คุณลักษณะใหม่นี้สร้างขึ้นเพื่อช่วยให้ผู้ใช้จัดการมุมตะเข็บได้ง่ายและรวดเร็วยิ่งขึ้น
tool_image156 - แกว่งไปแต่ละด้าน
วิธีทำ:
- กดปุ่ม Shift ค้างไว้ คลิกซ้ายเพื่อเปิดใช้งานสองชิ้น
- คลิกซ้าย tool_image150 เครื่องมือมุมตะเข็บ;
- อย่าปล่อยปุ่ม Shift คลิกซ้ายที่เซ็กเมนท์ของชิ้นแรกที่ต้องการ เคอร์เซอร์จะกลายเป็นกากบาท คลิกซ้ายที่เซ็กเมนท์ ของชิ้นงานที่สอง
- กล่องโต้ตอบจะปรากฏขึ้น เลือกปุ่ม [แกว่งไปด้านเดียว];
- คลิก ตกลง > tool_image157

NOTE

นำการคลิกเซ็กเมนท์เป็นแกน และเพิ่มมุมตะเข็บสมมาตร (ใช้การคลิกเซ็กเมนท์ครั้งแรกเป็นข้อมูลอ้างอิง) ตามภาพตัวอย่าง ให้เอาเซ็กเมนท์เป็นข้อมูลอ้างอิง ความยาวของเซ็กเมนท์ b เท่ากับ เซ็กเมนท์ a

tool_image158

* มุม 90 องศาในการคลิกแต่ละด้าน
วิธีทำ:
- กดปุ่ม Shift ค้างไว้ คลิกซ้ายเพื่อเปิดใช้งานชิ้นงานสองชิ้น
- คลิกซ้าย tool_image150 เครื่องมือมุมตะเข็บ;
- อย่าปล่อยปุ่ม Shift คลิกซ้ายที่เซ็กเมนท์ของชิ้นงานที่ต้องการชิ้นแรก เคอร์เซอร์จะกลายเป็นกากบาท คลิกซ้ายที่เซ็กเมนท์ของชิ้นที่สอง
- กล่องโต้ตอบปรากฏขึ้น เลือกปุ่ม [ทำมุม90°เฉพาะด้านที่คลิก];
- คลิก ตกลง

tool_image159

NOTE

ให้ใช้การคลิกเซ็กเมนท์เป็นแกน และเพิ่มมุมตะเข็บ 90 องศา (ใช้การคลิกครั้งแรกที่เซ็กเมนท์เป็นจุดอ้างอิง) ตามภาพตัวอย่าง ให้เอาเซ็กเมนท์เป็นข้อมูลอ้างอิง ความยาวของเซ็กเมนท์ b จะเท่ากับเซ็กเมนท์ a

tool_image160

* แกว่งไปข้างเดียว
วิธีทำ:
- กดปุ่ม Shift ค้างไว้ คลิกซ้ายเพื่อเปิดใช้งานชิ้นงานสองชิ้น
- คลิกซ้าย tool_image150 เครื่องมือมุมตะเข็บ;
- อย่าปล่อยปุ่ม Shift คลิกซ้ายที่เซ็กเมนท์ของชิ้นงานที่ต้องการชิ้นแรก เคอร์เซอร์จะกลายเป็นกากบาท คลิกซ้ายที่เซ็กเมนท์ของชิ้นที่สอง
- กล่องโต้จะตอบปรากฏขึ้น เลือกปุ่ม [แกว่งไปด้านเดัยว];
- คลิก ตกลง
tool_image161
th/pattern/pattern_design_ch3.txt · Last modified: by 127.0.0.1
