ดังที่แสดงไว้ข้างต้น อินเทอร์เฟซซอฟต์แวร์ PAD System™ Pattern Design ประกอบด้วยแถบเมนู แถบเครื่องมือ พื้นที่ทำงาน แถบด้านข้าง แถบไม้บรรทัด เมนูปรับขนาดที่มุมซ้ายล่าง แถบข้อมูลที่มุมล่างขวา (แสดงพิกัด ขนาดกลาง หมายเลขขนาด หน่วยปัจจุบัน) เป็นต้น ซึ่งแต่ละส่วนและหน้าที่จะอธิบายรายละเอียดในภายหลัง

หน้าต่างลอยจะทำหน้าที่ต่างๆ เช่น เเสดง รายการชิ้นงาน, ลูกศรเกรดดิ้ง,ข้อมูลเกรดดิ้ง, ไลบรารีเกรดดิ้ง และ ภาพร่างทางเทคนิค

ผู้ใช้สามารถเปิดหน้าต่างลอยเหล่านี้ได้โดยคลิกรายการที่เกี่ยวข้องในเมนู

ใน V7.0 ตำแหน่งของเมนูที่จะเปิดหน้าต่างลอยจะถูกย้ายจาก [ตัวเลือก] ไปยัง [มุมมอง] - [แสดงวิดเจ็ต]

ผู้ใช้สามารถจัดกลุ่มให้เป็นหน้าต่างเดียวหรือยกเลิกการจัดกลุ่มกลับไปเป็นหลายหน้าต่างในพื้นที่ทำงานได้ และลากไปยังตำแหน่งที่ต้องการภายในหน้าต่างแอปพลิเคชันหลักได้

ตัวอย่างเช่น:

ลากแถบชื่อเรื่องของหน้าต่าง ย้ายไปยังหน้าต่างลอยหน้าต่างหนึ่งหน้าต่างใดที่มีอยู่ จากนั้นปล่อยปุ่มเมาส์ จะรวมกลุ่มเข้าด้วยกันเป็นหน้าต่างเดียว

ดังที่แสดงด้านล่างนี้ เราจะใส่ ลูกศรเกรดดิ้ง, ภาพร่างทางเทคนิค และ รายการชิ้นงาน ลงในหน้าต่างเดียวกัน:

หรือลากหน้าต่างใหม่อีกอันไปยังรายการที่มีอยู่ในหน้าต่างลอย:

หน้าต่างลอยของภาพร่างทางเทคนิค จะเข้าถึงได้ทางหน้าต่างเดียวกัน และผู้ใช้สามารถไปที่รายการชิ้นงานได้โดยคลิกที่แท็บด้านล่างของหน้าต่าง

หรือลากไปอีกด้านหนึ่งของหน้าต่างแอปพลิเคชันหลัก:

คุณจะพบเมนูซูมได้ที่มุมล่างซ้ายของหน้าต่างแอปพลิเคชันหลัก ซึ่งประกอบด้วย 5 ฟังก์ชั่น:

เมนูซูมใช้สำหรับควบคุมระดับการซูม:

- คุณสามารถเลือกระดับการซูมที่ตั้งไว้ล่วงหน้าจากเมนูแบบเลื่อนลงได้ หรือจะป้อนค่าที่ต้องการในช่องโดยตรงแล้วกดปุ่ม Enter

1. Zoom on Selection: จะขยายมุมมองของชิ้นงานที่เลือกและแสดงไว้ที่กึ่งกลางของพื้นที่ทำงาน

- Global View: จะแสดงชิ้นงานแพทเทิร์นที่มองเห็นได้ทั้งหมดในพื้นที่ทำงาน
- Zoom Out: ลดมุมมองของชิ้นงานแพทเทิร์นที่มองเห็นได้ทั้งหมดในพื้นที่ทำงาน
- Zoom In: ขยายมุมมองของชิ้นงานแพทเทิร์นที่มองเห็นได้ทั้งหมดในพื้นที่ทำงาน

ช่วงอัตราส่วนการปรับกำลังย่อขยายจะอยู่ระหว่าง 0.05% ถึง 2000%

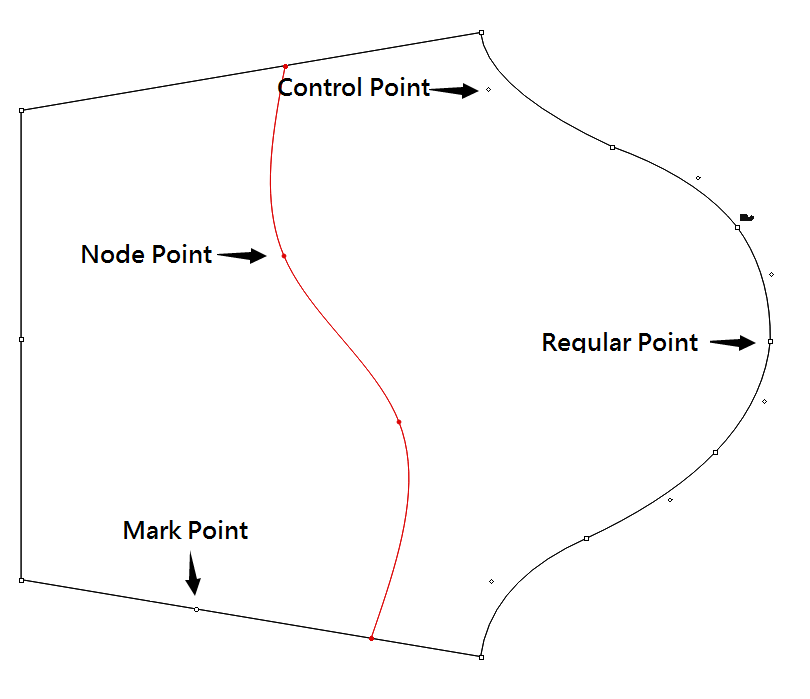

ใช้จุดเพื่อกำหนดทั้งเส้นโครงร่างและตัวบ่งชี้ด้านในของแพทเทิร์น โดย PAD System™ มีจุดอยู่สี่ประเภท ดังนี้:

: จุดสม่ำเสมอ (Regular Point) ใช้เพื่อทำเครื่องหมายจุดเริ่มต้นและจุดสิ้นสุดของเซ็กเมนท์ ระบบจะอ่านเซ็กเมนท์จากจุดสม่ำเสมอจุดหนึ่งไปยังจุดถัดไป รวมถึงจุดระหว่างปลายทั้งสอง

: จุดมาร์ค (Mark Point) ใช้เพื่อทำเครื่องหมายตำแหน่งบนเซ็กเมนท์ ไม่ใช่เพื่อทำเครื่องหมายจุดเริ่มต้นและจุดสิ้นสุดของเซ็กเมนท์

: จุดควบคุม (Control Point) จุดโค้ง เป็นจุดที่สร้างขึ้นโดยอัตโนมัติเพื่อควบคุมการโค้งงอของส่วนที่โค้ง

ใหม่ใน V7.0

: โหนด แก้ไขจุดบนเส้นโค้ง มีอยู่เพียงในเส้นโค้ง ที่วาดโดยใช้เครื่องมือ สร้างเส้นโค้ง เท่านั้น

โหนดจะปรากฏเฉพาะเมื่อคุณวาดเส้นโค้ง หรือคลิกขวาโดยใช้เครื่องมือสร้างเส้นโค้ง

จุดสม่ำเสมอ และ จุดมาร์ค สามารถใช้สำหรับทำเครื่องหมาย รอยบาก (จัดให้โดยระบบหรือปรับแต่งเอง), รูเจาะ (ให้โดยระบบหรือปรับแต่งเอง), จุดจับคู่, จุดเริ่ม, ยกแล้วปักลง, จุดเริ่ม/สิ้นสุดสมมาตร, จุดเริ่มภายใน และอื่นๆ เลือกจุดที่ต้องการบนชิ้นงาน คลิก เมนู [กระทำ] - [จุด] / [รอยบาก] / [เจาะรู] เพื่อทำหน้าที่ด้านบน

แต่ละจุดคือพิกัดของการปรับเพิ่มลดไซส์ตามแกน X และ Y ในการตรวจสอบพิกัดและข้อมูลจุดนั้น ดังนี้: 1. เลือกจุดที่ต้องการ 2. คลิกเมนู [กระทำ] - [ข้อมูลชิ้นงาน] เปิดกล่องโต้ตอบ [ลักษณะจุด] คุณจะสามารถตรวจสอบข้อมูลที่เกี่ยวข้องหรือทำการแก้ไขได้

PAD System™ Pattern Design มีเซ็กเมนท์อยู่สองประเภท คือ เส้นโครงร่าง และ เซ็กเมนท์ภายใน

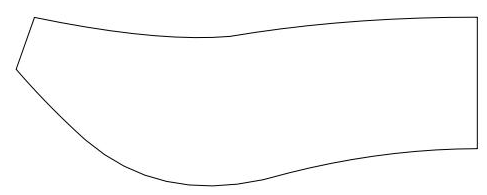

Contour: เส้นโครงร่างของรูปหลายเหลี่ยมปิด ดังแสดงในรูปภาพ (เส้นสีแดง)

Internal Segment: เซ็กเมนท์ภายใน ซึ่งอยู่ด้านในเส้นโครงร่างของรูปหลายเหลี่ยมปิด ดังที่แสดงในภาพ (เส้นสีดำ)

ส่วนนี้จะเป็นการแนะนำเงื่อนไขการเปิดใช้งานและการเลือก

ไม่มีจุดแสดง: ชิ้นงานไม่ได้ถูกเปิดใช้งานหรือเลือก

มองเห็นจุดกลวง: ชิ้นงานถูกเปิดใช้งาน

มองเห็นจุดทึบ: เลือกชิ้นส่วนแล้ว

คุณสามารถกดปุ่มซ้ายของเมาส์ (สำหรับ Windows) / ปุ่มเมาส์ (สำหรับ Macintosh) ร่วมกับปุ่มต่างๆ ของแป้นพิมพ์ เพื่อทำหน้าที่ต่างๆได้

ก. ทำการเลือกหลายรายการ

ข. จำกัดการเคลื่อนไหวทุก ๆ 15° ด้วยการใช้เครื่องมือ เช่น เครื่องมือหมุน , เครื่องมือส่วน

ค. จำกัดการเคลื่อนไหวตามพิกัด X, Y โดยใช้เครื่องมือในการวาดเส้นแนวตั้งหรือแนวนอน วงกลม สี่เหลี่ยมจัตุรัส และอื่นๆ

ก. เลือกงานทั้งชิ้นโดยใช้เครื่องมือตัวชี้

ข. เปิดกล่องโต้ตอบเพื่อป้อนค่าที่แม่นยำ

ค. วัดความยาวของทุกขนาดสำหรับเซ็กเมนท์ที่มีการปรับเพิ่มลดไซส์โดยใช้เครื่องมือ เช่น

ก. แสดงเครื่องมือตัวชี้ชั่วคราวในขณะที่เลือกเครื่องมืออื่นของกล่องเครื่องมือ

ข. ลบการเลือกอย่างต่อเนื่องออกจากรายการ เช่น รายการชิ้นงาน, ลูกศรเกรดดิ้ง, และ ข้อมูลการเกรด

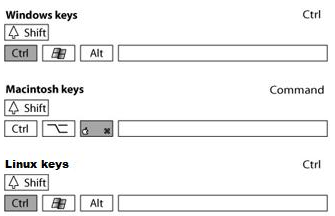

ก. เลือกองค์ประกอบมากกว่าหนึ่งองค์ประกอบ

ก. เลือกชิ้นงานมากกว่าหนึ่งชิ้นโดยใช้เครื่องมือตัวชี้

ก. เลือกชิ้นงานมากกว่าหนึ่งชิ้นหรือหนึ่งกลุ่ม ในขณะที่ใช้งานฟังก์ชันอื่นอยู่

ก. ปรับจุด/เซ็กเมนท์/ชิ้นงานที่เลือกในพื้นที่ทำงาน

ก. ออกจากกล่องโต้ตอบหรือยกเลิกการดำเนินการใดๆ ที่อยู่ระหว่างดำเนินการ

ก. ย้ายอย่างรวดเร็วในเมนูซูมที่มุมล่างซ้ายของอินเทอร์เฟซแอปพลิเคชัน

ข. ย้ายอย่างรวดเร็วจากฟิลด์หนึ่งไปยังอีกฟิลด์หนึ่งหรือปุ่มหนึ่งไปยังอีกปุ่มหนึ่งในกล่องโต้ตอบ

ค. กด Shift และ Tab พร้อมกันเพื่อย้อนกลับไปยังช่องก่อนหน้า

ก. ลบองค์ประกอบที่เลือก

ก. ขยาย/ย่อและย้ายมุมมองของส่วนที่ต้องการของพื้นที่ทำงาน (สามารถมองพื้นที่ทำงานเป็นผ้าใบได้ ให้ใช้ปุ่ม Space เพื่อขยับเลื่อนผ้าใบผืนนั้น)

ขั้นตอน:

- ขยาย/ลดมุมมองของส่วนที่ต้องการ: กดปุ่ม Space ค้างไว้ ไอคอนรูปมือจะปรากฏขึ้น หมุนวงล้อเมาส์เพื่อขยายหรือลดมุมมอง
- ย้ายมุมมองของพื้นที่ทำงาน: กดปุ่ม Space ค้างไว้ ไอคอนรูปมือจะปรากฏขึ้น คลิกซ้ายที่พื้นที่ทำงานโดยไม่ปล่อยปุ่มเมาส์แล้วลาก

ความแตกต่างระหว่างเส้นภายในและเส้นโครงร่างคือดังนี้: เส้นภายในคือเส้นที่อยู่ภายในชิ้นงาน (เช่น เส้นการตัดภายใน เส้นตกแต่ง เส้นระบุตำแหน่ง และอื่นๆ); เส้นโครงร่าง คือ เส้นโครงร่างของชิ้นงาน (รูปหลายเหลี่ยมปิด)

วิธีลบ: ใช้เครื่องมือตัวชี้ เพื่อเลือกจุด /เส้น /ชิ้นงานที่คุณต้องการลบ จากนั้นกดปุ่ม Backspace (Windows) หรือ Delete (Mac) เพื่อลบออก

- การลบนั้นจะเป็นแบบลำดับชั้น ดังนั้นจึงอาจต้องกดปุ่ม Backspace (Windows) หรือ Delete (Mac) หลายๆ ครั้งเพื่อลบวัตถุที่เลือก ลำดับของการลบคือ: ระยะเผื่อเย็บ > จุดควบคุมภายใน > เซ็กเมนท์ภายใน > จุดปกติภายใน / จุดเครื่องหมายภายใน > จุดควบคุมของเส้นโครงร่าง > ส่วนที่เหลือของชิ้นงาน

- ไม่สามารถลบเส้นโครงร่างทีละเส้นเพื่อสร้างช่องว่างได้ (เนื่องจากเส้นโครงร่างเป็นเส้นวงนอกของรูปหลายเหลี่ยมปิด รูปหลายเหลี่ยมปิดจึงไม่มีช่องว่าง)

ก่อนอ่านบทนำของรายการชิ้นงานโปรดเปิดหน้าต่าง ภาพร่างทางเทคนิคและแนบไปกับแถบด้านข้าง

ใน V7.0 ตำแหน่งของเมนูในการเปิด รายการชิ้นงาน จะเปลี่ยนไปดังนี้:

เดิมที: [ตัวเลือก] - [เเสดงรายการชิ้นงาน]

ใน V7.0: [มุมมอง] - [แสดงวิดเจ็ต] - [เเสดงรายการชิ้นงาน]

รายการชิ้นงานจะประกอบด้วย ชิ้นงาน และ ออกแบบ

* ออกแบบ: สำหรับร่างแบบชิ้นงาน ซึ่งไม่สามารถใช้ในการผลิตได้
* ชิ้นงาน: เป็นชิ้นงานที่เซ็ตจากแผนหรือดึงมาจากเครื่องมือบางอย่าง ชิ้นงานจะรวมถึงข้อมูลชิ้น เช่น ชื่อชิ้นงาน ปริมาณตัด ผ้าและเส้นเกรน สามารถใช้ในมาร์คเกอร์และการผลิตได้ >

คลิกลบ เพื่อซ่อนรายการเต็ม;

คลิกบวก เพื่อแสดงรายการเต็ม;

กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) ค้างไว้ คลิก / , เพื่อเปิดหรือปิดเมนูย่อยใน Piece / Plan

ตัวอย่างเช่น (ใน Windows):

คลิกปุ่มแสดงหรือซ่อนชิ้นงานในพื้นที่ทำงาน

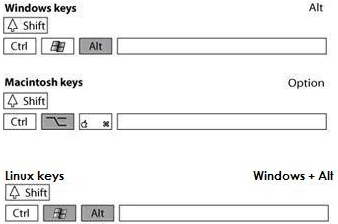

ปุ่มข้างหน้าของแต่ละกลุ่มจะอนุญาตให้คุณแสดงหรือซ่อนกลุ่มที่เกี่ยวข้องได้ กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt+Windows (Linux) และคลิกปุ่มเพื่อแสดงหรือซ่อนส่วนทั้งหมด (เมนูและองค์ประกอบย่อยทั้งหมด) ด้วยการคลิกครั้งเดียว

หมายถึงชิ้นงานหรือกลุ่มของชิ้นส่วนที่สอดคล้องกัน ซ่อนอยู่ในพื้นที่ทำงาน

หมายถึงชิ้นงานหนึ่งชิ้นหรือมากกว่านั้นของกลุ่มที่เกี่ยวข้อง ถูกซ่อนอยู่ในพื้นที่ทำงาน

หมายถึง ชิ้นงานที่ตรงกันหรือชิ้นงานทั้งหมดในกลุ่มที่สอดคล้องกันแสดงอยู่ในพื้นที่ทำงาน

Cut Pieces: ตัดชิ้นงานที่เลือก (จาก รายการชิ้นงานหรือพื้นที่ทำงาน) ลงในคลิปบอร์ดชั่วคราวเพื่อใช้ในภายหลัง

Copy Pieces: คัดลอกชิ้นงานที่เลือก (จาก รายการชิ้นงานหรือพื้นที่ทำงาน) ในขณะที่ยังคงเก็บไว้ในหน้าต่างรายการชิ้นงาน และคลิปบอร์ด เพื่อใช้ในอนาคต

Paste Into: วางชิ้นงานที่เก็บไว้ในคลิปบอร์ดโดยใช้คำสั่ง Cut หรือ Paste

Clone Hierarchy: เลือกงานอย่างน้อยหนึ่งชิ้น คลิก จากนั้นจะแสดง Clone Hierarchy ของชิ้นงานที่เลือก ส่วนงานชิ้นอื่นๆ จะถูกซ่อน

ภายใต้ Clone Hierarchy เฉพาะชิ้นงานใน ออกแบบ เท่านั้นที่สามารถเคลื่อนย้ายได้; เมื่อคุณย้ายชิ้นงานหนึ่ง ชิ้นงานโคลนก็จะเคลื่อนที่ด้วย

ทำให้ไอคอนรูปตาสว่างขึ้นเพื่อแสดงชิ้นงานอื่นๆ ในหน้าต่าง รายการชิ้นงาน หากจำเป็น;

ลบสถานะลำดับชั้นของโคลนออก:

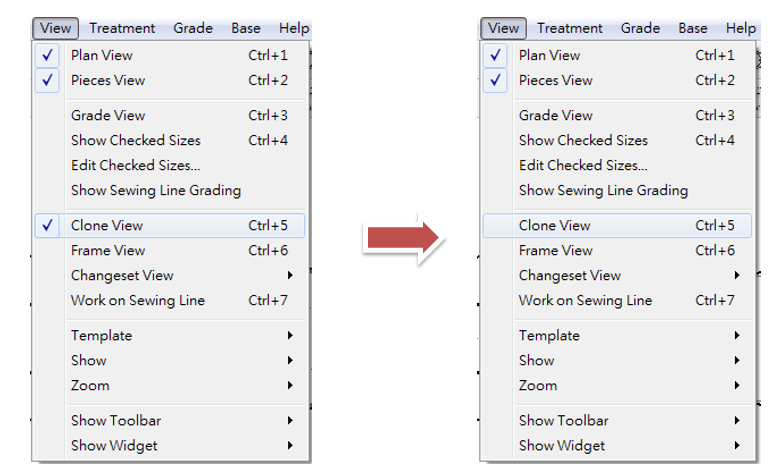

ใน V6.0: ไปที่เมนู [View] เพื่อยกเลิกการเลือกรายการ Clone View:

ใน V7.0: คลิกอีกครั้งที่ไอคอน Clone Hierarchy

ข้อมูลชิ้นงาน:

เลือกชิ้นงาน คลิก เปิดกล่องโต้ตอบข้อมูลชิ้นงาน

ดับเบิลคลิกที่ชิ้นงานในหน้าต่าง รายการชิ้นงานแล้วเปิดกล่องโต้ตอบข้อมูลชิ้นงาน

Delete:

เลือกชิ้นงาน คลิก เปิดกล่องโต้ตอบเพื่อยืนยันการลบ

ค้นหา:

ใหม่ใน V7.0

เพิ่มฟังก์ชันการค้นหาในหน้าต่าง รายการชิ้นงาน ให้ผู้ใช้สามารถค้นหาชิ้นงานเฉพาะ เพื่อใช้งานได้ง่ายขึ้น

ป้อนคำสำคัญและกดปุ่ม Enter เพื่อสิ้นสุดการค้นหาใน รายการชิ้นงาน หากข้อมูล (หมายเลขชิ้นงาน ชื่อ คำอธิบาย รหัส หรือชื่อผ้า) ของชิ้นงานตรงกับคำสำคัญที่ผู้ใช้ป้อน ชิ้นงานจะถูกแสดงสีบนพื้นที่ทำงาน

ตามภาพที่แสดง ให้คลิกขวาที่พื้นที่ที่มีเครื่องหมายสีแดงเพื่อเปิดเมนูตามบริบทเพื่อปรับแต่งวิธีการแสดงข้อมูลชิ้นงาน

：ข้อมูลชิ้นงา ด้วยเครื่องหมายจุลภาค

: ข้อมูลชิ้นจะแสดงในคอลัมน์;

：แสดงรายการชิ้นงานภายใต้หัวข้อชิ้นออกแบบทีละชิ้นในรายการชิ้นงาน โดยไม่ต้องจัดกลุ่มภายใต้ผ้าทั้งหมด;

: แสดงรายการกลุ่มชิ้นงานภายใต้หัวข้อชิ้นออกแบบในรายการชิ้นงานภายใต้ผ้าทั้งหมด;

: แสดงรายการชิ้นงานภายใต้ ชิ้นงาน ใน รายการชิ้นงาน ทีละชิ้นในรายการชิ้นงาน โดยไม่ต้องจัดกลุ่มภายใต้เนื้อผ้าทั้งหมด

：แสดงรายการชิ้นงานในกลุ่มชิ้นงานภายใต้เนื้อผ้าทั้งหมด;

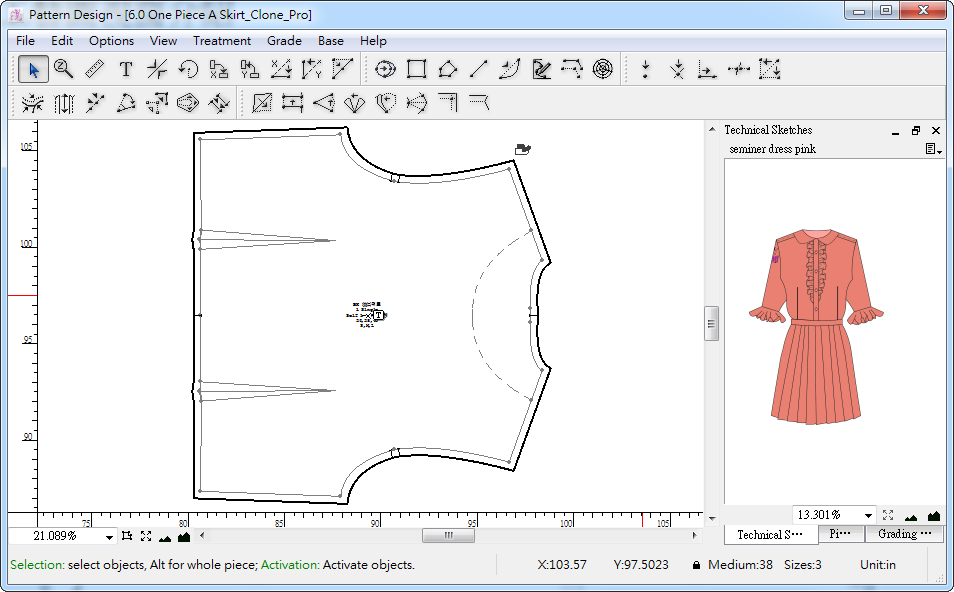

หน้าต่างภาพร่างทางเทคนิค จะสร้างลิงก์ระหว่างไฟล์แพทเทิร์น (.sty) กับภาพสเก็ตช์ ซึ่งผู้ใช้จะสามารถตรวจสอบรูปแบบภาพสเก็ตช์ และวาดชิ้นงานแพทเทิร์น ได้ในเวลาเดียวกัน

ฟอร์แมทภาพที่ใช้ได้:

ก่อนสร้างลิงก์ ให้เปิดหน้าต่างภาพร่างทางเทคนิคก่อน:

ใน V7.0 ตำแหน่งของเมนูที่จะเปิดหน้าต่างนี้จะเปลี่ยนไปดังนี้:

เดิมที: [ตัวเลือก] - [แสดงภาพร่างทางเทคนิค]

ใน V7.0: [มุมมอง] - [แสดงวิดเจ็ต] - [แสดงภาพร่างทางเทคนิค]

- คลิกขวา ที่ปุ่มบนมุมบนขวาของหน้าต่าง คลิก [เชื่อมโยงรูปภาพ…];

- เลือกไฟล์จากไดเร็กทอรีที่ต้องการแล้วคลิก [เปิด];
- ภาพร่างจะปรับขนาดให้พอดีกับหน้าต่าง

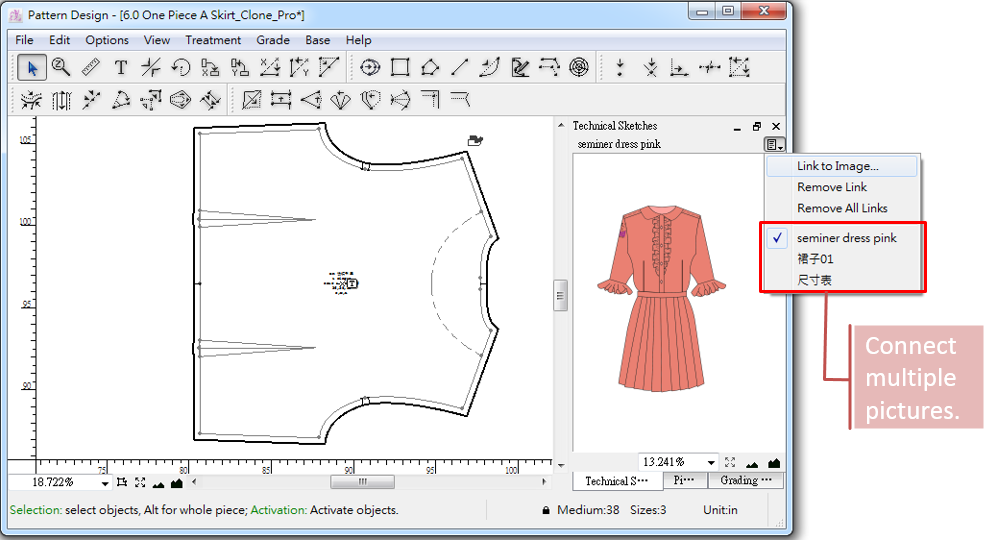

ไฟล์แพทเทิร์นหนึ่งไฟล์สามารถลิงก์ไปยังรูปภาพได้หลายภาพ และคลิกและดูภาพที่เชื่อมโยงทีละรายการ:

- คลิกปุ่มที่มุมบนขวาของหน้าต่าง
- เลือกชื่อรูปภาพ (ตรวจสอบ) ที่จะทำการลบในเมนูแบบเลื่อนลง

- คลิก [นำการเชื่อมโยงออก] >

#### NOTE [นำการเชื่อมโยงทั้งหมดออก] คือการลบภาพที่เชื่อมโยงทั้งหมดในขั้นตอนเดียว ซึ่งทำให้การทำงานง่ายขึ้น

หากคุณเปลี่ยนชื่อไฟล์แพทเทิร์น หรือย้ายโดยไม่บันทึกไฟล์ที่เชื่อมโยงเหล่านั้นไปยังไฟล์แพทเทิร์น อาจส่งผลให้ไฟล์หายไปได้ และกล่องโต้ตอบจะปรากฏขึ้น และขอให้ระบุตำแหน่งเส้นทางของไฟล์ที่หายไปดังต่อไปนี้:

: คลิก [Yes] เพื่อแทนที่ไฟล์รูปภาพโดยเลือกไฟล์ใหม่ หรือไฟล์ที่ถูกต้องจากไดเร็กทอรีที่ต้องการ

: คลิก [Ignore] เพื่อเก็บไฟล์ไว้โดยไม่มีลิงก์ กล่องโต้ตอบคำเตือนจะปรากฏขึ้นเมื่อเปิดขึ้น

: คลิก [No] เพื่อลบลิงก์ที่มีไฟล์ที่หายไป กล่องโต้ตอบจะไม่ปรากฏในครั้งต่อไปเมื่อเปิด

PAD System™ Pattern Design มีกล่องโต้ตอบใด ๆ ที่มีการคำนวณอย่างชาญฉลาด คุณสามารถใส่ + (บวก), - (ลบ), x (คูณ), / (หาร) เพื่อคำนวณขนาดและแปลงหน่วยได้โดยอัตโนมัติ

ให้ใช้ เครื่องมือสี่เหลี่ยม เป็นตัวอย่าง:

ให้ใช้ เครื่องมือ สี่เหลี่ยม เป็นตัวอย่าง:

หน่วยปัจจุบันคือ ซม.:

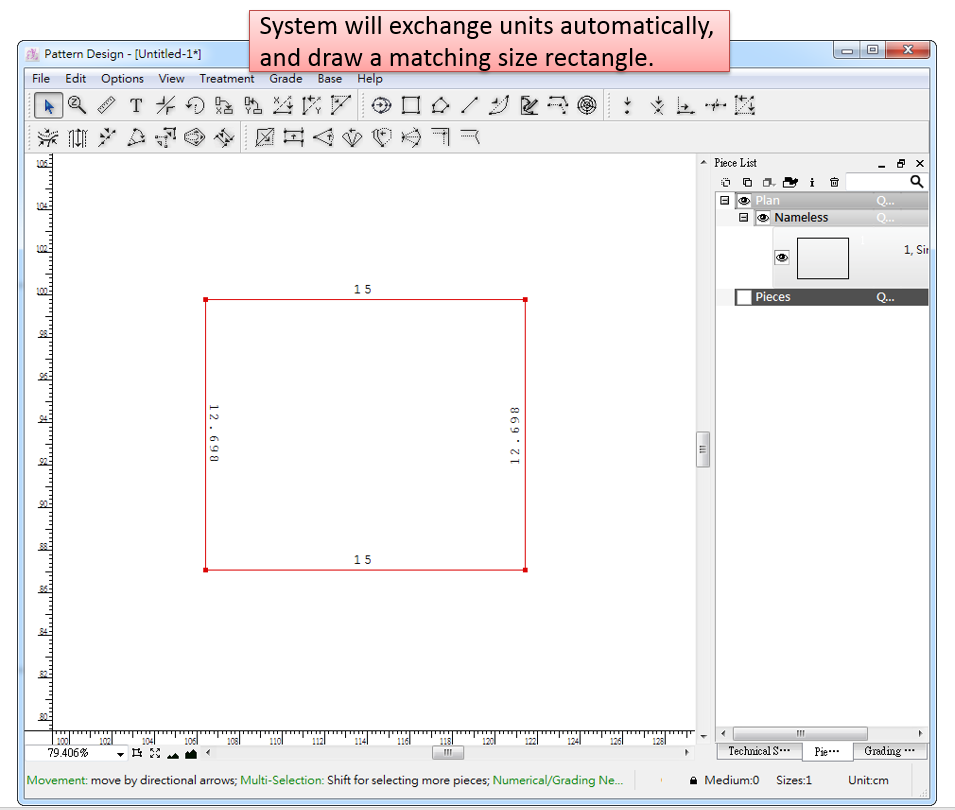

ตามข้อกำหนด ให้วาดรูปสี่เหลี่ยมผืนผ้าที่มีความกว้าง 16 ซม. และสูง 5 นิ้ว เมื่อคุณป้อน 5 ในกล่องโต้ตอบ แล้วระบบจะคำนวณเป็น “ซม.” และใช้ค่าใหม่กับชิ้นงาน

PAD System™ Pattern Design มีปุ่มลัดเริ่มต้นจำนวนมากสำหรับผู้ใช้ ในขณะเดียวกันก็ให้ผู้ใช้ปรับแต่งปุ่มลัดเองได้ ช่วยเพิ่มประสิทธิภาพของการสร้างแพทเทิร์นได้ดียิ่งขึ้น

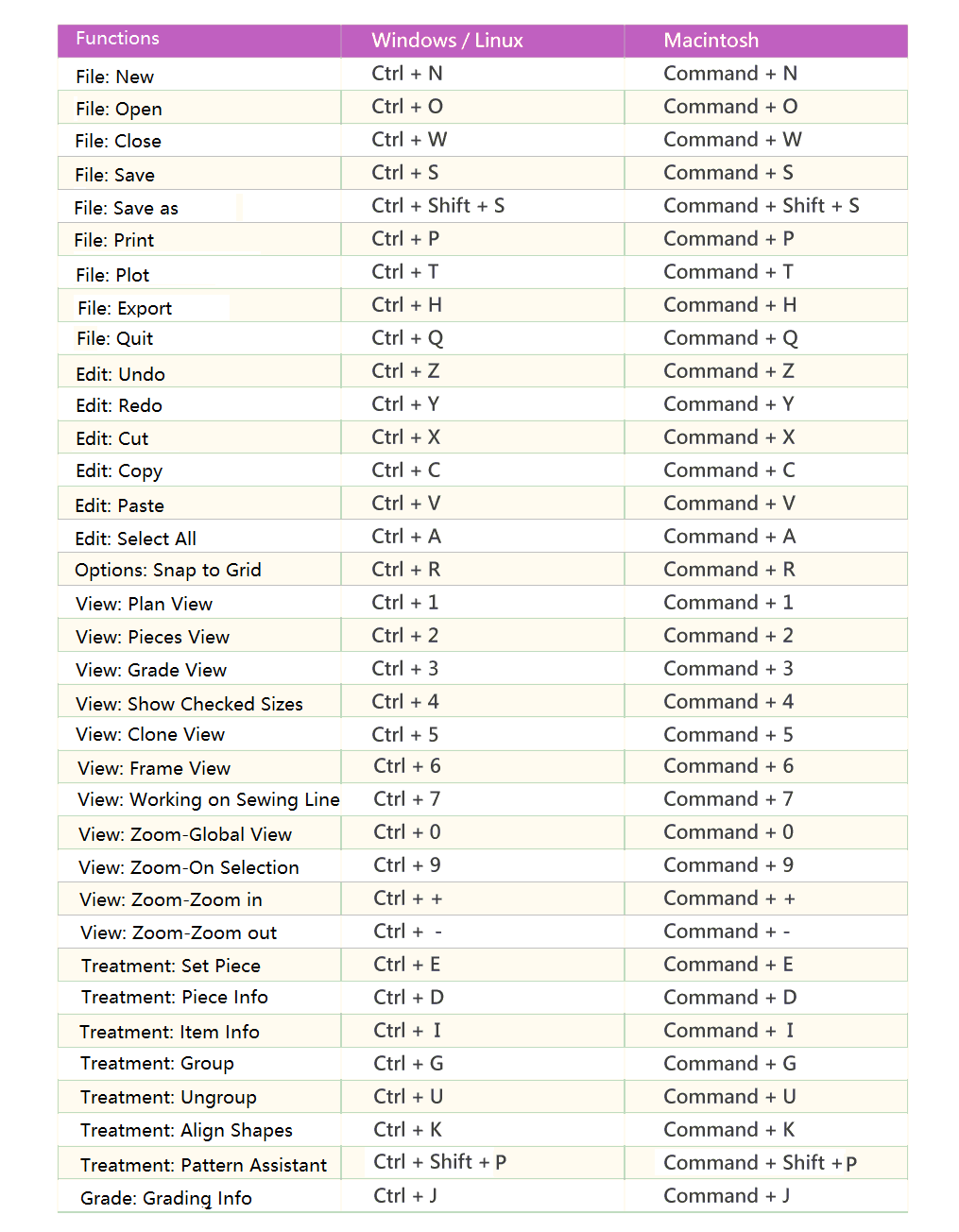

รายการปุ่มลัดมีดังต่อไปนี้:
