สร้างไฟล์มาร์คเกอร์ใหม่สำหรับทำการเนสติ้ง

- คลิกเมนู [ไฟล์]-[ใหม่…] แล้วกล่องโต้ตอบ ** มาร์คเกอร์ใหม่** จะปรากฏขึ้น;
- คลิกปุ่ม [เพิ่ม] เพื่อเพิ่มไฟล์แพทเทิร์นที่ต้องการ (.sty);
- ป้อนปริมาณ ความกว้าง และข้อมูลอื่น ๆ ตามที่กำหนด;
- คลิก [ตกลง] เพื่อทำให้เป็นไฟล์มาร์คเกอร์ โดยจะเปลี่ยนเป็นเนสติ้งอินเทอร์เฟซและผู้ใช้สามารถเริ่มทำการเนสติ้งได้

คลิก [ไฟล์]-[บันทึก] และป้อนชื่อในกล่องโต้ตอบบันทึก จากนั้นคลิกปุ่ม [บันทึก] เพื่อบันทึกไฟล์มาร์คเกอร์

ผู้ใช้สามารถเพิ่มไฟล์แพทเทิร์นได้มากกว่าหนึ่งไฟล์ในไฟล์มาร์คเกอร์เดียวกัน:

• <WRAP>

เลือก [แบ่งตามชนิดของผ้า] ไฟล์ที่เพิ่มเข้ามา (ที่มีผ้า/ชั้นมากกว่าหนึ่งชิ้น/ชั้น) จะได้รับรายละเอียดต่าง ๆ ตามเนื้อผ้าที่แตกต่างกัน ตัวอย่างเช่น: </WRAP>

• <WRAP>

เลือก [แบ่งตามชนิดของผ้า] ผู้ใช้ยังสามารถตั้งค่ารายละเอียดต่าง ๆ สำหรับชั้นต่างๆได้ เช่น: </WRAP>

• <WRAP>

เลือก [ความกว้างเเต่ละชั้นปู] ผู้ใช้สามารถตั้งค่าความกว้างที่แตกต่างกันสำหรับชั้นปูต่างๆได้ เช่น: </WRAP>

เปิดไฟล์มาร์คเกอร์ที่มีอยู่ (.mar)/ (.maa)

ปิดไฟล์ที่ใช้งานอยู่ หากไฟล์ไม่มีการแก้ไขที่ยังไม่ได้บันทึก แอพพลิเคชันจะปิดโดยตรง หากไฟล์มีการแก้ไขที่ยังไม่ได้บันทึก แอปพลิเคชันจะเปิดหน้าต่างถามคุณว่าคุณต้องการบันทึกไฟล์ที่เปิดอยู่หรือไม่ คลิก [บันทึก] เพื่อบันทึกการแก้ไข คลิก [ไม่บันทึก] เพื่อยกเลิกการบันทึกการแก้ไข และไฟล์จะยังคงเดิมเหมือนก่อนหน้านั้น คลิก [ยกเลิก] เพื่อกลับไปที่ไฟล์มาร์คเกอร์ปัจจุบัน

ช่วยให้ผู้ใช้สามารถบันทึกการแก้ไขสำหรับไฟล์มาร์คเกอร์ปัจจุบัน หรือบันทึกไฟล์มาร์คเกอร์ใหม่ได้

* หากผู้ใช้กำลังทำงานกับไฟล์มาร์คเกอร์ปัจจุบัน (ที่บันทึกไว้ก่อนหน้านี้) และต้องการบันทึกการแก้ไข ให้คลิก [บันทึก … ] จากนั้น * ที่แสดงข้างชื่อไฟล์จะหายไป: >
* หากผู้ใช้กำลังทำงานกับไฟล์มาร์คเกอร์ใหม่ ให้คลิก [บันทึก … ] แล้วกล่องโต้ตอบบันทึกจะปรากฏขึ้นเพื่อให้ผู้ใช้ป้อนชื่อไฟล์ เลือกรูปแบบไฟล์ และเลือกเส้นทาง >

ช่วยให้ผู้ใช้สามารถบันทึกไฟล์ที่มีอยู่ภายใต้ไดเร็กทอรีอื่น/ชื่ออื่น หรือในเวอร์ชันอื่น (เวอร์ชันปัจจุบันเป็นค่าเริ่มต้น หากต้องการเวอร์ชันก่อนหน้า ให้เลือกจากรายการแบบดึงลง)

จะลบขั้นตอนก่อนหน้าทั้งหมดจนถึงครั้งสุดท้ายที่บันทึกไฟล์

จะช่วยให้ผู้ใช้สามารถดูและเปิดไฟล์มาร์คเกอร์ก่อนหน้านี้ในรายการได้ (สูงสุด 10 ไฟล์) คลิกชื่อเพื่อเปิดไฟล์

ชื่อไฟล์ในรายการจะแสดงเป็นสีเทาหากไฟล์ถูกลบออกหรือมีการเปลี่ยนไดเร็กทอรี ซึ่งตอนนี้ยังไม่สามารถเปิดได้

ใน V7.0 ตำแหน่งของรายการ [ค้นหา … ] นั้น จะย้ายจากเมนู [ไฟล์] ไปที่เมนู [แก้ไข]

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ [ค้นหา … ] โปรดดูส่วนที่เกี่ยวข้องใน แนะนำเมนู [แก้ไข] เบื้องต้น

ช่วยให้ผู้ใช้สามารถป้อนและบันทึกข้อมูลที่เป็นประโยชน์เพื่อเชื่อมโยงกับไฟล์ที่เปิด ช่วยอำนวยความสะดวกผู้ใช่ในการค้นหาไฟล์

ตั้งรหัสผ่านสำหรับการรักษาความปลอดภัยไฟล์:

ต้องป้อนรหัสผ่านเท่านั้น จึงจะสามารถเปิดไฟล์ได้:

รหัสผ่านจะเป็นแบบไวต่ออักษรตัวพิมพ์ใหญ่และเล็ก โปรดจำรหัสผ่านของคุณไว้ให้ดี มิฉะนั้นจะไม่สามารถเปิดไฟล์ได้

หากคุณต้องการลบรหัสผ่าน ให้คลิกปุ่ม [ล้าง] และ [ตกลง] จากนั้นคลิก [บันทึก] ในเมนู [ไฟล์]

จะช่วยให้ผู้ใช้สามารถอัพเดตไฟล์มาร์คเกอร์ได้ โดยเชื่อมโยงกับไฟล์แพทเทิร์นอย่างน้อยหนึ่งไฟล์ การปรับเปลี่ยนที่มีต่อแพทเทิร์นทั้งหมดจะถูกรับรู้โดยแอปพลิเคชันมาร์คเกอร์และผู้ใช้จะได้รับการเตือนเมื่อทำการแก้ไขและบันทึกการแก้ไขดังกล่าว

ใน V7.0 ตำแหน่งของรายการ [ตั้งค่าหน้า… ] จะต่างออกไป โดยจะย้ายไปที่กล่องโต้ตอบ [พิมพ์… ]

ดูข้อมูลเพิ่มเติมได้จากส่วนแนะนำเบื้องต้นเกี่ยวกับ [พิมพ์]

จัดทำข้อมูลเพื่อเตรียมการพิมพ์ไฟล์มาร์คเกอร์ที่ต้องการ

ช่วยให้ผู้ใช้สามารถพล็อตไฟล์มาร์คเกอร์สำหรับการผลิตได้ ผู้ใช้สามารถเลือกข้อมูลที่ต้องการสำหรับการพล็อตมาร์คเกอร์ได้

ใน V7.0 นั้น นี่เป็นตำแหน่งใหม่ของ เพิ่มพล็อตเตอร์/ เครื่องพิมพ์/ พล็อตเตอร์เครือข่าย ตำแหน่งเดิมของฟังก์ชันนี้จะอยู่ภายใต้ เมนู [ตัวเลือก] - [การตั้งค่า] - [พล็อต]

คลิกปุ่ม [เพิ่ม] เปิดกล่องโต้ตอบ ตัวช่วยสร้างการกำหนดค่าพล็อตเตอร์ และเลือกเครื่องพล็อตเตอร์/ เครื่องพิมพ์/ เครือข่ายที่ต้องการ

ตัวอย่าง: - ในการเพิ่มเครื่องพล็อต PAD:

- ในการเพิ่มเครื่องพิมพ์:

* ในการเพิ่มเครื่องพล็อตที่พบในเครือข่ายท้องถิ่น หลังจากเชื่อมต่อเครื่องพล็อตแล้ว ผู้ใช้สามารถส่งไฟล์แพทเทิร์นเพื่อทำการพล็อตโดยทางเครือข่ายได้

วิธีทำ:

1. คลิก [เพิ่ม] - [เครือข่าย];

- ป้อนที่อยู่ IP ของคอมพิวเตอร์ที่ติดตั้ง Plot Manager และเชื่อมต่อกับเครื่องพล็อต
- เปิด Plot Manager จากนั้นคลิกปุ่ม [เริ่ม]
- คลิก [ค้นหา] จากนั้นเครื่องพล็อตจะปรากฏในกล่องโต้ตอบ ให้คลิกรายการที่ต้องการ จากนั้นคลิก [ตกลง] เพื่อเสร็จสิ้น

โปรดเปิดเครื่องพล็อต ก่อนที่คุณจะส่งและพิมพ์ไฟล์

หากมีการเพิ่มเครื่องพล็อตเพิ่มเติม:

ก. ผู้ใช้สามารถเลือกเครื่องพล็อตที่ใช้บ่อยได้ และคลิก [ตั้งเป็นค่าเริ่มต้น] เพื่อตั้งเป็นเครื่องพล็อตเริ่มต้น จากนั้นงานจะถูกส่งไปยังเครื่องพล็อตนี้โดยอัตโนมัติ ดังภาพที่แสดง เครื่องหมาย √ ที่มุมขวาบนของไอคอนพล็อตเตอร์หมายความว่า เครื่องพล็อตนี้ถูกตั้งค่าเป็นเครื่องที่จะใช้โดยอัตโนมัติแล้ว;

ข. หากคุณไม่ต้องการส่งงานไปยังเครื่องพล็อตเริ่มต้น ให้เลือกเครื่องพล็อตที่ต้องการด้วยตัวคุณเอง

ใน V6.0 นั้น ตำแหน่งของ [ตั้งเป็นค่าเริ่มต้น] จะอยู่ภายใต้ เมนู [ตัวเลือก] - [การตั้งค่า] - [พล็อต]

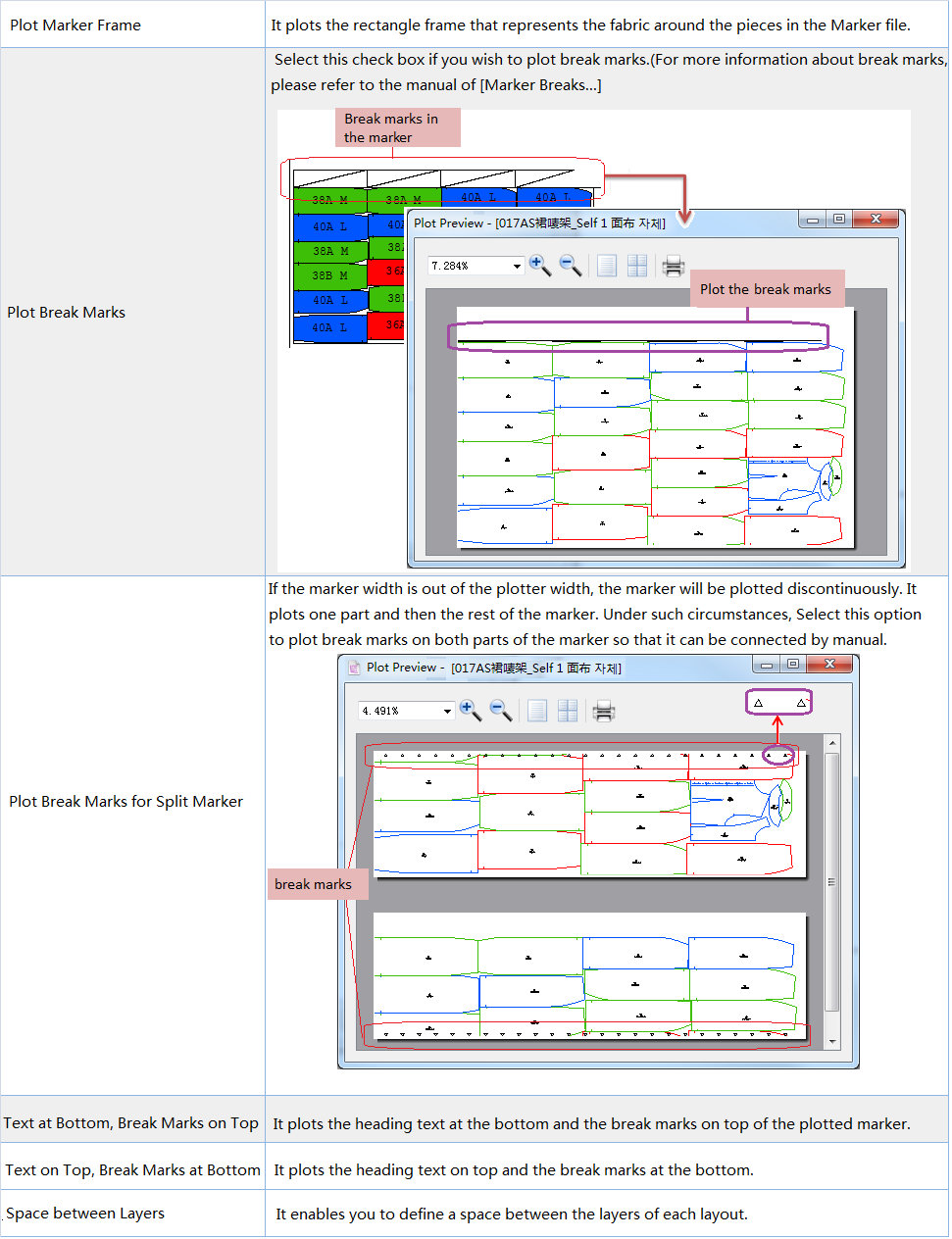

• รายการพล็อต:

- ทั่วไป:

- หัวข้อ:

- ข้อมูลชิ้นงาน:

- สัญลักษณ์:

- การตั้งค่าหน้า:

นำเข้าและเปิดไฟล์จากภายนอก

ตัวอย่างเช่น:

ในการนำเข้าไฟล์ DXF-AAMA (.dxf):

ในการนำเข้าไฟล์ดังกล่าวในรุ่น V6.0:

- คลิก [ไฟล์] - [นำเข้า … ];
- เลือกรูปแบบไฟล์ในกล่องโต้ตอบ (ระบบจะจำตัวเลือกสุดท้ายเป็นตัวเลือกอัตโนมัติ);
- เลือก/ ป้อนรายการนำเข้าที่เกี่ยวข้อง;
- เลือกไฟล์ที่ต้องการแล้วคลิกตกลง

V7.0 จะมีการปรับตำแหน่งเมนูที่สอดคล้องกัน คลิก [นำเข้า…] เพื่อเปิดกล่องโต้ตอบ ผู้ใช้สามารถเลือกรูปแบบไฟล์และไฟล์ที่ต้องการในกล่องโต้ตอบเดียวกันได้ และ V7.0 จะอ่านหน่วยของไฟล์ DXF ที่นำเข้าโดยอัตโนมัติ ช่วยให้ผู้ใช้เปิดไฟล์ได้อย่างรวดเร็ว

เราจะไม่แสดงตัวอย่างทั้งหมดในวิธีการนำเข้ารูปแบบไฟล์อื่น ๆ ขั้นตอนต่าง ๆนั้นแทบจะเหมือนกับขั้นตอนที่แสดงไว้ด้านบน: ไปที่เมนู [ไฟล์]-[นำเข้า…] - เลือกรูปแบบ (ระบบจะจำตัวเลือกสุดท้ายเป็นตัวเลือกอัตโนมัติ) - เลือกไฟล์ที่ต้องการ – ไฟล์เปิด หรือผู้ใช้ต้องเลือกตัวเลือกที่ต้องการก่อนเปิดไฟล์

ช่วยให้ผู้ใช้สามารถส่งออกไฟล์ที่ต้องการในรูปแบบที่สอดคล้องกัน เพื่อใช้ในระบบหรือแอพพลิเคชั่นอื่น ๆ ที่เข้ากันได้

ขั้นตอนใน V6.0:

- เปิดไฟล์มาร์คเกอร์ที่ต้องการ;
- คลิก [ไฟล์] - [นำออก … ];
- เลือกรูปแบบที่ต้องการในกล่องโต้ตอบ (ระบบจะจำตัวเลือกสุดท้าย);
- กล่องโต้ตอบ Cut File ANSI จะปรากฏขึ้น ให้เลือก/ ป้อนตัวเลือก/เนื้อหาที่ต้องการ จากนั้นคลิก [ตกลง] เพื่อดำเนินการ
- จะมีสองสถานการณ์ ดังนี้:

* ก. หากเลือก ใต้เมนู [ตัวเลือก]-[การตั้งค่า]-[Cutter] จากนั้น:

(1). กล่องโต้ตอบจะปรากฏขึ้นเพื่อถามคุณว่าจะไปที่ Opticut View หรือไม่ ให้คลิก ;

(2). กล่องโต้ตอบ เลือกผ้าที่ใช้กับOpticut จะปรากฏขึ้น ให้เลือกผ้า/ชั้นปูที่ต้องการ แล้วคลิกปุ่ม [ตกลง];

(3). จากนั้นระบบจะทำการปรับให้เหมาะสมที่สุด และปรับจุดเริ่มต้นการตัดให้เหมาะสมโดยอัตโนมัติ กล่องโต้ตอบ คำเตือน จะปรากฏขึ้นเพื่อบอกให้คุณทราบว่า จุดเริ่มต้นใดในการตัดชิ้นงาน (เตือนพร้อมหมายเลขลำดับ) ที่ได้รับการแก้ไขแล้ว ให้คลิกปุ่ม [ตกลง] แล้วเปลี่ยนเป็นมุมมอง Opticut;

(4). คลิก [ไฟล์] - [นำออก … ] กล่องโต้ตอบจะปรากฏขึ้น และคลิกปุ่ม [ตกลง];

(5). เลือกไดเร็กทอรี ไฟล์ที่ส่งออกจะถูกตั้งชื่อตามชื่อไฟล์มาร์คเกอร์โดยอัตโนมัติ ซึ่งผู้ใช้สามารถตั้งชื่อใหม่ได้ตามต้องการ

* ข. ในทางตรงกันข้าม หากผู้ใช้ไม่เลือก ภายใต้เมนู [ตัวเลือก]-[การตั้งค่า]-[การตัด] ให้ทำการ: > > (1). เลือกผ้า/ชั้นปูในกล่องโต้ตอบ จากนั้นคลิกปุ่ม [ตกลง];

(2). เลือกไดเร็กทอรี ไฟล์ที่ส่งออกจะถูกตั้งชื่อตามชื่อไฟล์มาร์คเกอร์โดยอัตโนมัติ ซึ่งผู้ใช้สามารถตั้งชื่อใหม่ได้ตามต้องการ >

แนะนำเบื้องต้นในกล่องโต้ตอบการส่งออก Cut File ANSI:

** ใน V7.0 นั้น กล่องโต้ตอบสำหรับการส่งออกไฟล์ Cut ANSI จะลดลง และเพิ่มฟังก์ชันการแสดงตัวอย่างการตัด: **

* ลบกล่องโต้ตอบการเลือกผ้า แล้วเพิ่ม รายการผ้า และ ปุ่มชั้นปู ในกล่องโต้ตอบการส่งออก Cut File ANSI; >
* ลบกล่องโต้ตอบที่ถามว่าไปที่มุมมอง Opticut หรือไม่ แล้วเพิ่มตัวเลือก ไปที่ มุมมอง Opticut ในกล่องโต้ตอบนั้น >
* เพิ่มปุ่มแสดงตัวอย่างการตัด

ขั้นตอนในการส่งออก Cut File Eastman (.txt) นั้น จะเหมือนกับการส่งออก Cut File ANSI ที่แนะนำข้างต้น แต่จะมีตัวเลือกบางอย่างในกล่องโต้ตอบที่แตกต่างกัน

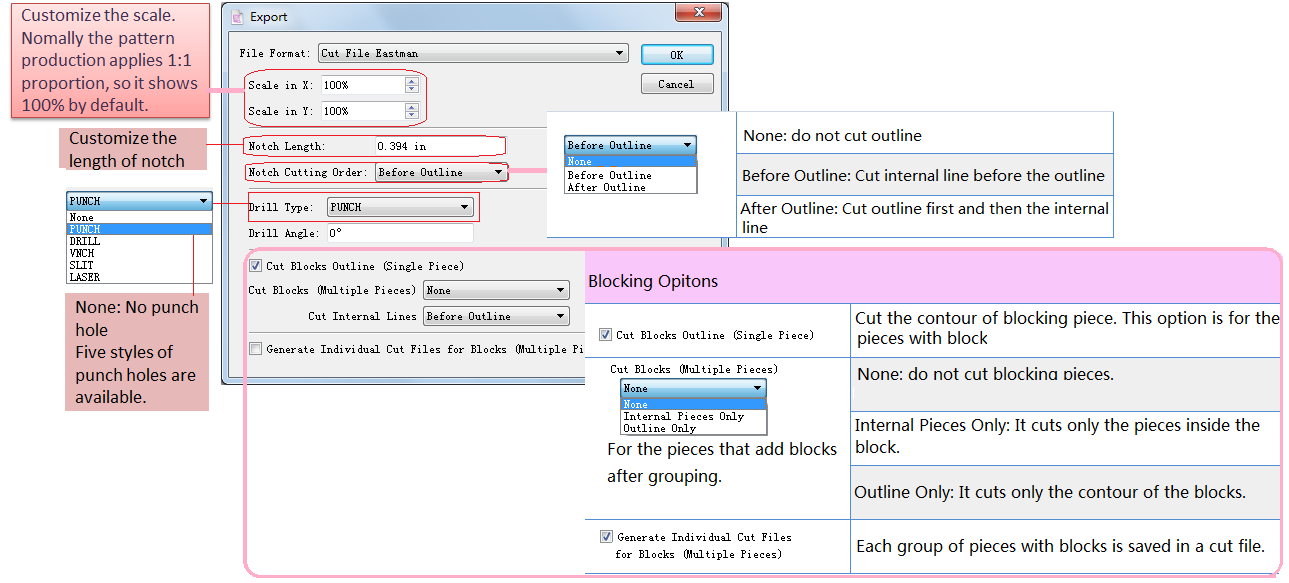

ตัวเลือกสำหรับการส่งออก Cut File Eastman (.txt):

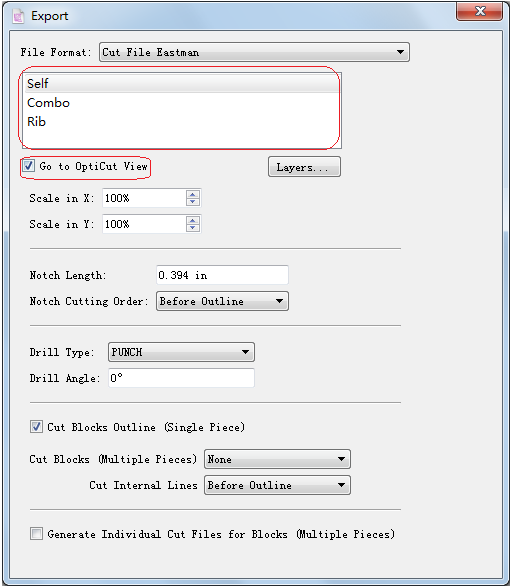

** การปรับให้เหมาะสมสำหรับการส่งออก Cut File Eastman (.txt) ใน V7.0 **

* ลบกล่องโต้ตอบ การเลือกผ้า แล้วเพิ่ม รายการผ้า และ ปุ่มชั้นปู ในกล่องโต้ตอบการส่งออก Cut File ANSI;
* ลบกล่องโต้ตอบที่ถามว่าไปที่มุมมอง Opticut หรือไม่ แล้วเพิ่มตัวเลือก

**

ไปที่ มุมมอง Opticut ** ในกล่องโต้ตอบนั้น (ตัวเลือกนี้จะปรากฏเฉพาะเมื่อผู้ใช้เลือก ใต้เมนู [ตัวเลือก]-[การตั้งค่า]-[การตัด]).

การปรับให้เหมาะสมสำหรับการส่งออก Cut Labels ใน V7.0:

* ลบกล่องโต้ตอบการเลือกผ้า แล้วเพิ่ม รายการผ้า และ ปุ่มชั้น ในกล่องโต้ตอบการส่งออก Cut File ANSI;

นี่เป็นรายการส่งออกใหม่ใน V7.0 ให้ส่งออกไฟล์ Marker Info (.xml) สำหรับใช้ในซอฟต์แวร์การจัดการเสื้อผ้า

วิธีการส่งออก:

ไฟล์ Marker Info (.xml) สามารถเปิดและอ่านใน Excel ได้ โดยสามารถบันทึกเป็นไฟล์ Excel ได้ตามต้องการ

วิธีเปิดและอ่านใน Excel:

DXF-Nester (.dxf) จะถูกส่งออกเพื่อใช้ในซอฟต์แวร์เนสติ้งแบบอัตโนมัติ เนสเตอร์เวอร์ชันเก่าเท่านั้น ให้ส่งออกผ้าและชั้นปัจจุบันเท่านั้นในแต่ละครั้ง

วิธีทำ:

- เปิดไฟล์มาร์คเกอร์ที่ต้องการ;
- คลิก [ไฟล์]-[นำออก];
- เลือกรูปแบบที่ต้องการในกล่องโต้ตอบ (ระบบจะจำตัวเลือกสุดท้าย);
- เลือกไดเร็กทอรี ไฟล์ที่ส่งออกจะถูกตั้งชื่อตามชื่อไฟล์มาร์คเกอร์โดยอัตโนมัติ ซึ่งผู้ใช้สามารถตั้งชื่อใหม่ได้ตามต้องการ

- เปิดไฟล์มาร์คเกอร์ที่ต้องการ;
- คลิก [ไฟล์]-[นำออก];
- เลือกรูปแบบที่ต้องการในกล่องโต้ตอบ (ระบบจะจำตัวเลือกสุดท้าย);
- เลือกผ้าและชั้นที่ต้องการ;
- เลือกไดเร็กทอรี ไฟล์ที่ส่งออกจะถูกตั้งชื่อตามชื่อไฟล์มาร์คเกอร์โดยอัตโนมัติ ซึ่งผู้ใช้สามารถตั้งชื่อใหม่ได้ตามต้องการ

การปรับให้เหมาะสมสำหรับการส่งออก DXF-AAMA (.dxf) ใน V7.0:

* ลบกล่องโต้ตอบการเลือกผ้า แล้วเพิ่ม รายการผ้า และ ปุ่มชั้นปู ในกล่องโต้ตอบการส่งออก Cut File ANSI;

การปรับให้เหมาะสมสำหรับการส่งออก Illustrator™(.txt) ใน V7.0:

* ลบกล่องโต้ตอบการเลือกผ้า แล้วเพิ่ม รายการผ้า และ ปุ่มชั้น ในกล่องโต้ตอบการส่งออก Cut File ANSI;

วิธีการส่งออก PAD System Manager (.txt) และ PAD System Manager (.xml) จะเหมือนกัน ให้ใช้ PAD System Manager (.txt) เป็นตัวอย่าง:

ปิดหน้าต่างแอปพลิเคชัน หน้าต่างจะปิดไปเลยหากไม่มีการปรับเปลี่ยนแก้ไข

หากมีการแก้ไขใด ๆ ที่ยังไม่ได้บันทึก กล่องโต้ตอบจะถามว่าคุณ เช่น:

บันทึก: บันทึกการแก้ไขและปิดหน้าต่าง

ไม่บันทึก: ปิดหน้าต่างโดยไม่บันทึกการแก้ไขเปลี่ยนแปลง

** ยกเลิก

**

: กลับไปที่หน้าต่าง
