普通款女式胸圍繪製
此款如下繪製步驟為V6.0版本的詳細操作步驟， 如果您用的是V7.0， 操作步驟會稍有不同。
部位尺寸表/工藝圖：
繪畫胸圍下杯樣片步驟：
- 打開紙樣軟件：建立一份新檔案, 再進入菜單[選項]— [設置]—[顯示]，選擇所需的英寸/釐米/毫米, 設置好所需繪製的單位。
- 在(視窗左下角選擇25%比例顯示)：選取“矩形”工具，按住Alt(Windows)或Option(Macintosh)鍵, 左擊鼠標，彈出繪制矩形視窗，在視窗裡直接輸入闊度15.5cm(6.1in)，寬度8.5cm(3.35in)尺寸,確定後顯示出下圖矩形圖：
3. 用“游標”
工具 選中圖中A線段，取“平分線段”
工具 ，在線上點擊一下彈出下圖視窗輸入所需線段等分數量2, 按確定鍵，顯示下圖的平分點A。
4. 用“游標”
5. 用“游標”工具
，按下鍵盤Alt(Windows)或Option(Macintosh)鍵, 對準起點左擊一下鼠標，彈出視窗選擇”垂直”並輸入4.7 cm或1.85 in,按確定鍵加出下圖C和D線段上兩點。
6. 用“游標”工具
工具 ,在起點上點擊一下鼠標,彈出下圖視窗, 輸入所需距離1.4 cm或0.55 in, 按“確定”鍵, 加出下圖新定位點。
7. 用“游標”工具
8. 用“游標”工具
9. 選擇“游標”工具
10. 用”游標“工具
- 再用“游標”工具
- 取“直線拉灣“工具，分別對著四條直線點擊按住滑鼠向外移動滑鼠，將灣線畫順如下兩幅圖形灣線效果：

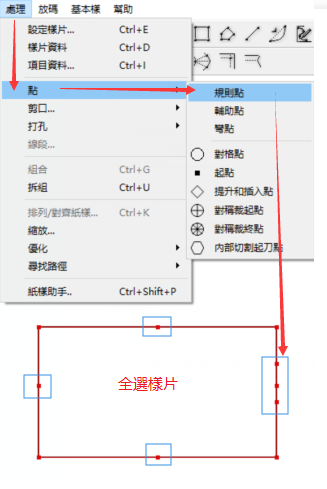

- 取“加點“工具，對著灣線上所需位置點擊一下，在灣線上會自動加出規則點將灣線分段，可通過用“游標”
- 以上步驟完成下杯樣片製作效果圖：
繪畫胸圍上杯樣片步驟：
- 選取“矩形“
2. 用“游標“工具

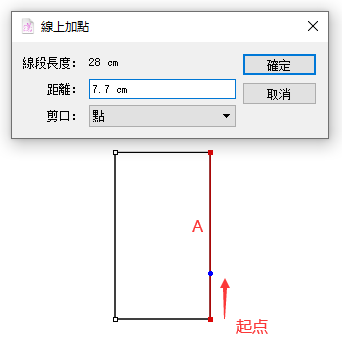

, 在起點上點擊一下, 彈出下圖視窗, 輸入所需距離7.7 cm或3.03 in, 按”確定”鍵得出下圖新定位點。
3. 用“游標“工具
4. 用“游標“工具
5. 用“游標“工具
6. 用“游標”工具
7. 用”游標“工具
8. 用“游標“工具
9. 用“游標“工具
10. 用”游標“工具
- 用“游標“工具
- 取“在Y軸兩點對齊”工具，然後先點擊“A點”再點擊“B點”，則系統以A點不動拉直B點，如下圖效果。
- 取“灣線“ 工具
- 取“加點“工具
- 以上步驟完成上杯樣片製作效果圖：
繪畫胸圍雞心樣片步驟：
- 選取“矩形“ 工具
2. 用”游標“工具
3. 用“游標“工具
4. 用”游標“工具
5. 用“游標“工具
, 在起點上點擊一下鼠標，彈出“線段長度”視窗，在新長度欄位輸入所需尺寸：1cm/0.394in，點選”僅在X軸向移動”, 按”確定”後線段修改為新長度.
6. 用“游標”工具
1. 取“直線拉灣“工具
2. 用“游標”工具
對住雞心中線點擊一下，雞心樣片自動打開，如下圖所示：
以上步驟完成雞心樣片製作效果圖：
繪畫胸圍後翼樣片步驟：
- 選取“矩形“ 工具
2. 用“游標”工具
3. 用“游標”工具
4. 用“游標”工具
5. 用“游標“工具
6. 用“游標”工具
7. 取”灣線”工具
8. 取“加點“工具
9. 以上步驟完成後翼樣片製作效果圖：
