PAD系統提供了一系列的工具和選項作為紙樣放碼之用, 方便用戶對紙樣進行放碼操作.

在對樣片進行放碼之前, 需先設定尺碼.

- 點擊菜單欄 [放碼] - [尺碼設定]
- 在彈出的尺碼設定視窗中設定尺碼總數：

1. 用戶可按需自由設定基本碼、修改所設碼數的號碼/代號, 並設定分組 (加細碼、細碼、基本碼、大碼、加大碼)

- 通過點擊每項需要修改的號碼欄 / 代號欄, 輸入所需號碼 / 代號, 雙擊每碼對應的跳碼欄出現分組下拉菜單按需設定分組, 雙擊每碼相對應的顏色欄自由設定顏色：

1. 通過點擊 [生成] 按鈕, 調出 [修改尺碼與分組] 對話框, 進行數字尺碼名稱、分組 的快速修改：

當然, 做呎碼設定還有另外一種便捷的方法：直接調用尺碼目錄里的呎碼設定, 詳細操作步驟請查閱第二章 [放碼]菜單里的尺碼設定部分.

關於呎碼設定對話框介紹請查閱第二章 [放碼] 菜單之介紹.

PAD系統提供了如下放碼工具：

非放碼顯示狀態下此些放碼工具是不顯示於工具欄的, 如要顯示放碼工具和樣片的放碼網狀, 需先勾選 [顯示] 菜單下的 [放碼顯示].

下面將一一介紹放碼工具的使用操作：

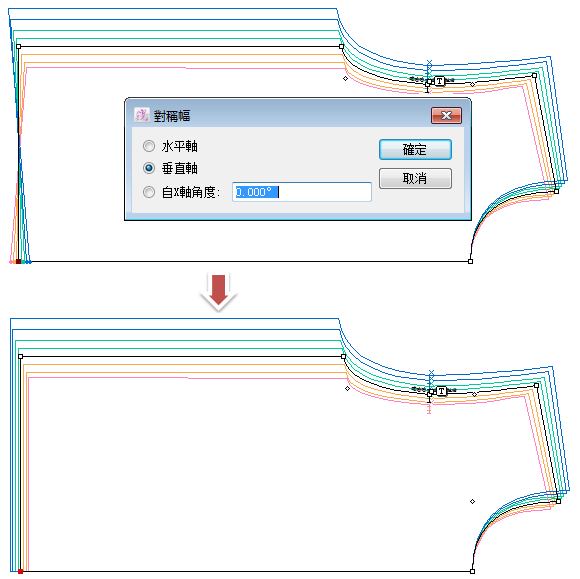

如下圖, 前中下擺點放碼放錯了方向, 需要改正, 則可用到此工具:

- 激活樣片
- 選擇 工具
- 點擊需要修改的點
- 移動鼠標拉出對稱軸線, 將線拖動至所需位置再左擊一下(如下圖所舉例，可拖動至此線另一端點處點擊此端點)

V7.0新版優化 后操作步驟與V6.0基本相同, 不同之處為：第3步點擊需要修改的點後移動鼠標, 游標右下角處即出現對幅放碼對話框, 可直接輸入對幅角度, 或按鍵盤Tab鍵跳到不同的選項/欄位以選擇所需之選項.

V6.0 ：

- 激活樣片
- 選擇 工具
- 按住 Alt (Windows) 或 Option (Macintosh) 或 Alt+Windows (Linux) 鍵, 點擊一下需要修改的點
- 在出現的對話框中勾選相應的選項或輸入想要的角度:

V7.0新版優化 后操作步驟:

- 激活樣片
- 選擇 工具
- 點擊需要修改的點, 移動鼠標拉出對稱軸線, 此時游標右下角出現對幅對話框
- 按需輸入對幅角度, 或按鍵盤Tab鍵選擇所需選項, 然後任意處左擊結束操作

通過此工具可以將放碼點以基本碼的點為中心, 按需旋轉至任意所需的角度.

- 激活樣片
- 選擇 工具
- 點擊要修改的點, 在任意處按住鼠標左鍵拖曳, 即可旋轉

V7.0新版優化后操作步驟稍後介紹.

V6.0 ：

- 激活樣片
- 選擇 工具
- 按住 Alt (Windows) 或者 Option (Mac) 鍵, 左擊需要修改的點
- 在對話框內勾選條件, 或者輸入所需的角度, 點擊 [確定] 按鈕即可

V7.0新版優化 后操作步驟:

- 激活樣片
- 選擇 工具
- 點擊需要修改的點(中碼點), 游標變成十字狀, 並且此點其他碼的點均顯示出來, 此時移動十字狀游標, 則出現虛線
- 點擊最大碼放碼點或者最小碼放碼點, 往所需旋轉的方向移動, 則出現旋轉角度及示意圖, 游標右下角處亦顯示旋轉放碼對話框
- 可隨意旋轉至所需角度左擊結束; 或輸入具體角度 / 通過按鍵盤Tab鍵選擇所需選項, 然後任意處左擊結束操作.

通過此工具可以對每個放碼點之各個碼進行手動微調.

具體操作步驟：

可先設置好底影, 以便修改過程中作修改前後之對比. 底影設置之具體步驟請查閱 [顯示] 菜單之[底影]部分的詳細介紹. 1. 激活樣片 2. 選擇 工具 3. 點擊要修改的點(中碼點), 出現每個尺碼之放碼點 4. 選擇並拖曳要修改尺碼的點至所需位置

允許用戶將已放碼的點的放碼值抄錄至另一點 (或多點) 上.

- 激活樣片
- 選擇 工具
- 點擊被抄錄 (複製) 的點
- 在對話框內設置好條件後, 點擊確定
- 點擊要放置 (粘貼) 放碼數值的點; 如要粘貼至多個點, 需先按住 Shift 鍵不放, 再點擊要放置放碼數值的點, 則可一次放置 (粘貼) 到多個點上

允許用戶對所選的對象進行平衡放碼.

- 選擇要放碼的線
- 選擇 工具
- <WRAP>

  * **點一下線的隨意一邊** <WRAP>

=== NOTE ===

點哪一邊則該邊為正值 </WRAP> </WRAP>

- 在彈出的對話框輸入放碼值

允許用戶改變放碼演變的對齊方式.

舉例:

- 激活樣片
- 選擇 工具
- 點擊需要作對齊的點 (#1), 再點擊另一作對齊的點 (#2)
- 倒過來點擊需作對齊的點 (#2), 再點擊需作對齊的一點 (#1)

>

允許用戶複製一個樣片上的一段線段/連接在一起的N端線的放碼演變至另一個樣片上.

被複製和放置的對象, 規則點的數量需要一致.

具體操作步驟：

- 選中被複製的已放好碼的線與需要放置的未放碼的線
- 選擇 工具
- 點被複製的線的頭尾兩端點的任一端點(如圖示中的點A)出現十字架
- 點擊相對應的另一線的點(如圖示中的點B)

此工具的使用為方便用戶處理彎線放碼圓順問題.

這樣操作:

- 選擇需要圓順的彎線
- 選擇
- 點擊彎線的其中一個端點
- 在對話框內勾選條件

一般彎度較大的袖攏、領圍可以選擇 平均放碼樣片必須是矩形

- 選取需修改的線段
- 選擇
- 點擊兩端點作為要平均放碼的矩形範圍
- 在對話框內勾選條件, 按確定

- 選擇目標
- 選擇
- 按住 Alt (Windows) 或 Option (Macintosh) 或 Alt+Windows (Linux) 鍵, 游標變為十字時, 左擊一下其中一點
- 在出現的對話框中勾選所需的選項後點擊確定:

> #### NOTE > 操作對象需是內部線線、口袋、褶子等方可做此操作,如不能操作時，請檢查所選擇對象是否屬於樣片內部線等, 如不是, 可先進行組合再行操作.

V6.0：按下圖所示一步步操作：

V7.0：按下圖所示一步步操作：

V6.0：按下圖所示一步步操作：

V7.0：按下圖所示一步步操作：

根據要求放好碼后一般需要對齊某些點/線, 檢查所放碼/網狀對不對.

有關放碼的所有操作都需勾選 [顯示] 菜單下的 [放碼顯示].

如何作對齊:

- 選中要作對齊的點/線
- 按住鍵盤上 Alt (Windows) 或 Option (Macintosh) 或 Alt+Windows (Linux) 鍵不放, 將游標移至工具圖標上, 此時游標變成十字狀, 左擊一下鼠標，則網狀已對齊前面所選的點/線.

PAD系統提供三種不同的放碼模式, 方便用戶對紙樣進行放碼.

- 選中需要放碼的線 / 點 (或多個需要放碼的放碼值相同的點)
- 點擊軟件菜單欄 [放碼] — [放碼資料] (或直接按快捷鍵 Ctrl+J ) 調出放碼資料表放碼

如果所放碼是規則放碼 (也就是细碼組、大碼組等各個碼數分組, 每組組內檔差一致), 則可用規則放碼表放:

如所放碼是不規則的放碼 (也就是每個碼的檔差不一樣, 沒有一定的規則) 則需用不規則放碼表來放:

規則放碼除了可以用規則放碼表來放碼也可用不規則放碼表來放, 不規則放碼則 只能用不規則放碼表來放碼

運用放碼箭頭放碼, 無需根據放碼方向分辨放碼正負值以輸入放碼數值放碼. 通過選擇放碼檔差值, 點擊放碼箭頭進行樣片放碼即可.

進行箭頭放碼前, 首先需要調出放碼箭頭視窗:

點擊 [顯示] 菜單 - [顯示窗口] - [顯示放碼箭頭]

- 選擇需要放碼的點 (多個點) / 線
- 點選箭頭放碼表左下角檔差值 > #### NOTE > 如沒所需的檔差供選擇, 則可編輯輸入所需檔差. > 1. 在選擇檔差的下拉菜單中, 拖動菜單到最下面 > > > 2. 點擊 [編輯], 打開 [演變] 對話框 > 3. 選單位, 然後點擊 [新], 輸入所需檔差後點擊 [確定]

V7.0版本調整, 用戶可直接按需輸入檔差, 不需以上操作. > 3. 選擇當前放碼的具體呎碼 4. 點放碼箭頭進行放碼

按箭頭放碼, 每按一次會依據你先前所選檔差而遞增

舉例, 如下圖T恤的下擺:

放碼規則庫允許用戶建立常用的放碼數據庫, 方便用戶調用.

例如:

點擊每項預先設置好的放碼項前面的三角, 可以查看具體的放碼數值.

舉例說明:

- 點擊放碼數據庫下拉菜單 [新…], 打開儲存對話框
- 在彈出的儲存對話框輸入文件名後點擊保存

1. 點擊放碼規則庫列表功能菜單 新, 輸入名稱及所需的放碼數值, 點擊確定;

或打開已放碼的紙樣, 直接複製放碼數據

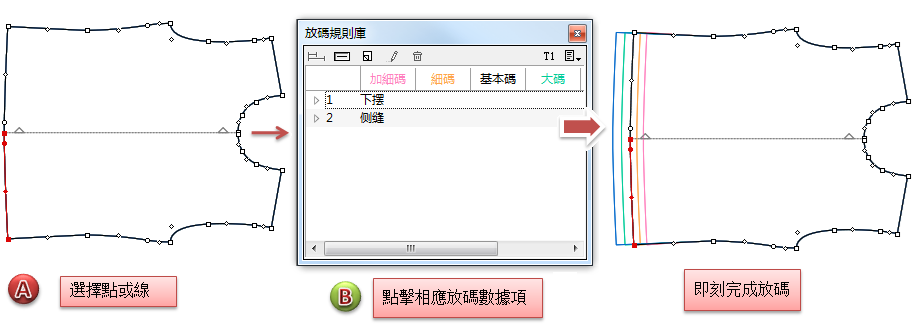

建立好放碼規則庫後, 用戶可在製作紙樣中直接使用放碼規則庫中的數據進行放碼, 提高用戶打版效率.

這樣操作:

- 選中需要放碼的點或線
- 點擊放碼規則庫中相應的放碼數據項, 如: 下擺
- 選中的點或線即按照所點擊的數據項完成放碼
