用戶可將樣片上的某一部分設為樣片.

舉例說明: 假設要設定A部分為樣片:

- 將游標移至A部分再右擊滑鼠, 調出右鍵菜單, 點擊 從剪切處設定樣片
- A部分輪廓著色, 表示已被選擇, 同時跳出對話框
- 在 [設定樣片] 對話框輸入或勾選要所需的樣片資料, 點擊確定即可.

用戶可從最外輪廓設定樣片.

用戶可在指定樣片查看放碼網狀或進行放碼操作.

已放碼的樣片可顯示放碼網狀:

並出現放碼工具:

更多放碼操作可參考放碼章節介紹.

此功能與 [顯示] 菜單下的 在縫紉線上操作 是一樣的. 用戶可參考本章的 [顯示]菜單的 在縫紉線上操作 介紹.

此功能與 [顯示] 菜單下的 顯示縫紉線放碼 是一樣的. 用戶可參考本章的 [顯示] 菜單的 顯示縫紉線放碼 介紹.

此功能與 [處理] 菜單下的 樣片資料 是一樣的. 用戶可參考本章的 [處理] 菜單的 樣片資料 介紹.

放大指定樣片至工作區域的中央, 方便用戶查看、修改樣片.

允許用戶快速地將指定樣片加入紙樣範本中.

- 右擊樣片, 點擊右鍵菜單的 建立紙樣模版
- 輸入名稱, 點擊確定
- 該樣片即加入了紙樣模版中

有關紙樣範本的更多資料, 可參考 [顯示] 菜單下的 [顯示紙樣範本] 部分.

允許用戶直接在樣片上添加圖片, 方便用戶直接將印花、繡花等圖樣直接添加到樣片上. 可直接送出繪圖打印, 從而摒棄分別將樣片和圖片打印出來再手工粘貼的低效做法.

- 在樣片需要添加圖片的位置右擊鼠標, 點擊右鍵下拉菜單的 [添加圖片…]
- 調出對話框, 去到具體儲存路徑下, 選擇要添加進來的圖片后點擊 [確定] >

在 [顯示] 菜單下的 [顯示] —— [圖片] 一項允許您在工作區域顯示 / 隱藏圖片：

勾選 [圖片] 一項則為顯示圖片;

不勾選 [圖片] 一項則為隱藏圖片.

添加進來的圖片, 假如位置不對 / 要移動位置, 可這樣操作：

ａ．指示標工具下, 選中圖片, 按住鼠標左鍵不放拖動圖片到到所需位置再釋放鼠標.

ｂ．指示標工具下, 選中圖片, 使用鍵盤 (上、下、左、右) 箭頭移動圖片到所需位置.

可對圖片進行隨意的旋轉, 或者按預設的每N° (N°為15°的倍數) 旋轉, 或者以精確的角度旋轉.

隨意旋轉旋轉圖片

- 選擇想要旋轉的圖片
- 點選 工具
- 點擊不動點 (即係軸心點), 再點擊任意處不放鼠標進行拖曳旋轉
- 釋放鼠標

每N°旋轉旋轉圖片

- 選擇想要旋轉的圖片
- 點選 工具
- 點擊不動點 (即係軸心點), 按住 Shfit鍵 不放, 再點擊任意處不放鼠標進行拖曳旋轉, 即可以按預設的每N° (N°為15°的倍數)旋轉
- 釋放 Shfit鍵 和鼠標 >

以精確的角度旋轉

- 選擇想要旋轉的圖片
- 點選 工具
- 按著 Alt (Windows)或 Option (Mac)鍵不放, 點擊不動點 (即係軸心點)
- 在出現的對話框內輸入度數後, 按 [確定] >

- 點選 工具
- 選擇想要旋轉的圖片
- 左擊 左上角的端點 / 右上角端點 不放鼠標進行拖動, 則可隨意調整圖片大小 >

允許對圖片左下角規則點和右上角規則點添加放碼值放碼.

具體操作步驟：

- 選中圖片需要放碼的點(比如右上角規則點)
- 點擊菜單 [放碼]——[放碼資料…] 調出放碼資料對話框
- 輸入具體的放碼檔差數值, 點擊 [確定]

當您保存紙樣檔案.sty 文件時, 圖片文件會跟著自動保存於同一路徑下 (紙樣文件和圖片文件需在同一目錄下). 圖片文件的格式為.pmg, 如下圖所示：

如下三種情況時:

- 改變了.sty 紙樣文件的名稱;
- 改變了.pmg 圖片文件的名稱;
- .sty 紙樣文件和 .pmg 圖片文件不在同一路徑下 (搬移文件出錯或者傳送文件時漏傳文件所致)

會導致圖片文件丟失 (也就是: 打開紙樣檔案時，讀取不到相應的圖片文件) 提示對話框如下：

繼續 – 手動去選擇相應的圖片文件

取消 – 關閉對話框, 將會顯示一個方形來代替顯示圖片的位置.

直接打印紙樣的同時將樣片上的圖片也打印出來.

目前我們PAD的OEM繪圖機 & HP（惠普）打印機, 均可打印樣片出來的同時將圖片也列印出來. 其他不支持圖片繪製的繪圖機則只能將圖片框架印出來.

帶有圖片文件的紙樣文件輸出為其他格式：DXF-AAMA ; DXF-ASTM ; Illustrator(.txt) ; 绘图档案(.plt) , 則樣片上的圖片將被轉成矩形顯示：

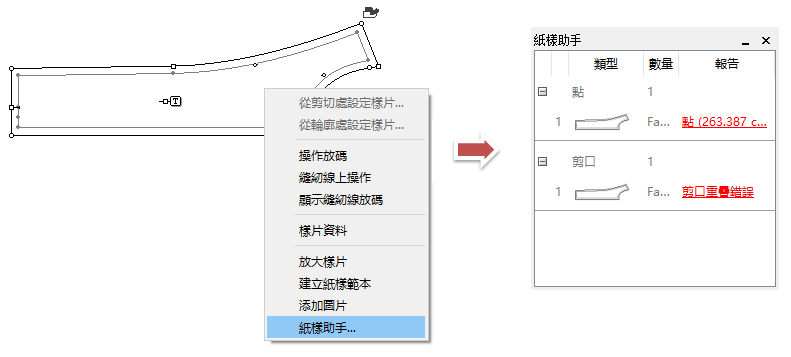

檢查指定樣片是否有錯誤之處.

有關紙樣助手的更多資料, 請參考 [處理] 菜單下的 [紙樣助手…] 部分
