- 建立新的空白款式檔, 進行開樣打版.
- 或調用系統基本樣庫的基本樣：裙、衣衫、褲、袖. (V7.0 將基本樣庫調整至菜單[基本樣], 詳細介紹請轉至[基本樣]菜單部分)

V6.0 建立新的空白款式檔具體操作步驟：

- 點擊[檔案] —— [新…]
- 在彈出的 [基本檔案] 對話框點選 “新款式”, 然後點擊 [確定] 按鈕

而在V7.0中, 則是直接點擊 [新…] 即可建立新的空白款式檔.

V7.0 新開多個款式檔 / 打開多個之前建立保存好的款式檔, 會另開軟件窗口, 也就是一個檔案一個軟件窗口; 而V6.0則是在同一個軟件窗口：

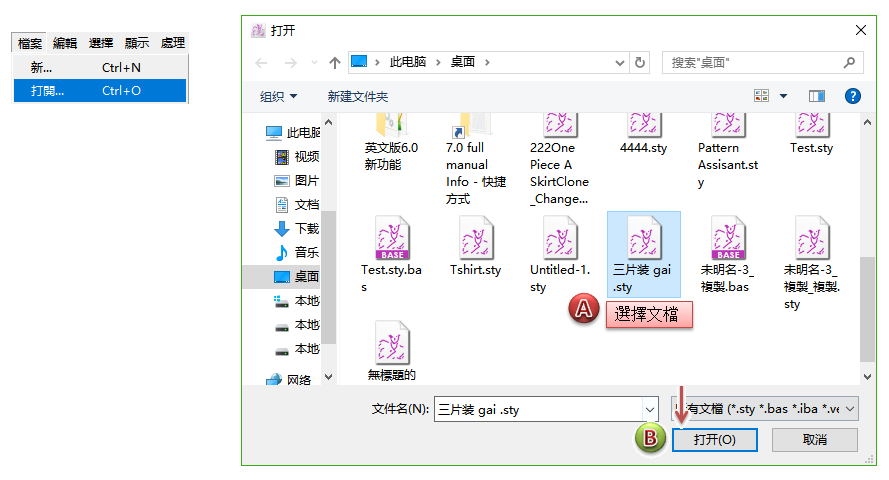

打開之前建立並已保存的紙樣檔案 (.sty) / (.bas)

支持直接打開Gerber檔案 (.zip) 或 Lectra檔案 (.iba, .vet).

將讀圖儀所讀圖儲存的檔案打開至PAD系統打版應用軟體.

點擊對話框右邊相應檔案名稱旁邊的加號 , 可查看所讀的檔案的具體的樣片：

併入當前檔案: 勾選此選項, 則所選讀圖檔案將併入落入當前所打開的紙樣檔案.sty里. 如不勾選, 則系統另開一空白.sty檔案, 所選讀圖檔案將落入此空白.sty檔案里.

選中讀圖檔案, 點擊 [確定] 按鈕, 即可在紙樣軟件里打開此讀圖檔案：

[取消]按鈕: 關閉此 讀圖儀報表 對話框.

允許用戶將來自其他文檔中的樣片, 添加到當前打開的檔案中, 方便用戶對多個樣片進行處理.

例如, 在打開的Pattern Assistant.sty中, 點擊 [打開其他…], 在跳出的對話框內選擇Tshirt.sty, 則Tshirt.sty中的所有內容添加進Pattern Assistant.sty中.

關閉當前工作的紙樣檔案. 如果打開的舊檔案沒做過任何修改則直接關閉此當前檔案, 如有作修改則在關閉前, 跳出一個對話框提示用戶是否保存修改. 點擊 [儲存] 按鈕則為保存修改, [放棄]按鈕則不保存修改, 文檔的內容會保持在上一次保存的狀態. 點擊[取消] 按鈕則不關閉檔案, 用戶可以繼續編輯當前檔案.

允許用戶保存對當前紙樣檔案的修改, 或者是保存新建的紙樣檔案.

如果用戶是在當前開啟的檔案(之前已保存過的紙樣檔案)上工作, 點擊 [保存…] 則將所修改的內容保存到當前的檔案上. 作保存操作前, 左上角檔案名稱旁邊帶有星號*, 作保存操作後則星號*消失：

如果用戶是在新建的紙樣檔案上工作, 點擊 [保存…], 則需要鍵入文件名, 選擇文件格式, 並選擇檔案保存的路徑.

此功能的增設是為了方便用戶管理 & 查看檔案的更改.

此功能保留的變更集最多為3個, 比如當前處理的檔案為Test.sty, 則進行修改過程中可儲存變更集為Test_1; Test_2; Test_3;

用Test.sty紙樣檔案來說明此功能：

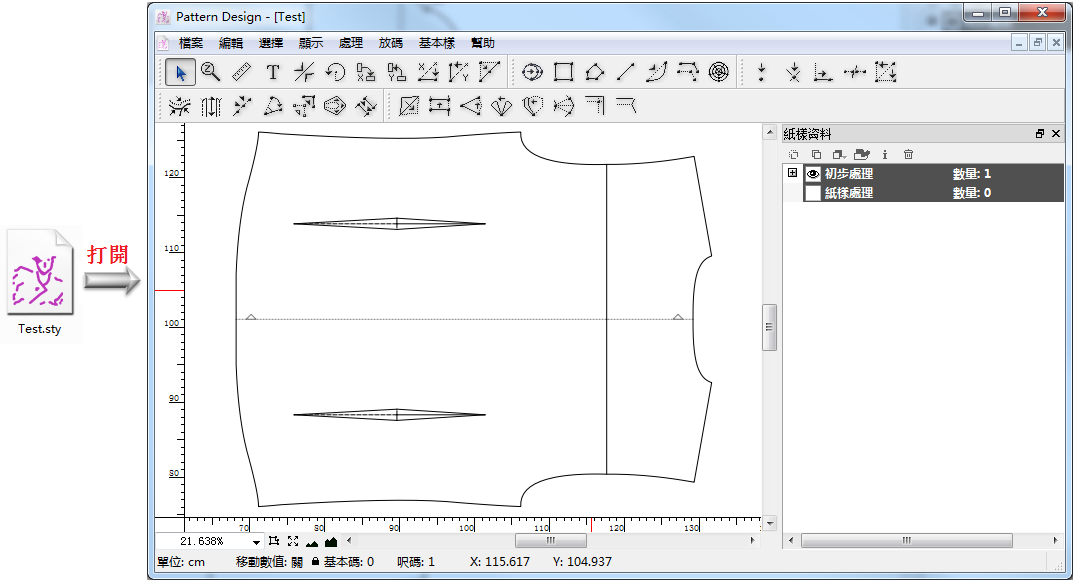

- 打開Test.sty紙樣檔案

2. 例如修改檔案中的後片, 加長了衣長, 然後點擊 [檔案] 菜單下的 [儲存變更]. 則 [處理] 菜單下的 [變更顯示] , 保留了一個變更集Test_1

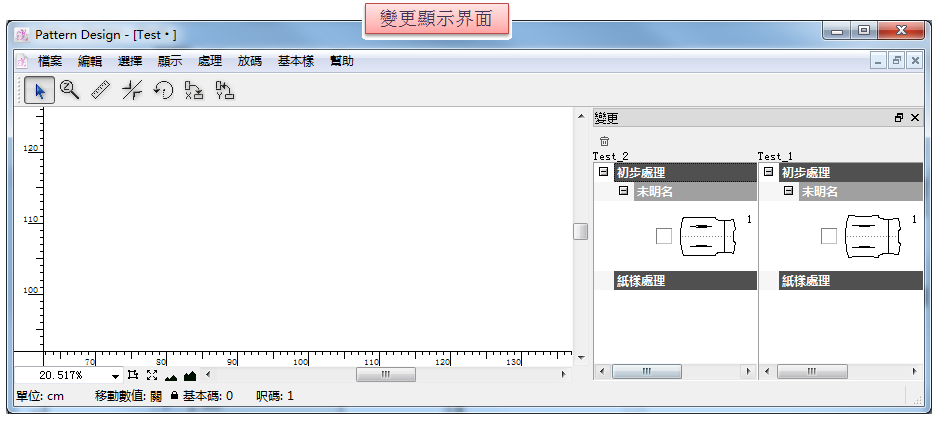

> #### NOTE > 作了修改后，重複步驟去點擊 [變更儲存] , 則可儲存多個變更集，最多為3個. 可在這裡設置： 3. 移動鼠標到 [處理] 菜單下的 [變更顯示] , 點擊上一步存儲的變更集Test_1, 轉到變更顯示界面. Test_2為修改后的當前最新的檔案, Test_1為修改前的變更集 > #### NOTE > 修改后的當前最新的檔案永遠為最後一個, 假如儲存了兩個變更集Test_1 & Test_2, 則修改后的當前最新的檔案為Test_3

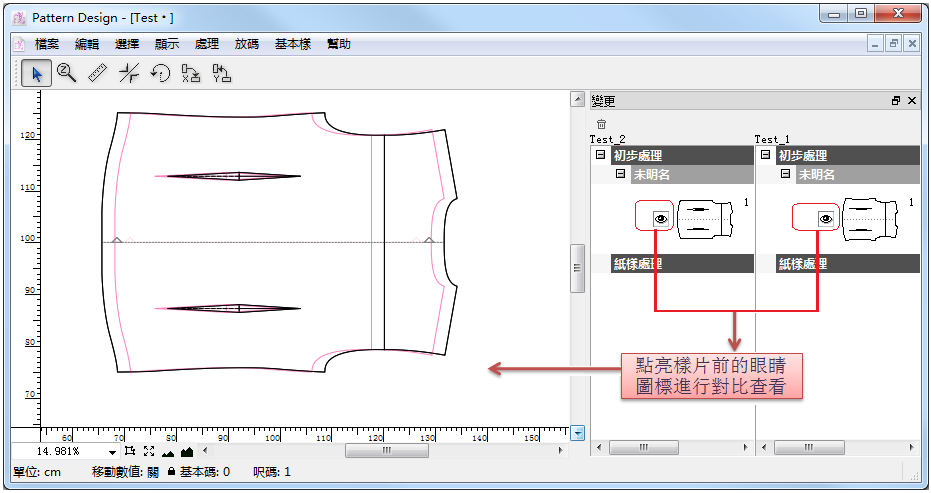

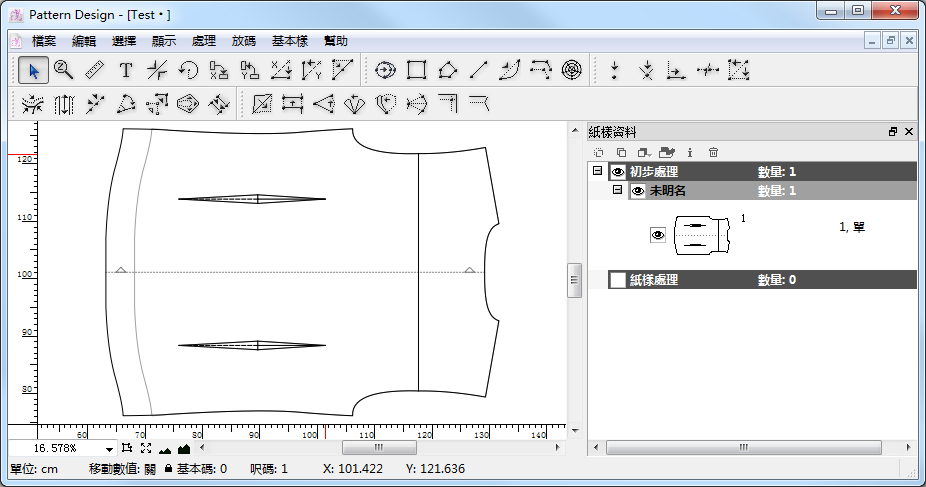

4. 點亮側邊欄樣片前面的眼睛圖標, 樣片顯示於工作區域並默認中心點對齊. 黑色顯示為Test_2 (修改后的當前最新的檔案), 紅色顯示的為Test_1 (修改前的變更集)

> #### NOTE > 此幾個工具為目前變更顯示狀態下可用的工具, 可對樣片進行移動/ 測量/ 選轉 … 5. 用 游標工具移動樣片對齊查看修改, 或用 [處理] 菜單下的 [排列紙樣…] 來對齊查看修改

例如用 [排列紙樣…] 來對齊查看：

點擊 [顯示] 菜單下的 [初步處理] / [紙樣處理] 則可由變更顯示界面返回到平常的紙樣繪製界面

將光標移至相應的變更集標題欄處, 點擊 [複製到新的檔案], 此時界面會跳轉到新的.sty 文件界面, 所選變更集的全部樣片都被粘貼至此新的.sty 文件里.

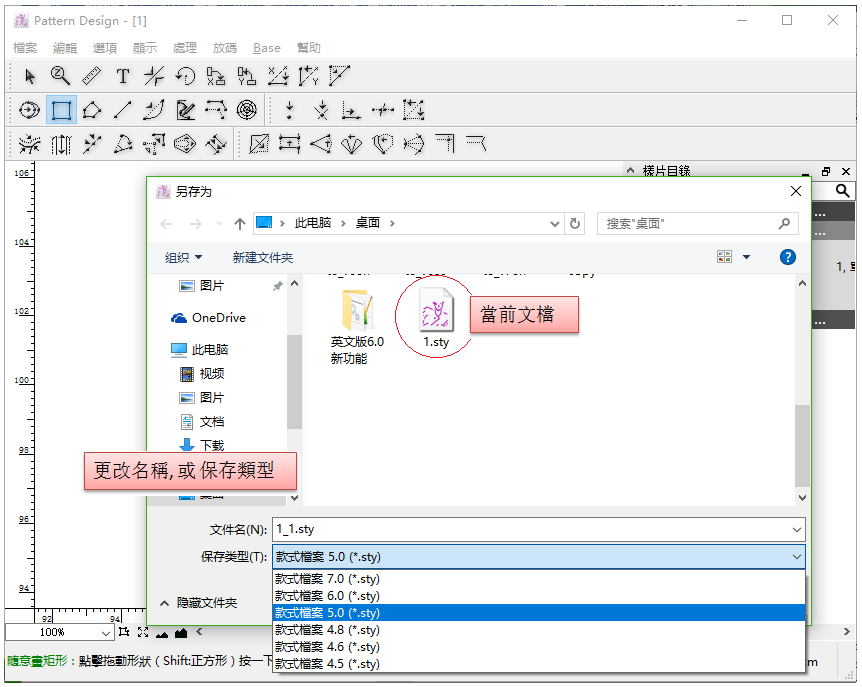

允許用戶將當前紙樣檔案以不同的名稱 / 保存類型(默認為當前版本, 當需要存為低版本時需手動選擇所需版本類型), 另存一份, 或者保存到不同的目錄下.

允許用戶撤銷所有對當前檔案的修改, 恢復至最後一次保存的狀態.

允許用戶查看最近使用過的檔案(最多可顯示10個), 點擊名稱可直接打開檔案.

如檔案被刪除或者更改了保存的路徑, 名稱會呈現灰色, 不能直接點擊打開檔案.

7.0版本作了相應的菜單位置調整, 此功能原在 [檔案] 菜單下的 [搜索] 移至 [編輯] 菜單下.

獲取更多有關 [搜索] 資料, 請參考用戶指南 [編輯] 菜單部分.

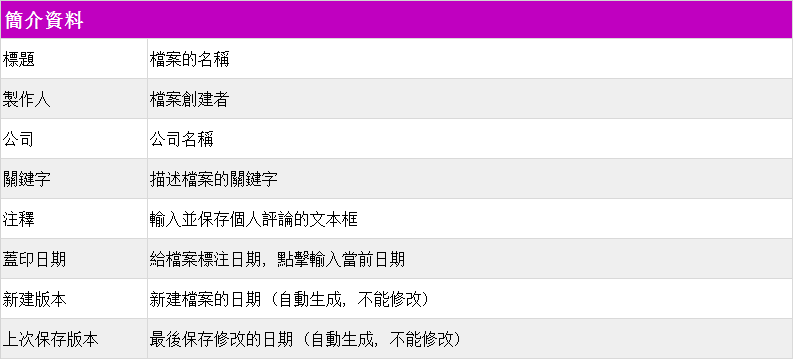

允許用戶輸入及保存有用的資料描述文檔以便搜索.

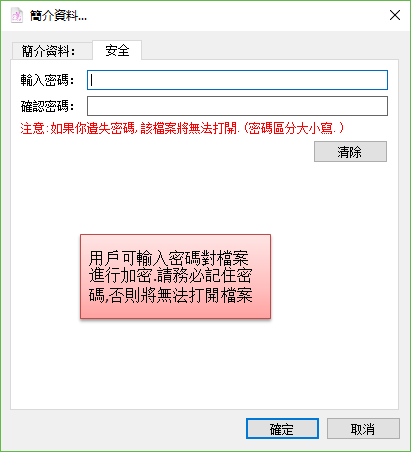

可對文檔進行加密:

再次打開檔案需輸入密碼才能打開:

密碼區分大小寫. 請務必記住密碼, 如果忘記密碼, 該檔案將無法打開.

如要取消加密, 點擊 [清除] 按鈕後按 [確認], 再點擊 [保存] 即可.

7.0版本作了相應的菜單位置調整, 此功能原在 [檔案] 菜單下的 [分頁設定…], 現移至 [列印…] 菜單的對話框內.

詳細介紹請參考以下的 [列印…] 介紹部分.

適用於列印縮放後的小紙樣或出報表用的迷你紙樣。 列印1:1生產用紙樣請選用“繪圖”

在列印前設置列印向導, 列印結果會基於用戶所選擇的選項來進行列印.

* 列印順序

允許用戶自定義打印順序. 可多重選擇或者不選這些選項.

用戶可以通過點擊 [預覽:] 來預先查看列印結果:

用戶可通過點擊 [頁面設置], 調出對話框, 設置列印機, 頁面大小, 列印尺寸, 列印紙盤以及列印方向等.

設置連接繪圖儀及列印1:1生產用紙樣，也可列印指定數值縮放比例後的紙樣。

這是V7.0調整后的新位置所在, 而V6.0的位置在 [選擇]-[設置]-[繪畫]

1.1 連接PAD 繪圖儀

1.1.1 PAD 繪圖器(PAD System PJET-2-180/205 )

1）直接連接:

連接設置前，請先在電腦上成功安裝好PAD繪圖機USB驅動，用USB連接線連接好機器與電腦，將繪圖機開機

登入MyPad: http://www.padsystem.com/user/login > “下载”，在下载页面下载所需的驱动；如您的电脑是win8/win10，安装驱动前，请先做禁止签名的操作，再行安装。如何禁止簽名，請參考http://www.padsystem.com/tc/assets/documents/tc/html/pattern/install_pattern%26marker_in_wins.html#windows）

A: 在繪圖項目頁面點“增加”按鈕

B: 選擇“區域繪圖儀”

C: 按需選擇繪圖儀端口“PAD USB”，其他項直接使用默認值即可

* D:廠商名稱中選擇“PAD System”，型號中選擇“PJET-2-180/205(Image)”，按實際所上 紙張選擇紙張大小（左邊供選擇，如左邊無所需封度，則可勾選“自定義”，然後自 行輸入所需封度）紙邊距，可自行按需設置，也可直接使用默認值。

* 在參數頁， 可直接點擊“列印測試頁”，測試頁如下圖圖形及尺寸，打印出來後測量 <WRAP>

尺寸看對不對，如果不對，可去在打印設定頁按實際測量出來的尺寸填入數值以修 正打印尺寸。

</WRAP>

1.1.1 PAD筆式小型繪圖切割機

有線連接：

* A: 將PAD筆式小型繪圖切割機通電，插上網線，開機，等待机器“哔”的响一声并 完成。

B: 在Padsystem繪圖項目頁面點擊“增加”，選擇“PAD筆式小型繪圖切割機”

C: 選擇“PAD PCPEN-2-84”，直接點“完成”

以上步驟即可直接按出廠調試好的參數設置及紙張大小設置（默認為A0紙）進行打印。

如需修改紙張大小，請查閱後面 “如何查看/修改紙張大小”

無線連接：

* A: 將PAD筆式小型繪圖切割機通電，插上網線，開機，等待机器“哔”的响一声并 完成自检

B: 打開手機/電腦的Wifi 設置頁，選中“PAD Pen Plotter Cutter”，輸入密碼，連接

C: 打開瀏覽器，輸入10.0.0.1，進入WiFi Setup 頁面

D: 選擇您當前辦公室/家裡所用的無線網絡，並輸入密碼，點擊“提交”

E: 在Padsystem繪圖項目頁面點擊“增加”，選擇“PAD筆式小型繪圖切割機”

F: 選擇“PAD PCPEN-2-84”，直接點“完成”

以上步驟即可直接按出廠調試好的參數設置及紙張大小設置（默認為A0紙）進行打印。

如需修改紙張大小，請查閱後面 “如何查看/修改紙張大小”

1.2 連接其他繪圖儀

1.2.1 在“區域列印機”裡能找到該繪圖機圖標的，按以下步驟連接設置：

設置步驟：點擊菜單“檔案” > “繪圖”> “區域列印機” 在出現的頁面選擇所需繪圖機並點擊“列印設置”設置紙張大小。

以惠普繪圖機為例說明：

A：按下圖添加選中HP繪圖機

B：設置紙張大小：

點擊“列印設置”，進行紙張設置：

* 1.2.2 在“區域列印機”裡未能找到此繪圖機，但能在“區域繪圖機”項的PAD設置裡能找到的該品牌 <WRAP>

的圖標的，按以下步驟連接設置： A: 在繪圖項目頁面點“增加”按鈕 B: 選擇“區域繪圖儀” C: 按需選擇繪圖儀端口，其他項直接使用默認值即可 D: 廠商名稱中選擇該品牌繪圖儀名稱，型號中選擇好相對應的型號，按實際所上紙張選擇紙張大

  * **小（左邊供選擇，如左邊無所需封度，則可勾選“自定義”，然後自行輸入所需封度）紙邊距，** 可自行按需設置，也可直接使用默認值。

</WRAP>

* 1.2.3 在“區域列印機”及“區域列印機”中都查找不到此繪圖機的驅程，則可用該繪圖機的控制中心 接收PAD的plt 檔案進行打印。 > （請聯繫您的繪圖機供應商提供，設置連接此繪圖機） > > 如何在PAD存出Plt檔給該繪圖機的控制中心： > > > A：新建一個文件夾plt，按如下鏈接的步驟4在紙樣/嘜架軟件裡設置存儲PLT檔案 > > > : > 到plt文件夾： > > > > > > http://www.padsystem.com/tc/assets/documents/sc/html/utilities/plot_manager/plot_manager_sc_ch5.html# > > > B：去該繪圖機的打印控制中心設置讀取plt文件夾的檔案進行打印。 > > > : （此步的設置為該品牌繪圖儀的控制中心，如不會設置，請聯繫 > > > : 您的繪圖機供應商）

2.1 如何查看/修改紙張紙張大小？

2.1.1 PAD筆式小型繪圖切割機：

a: 打開PAD筆式小型繪圖切割機網端控制中心：

方法一：雙擊PAD筆式小型繪圖切割機圖標

方法二：選中PAD筆式小型繪圖切割機圖標，點擊右邊的“設置”按鈕

b: 在“設定”頁面查看/修改紙張大小

請至YouTube或優酷，搜索PAD Pen Plotter Cutter查看PAD筆式小型繪圖切割機使用操作的詳細操作視頻。

2.1.2 通過“區域列印機”方式連接的繪圖機，這樣查看和修改紙張大：

以惠普打印機為例：

2.1.3 通過“區域列印機”及”儲存出plt”方式連接繪圖機的，這樣查看和修改紙張大：

選中繪圖儀圖標>左擊“設置”按鈕>“下一步”>即可在出現的頁面裡查看及修改紙張大小

2.2 如何送出打印？

如下圖這樣送出打印：

點擊菜單“檔案”>“繪圖”>選擇繪圖儀（可以將常用的那個繪圖儀選中，點擊“儲存為預設”，將之設置為默認打印機，則下次打印就不用選繪圖儀）> 按需選擇需要打印的各個項目（各個項目的詳細介紹請查看稍後的介紹）> 點擊“繪圖”按鈕即可送出繪圖：

2.3 打印時供選擇的各個繪圖項目:

2.3.1 繪圖項目

2.3.2 樣片資料

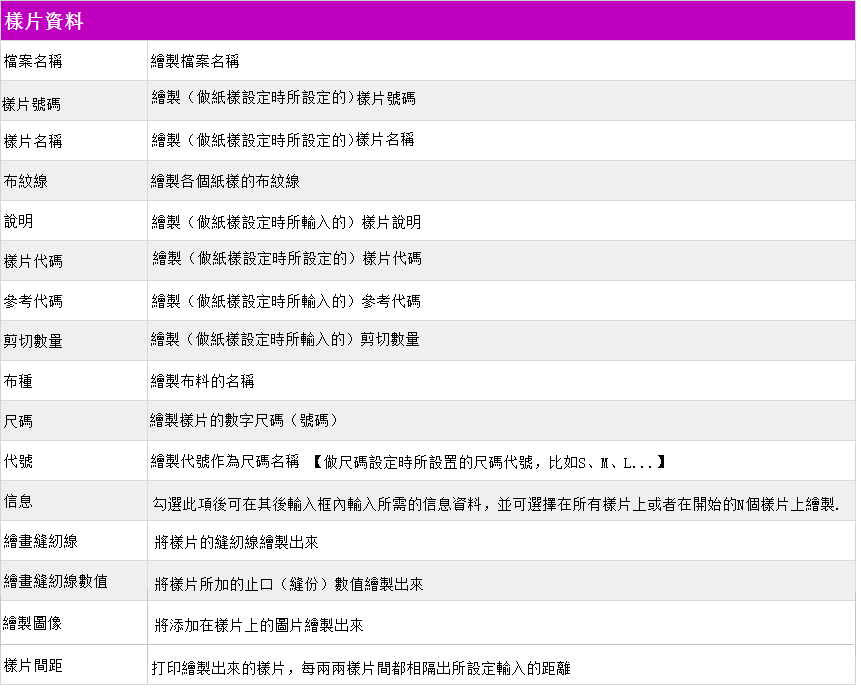

允許用戶按需選擇所需的樣片信息繪製於樣片之上.

可供選擇的樣片資料:

2.3.3 切割選項

允許用戶設置有關切割選項, 所連接的繪圖儀有切割功能方能讀取.

2.3.4 標記特徵

允許用戶界定以及修改剪口和打孔的長度及類型; 也可設置繪圖說明的字體大小.

2.3.5頁面設置

允許用戶設定紙張大小及縮放比例, 也可以使用繪圖儀驅動的紙張設置.

若要將以上設置保存為預設(即係保存為默認, 下次打開繪畫…界面, 則無需再重新設置), 則點擊 [儲存為預設] 按鈕.

用戶完成設置後, 可點擊 [預覽] 按鈕瀏覽繪圖結果, 如需修改可關閉 [預覽] 窗口返回各項目進行設置;

點擊 [繪圖] 按鈕執行繪圖.

輸入打開外來檔案或者輸入所需文件到相應的紙樣檔案.

點擊 [檔案] 菜單下的 [輸入…], 跳出對話框選擇要輸入的檔案格式, 再出現另一對話框選擇打開的目標檔案.

例如：

7.0版本作了相應的菜單位置調整, 點擊 [輸入…] 調出對話框, 用戶可在同一對話框中選擇所需檔案格式及需打開的目標檔案.

例如：

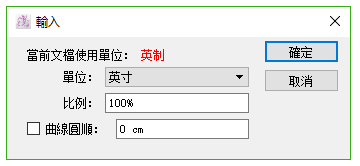

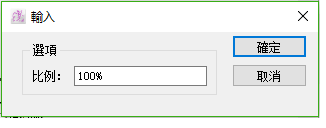

7.0支持自動讀取所輸入的DXF檔案的尺寸單位, 方便用戶快速輸入打開檔案.

有關輸入結構線具體步驟請查閱第六章結構線部分.

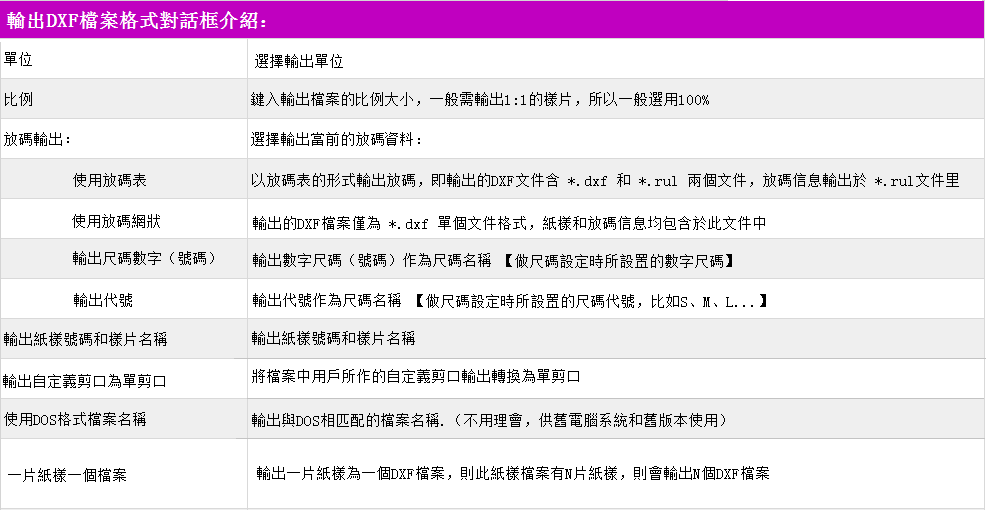

當用戶輸入DXF-AAMA, DXF-ASTM和DXF-TIIP格式的檔案時, 在彈出的對話框中按需勾選所需設置:

當用戶輸入DXF-Basic格式檔案時, 在彈出的對話框中按需勾選所需設置:

當用戶輸入HPGL和ANSI格式檔案時, 需在彈出的對話框中勾選設置:

允許用戶將所選檔案輸出相應的檔案格式至其他系統或任何兼容的軟件中使用.

可供輸出的檔案格式如下所列:

選擇好檔案格式後點擊 [確定], 輸入檔案名稱及選擇保存目錄, 點擊 [保存] 確認.

當選擇輸出文本檔案時, 對話框顯示如下:

有關輸出結構線具體步驟請查閱第六章結構線部分.

有關輸出結構線規格具體步驟請查閱第六章結構線部分.

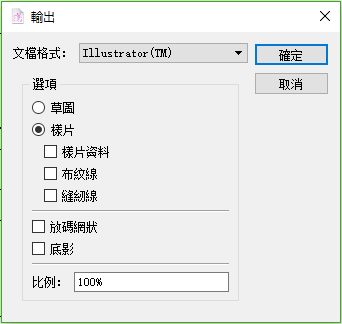

當選擇輸出Illustrator (TM) 檔案格式時, 出現如下對話框:

按需選擇選項後點擊確定, 則跳出保存對話框, 選擇要保存至的目錄以及輸入檔案名稱, 點擊保存確認.

當選擇輸出DXF-AAMA和DXF-ASTM檔案格式時, 出現如下對話框:

按需選擇選項後點擊確定, 則跳出保存對話框, 選擇要保存至的目錄以及輸入檔案名稱, 點擊保存確認.

關閉所有當前打開的檔案. 如當前檔案未作任何修改, 窗口將直接關閉.

如有任何未保存的修改, 系統會跳出以下對話框提示:

儲存: 保存修改然後退出.

丟棄: 不保存修改直接退出.

取消: 返回先前使用的窗口頁面, 不退出系統.
