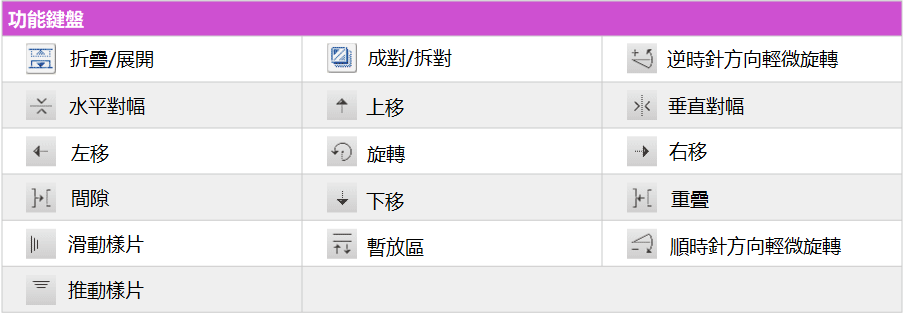

如下圖所示的功能鍵盤提供如下工具項：

功能鍵盤之工具在鍵盤上的數字鍵盤區有相應的位置:

此工具可將選定的樣片沿垂直方向往排料模擬區頂部移動. 在上移過程中, 樣片觸碰到其他樣片或者模擬區的邊緣會停止移動.

可直接按數字鍵盤上的數字8進行移動.

此工具可將選定的樣片沿垂直方向往排料模擬區底部移動. 在下移過程中, 樣片觸碰到其他樣片或者模擬區的邊緣會停止移動.

可直接按數字鍵盤上的數字2進行移動.

此工具可將選定的樣片沿水平方向往排料模擬區左側移動. 在左移過程中, 樣片觸碰到其他樣片或者模擬區的邊緣會停止移動.

可直接按數字鍵盤上的數字4進行移動.

此工具可將選定的樣片沿水平方向往排料模擬區右側移動. 在右移過程中, 樣片觸碰到其他樣片或者模擬區的邊緣會停止移動.

可直接按數字鍵盤上的數字6進行移動.

利用此工具, 對選定的樣片按照用戶設定的旋轉角度參數進行逆時針旋轉.

可直接按數字鍵盤上的數字5進行旋轉. - 設置旋轉角度

點擊菜單 [選項]-[設置]-[參數], 選擇角度, 如: 180度.

- 旋轉選定的樣片

用游標工具選定要旋轉的目標樣片, 再點擊 旋轉工具(或直接按數字鍵盤上的數字8), 樣片則往逆時針方向旋轉180度.

> #### NOTE > 1. 選擇目標對象後, 按住 Shift 鍵不放, 再點擊 旋轉工具, 則可進行順時針旋轉. > 2. 若在菜單 [選項]-[設置]-[參數]做了相應的旋轉角度設置, 但是對具體樣片作旋轉操作時, 樣片不旋轉或不按所設角度選擇, 則請在圖表區雙擊該樣片或者在排料模擬區選中該樣片後點擊菜單[處理]-[項目資料], 調出樣片資料對話框點擊對話框右下角的[選項]按鈕查看/修改該樣片的樣片處理許可度參數. 詳細介紹請查閱[處理]菜單項目資料功能項的樣片信息之樣片處理許可度的介紹.

利用此工具, 水平翻轉選定的樣片.

在水平對幅前需要到菜單 [選項]-[設置]-[參數] 勾選 [X軸對幅].

或直接按數字鍵盤上的數字7進行水平對幅.

利用此工具, 垂直翻轉選定的樣片.

在垂直對幅前需要到菜單 [選項]-[設置]-[參數] 勾選 [X軸對幅].

或直接按數字鍵盤上的數字9進行水平對幅.

若在菜單 [選項]-[設置]-[參數]做了相應的對幅設置, 但是對具體樣片作對幅操作時, 樣片不對幅, 則請在圖表區雙擊該樣片或者在排料模擬區選中該樣片後點擊菜單[處理]-[項目資料], 調出樣片資料對話框點擊對話框右下角的[選項]按鈕查看/修改該樣片的樣片處理許可度參數. 詳細介紹請查閱[處理]菜單項目資料功能項的樣片信息之樣片處理許可度的介紹.

利用此工具為兩塊樣片之間建立間隙.

在設置間隙之前, 請到菜單 [選項]-[設置]-[參數] 設置有關間隙的參數 (檔差和最大值):

這樣操作:

- 選擇目標樣片
- 點擊四個方向箭頭的其中一個, 來確定目標樣片要移動的方向
- 再點擊 間隙功能鍵. 點擊一下就間開上面所設置的間隙步驟數值一下 (點擊N下, 則間開N*步驟數值) , 當多次點擊直至間開的間隙距離達到所設置的最大間隙數值則樣片將不會繼續移動 > #### NOTE > 數字鍵盤上的數字1為 間隙功能鍵之快捷鍵, 可直接按鍵盤上的數字1鍵.

利用此工具重疊兩塊樣片.

在操作之前, 請到菜單 [選項]-[設置]-[參數] 設置有關重疊的參數 (檔差和最大值):

這樣操作:

- 選擇目標樣片
- 點擊四個方向箭頭的其中一個, 來確定目標樣片要移動的方向
- 再點擊 重疊功能鍵. 點擊一下就重疊上面所設置的重疊的步驟數值一下 (點擊N下, 則重疊N*步驟數值), 當多次點擊直至重疊呎吋達到所設置的最大重疊呎吋則樣片將不會繼續移動 > > #### NOTE > > 數字鍵盤上的數字3為 重疊功能鍵之快捷鍵, 可直接按鍵盤上的數字3鍵.

利用此工具, 對選定的樣片進行逆時針方向輕微旋轉.

在旋轉之前, 請到菜單 [選項]-[設置]-[參數] 設置有關輕微的參數 (檔差和最大值):

或選中樣片, 查看選中樣片的項目資料, 是否有勾選允許輕微旋轉:

這樣操作:

- 選擇目標樣片
- 點擊 逆時針方向輕微旋轉功能鍵. 點擊一下就旋轉所設置的輕微旋轉的步驟數值一下 (點擊N下, 則旋轉N*步驟數值), 當多次點擊直至旋轉度數達到所設置的最大度數則樣片將不會繼續旋轉

數字鍵盤上的“-”減號為 逆時針方向輕微旋轉功能鍵之快捷鍵, 可直接按鍵盤上的“-”減號.

利用此工具, 對選定的樣片進行順時針方向輕微旋轉.

在旋轉之前, 請到菜單 [選項]-[設置]-[參數] 設置有關輕微的參數 (檔差和最大值):

或選中樣片, 查看選中樣片的項目資料, 是否有勾選允許輕微旋轉:

這樣操作:

- 選擇目標樣片;
- 點擊 順時針方向輕微旋轉功能鍵. 點擊一下就旋轉所設置的輕微旋轉的步驟數值一下 (點擊N下, 則旋轉N*步驟數值), 當多次點擊直至旋轉度數達到所設置的最大度數則樣片將不會繼續旋轉

數字鍵盤上的“+”加號為 順時針方向輕微旋轉功能鍵之快捷鍵, 可直接按鍵盤上的“+”加號.

利用此工具, 將選中的樣片移至暫放區中, 或將置於暫放區中的樣片移至模擬區內.

在使用此工具前, 請到[顯示]菜單中確認是否打開暫放區:

打開暫放區之詳細介紹請查閱 [顯示] 菜單里關於暫放區的介紹說明. - 將選定樣片移至暫放區:

可直接按數字鍵盤上的“.”號. - 將暫放區中選定的樣片移至模擬區中:

#### NOTE 1. 暫放區可配合自動排料使用：當使用自動排料排料時, 部分樣片不想排, 則可將這些不排的樣片放到暫放區, 並且在[選項]-[設置]-[自動模塊]里不勾選 “紙樣在暫放區” 此項, 做了以上操作&設置後再去執行自動排料. 2. 在排料區手動排好的多塊樣片, 將他們選中並移至暫放區, 則樣片依舊保持原來的排列.

利用此工具, 移動樣片至所需位置.

方法一：配合數字鍵盤上的數字0進行操作 (鍵盤數字鍵 “0鍵” 是 拖移樣片之快捷鍵):

- 選中樣片
- 按住數字鍵盤上的數字0鍵
- 左擊樣片不放, 移動以拖出一條線
- 將線拖往所需的位置然後釋放鼠標左鍵, 即可將樣片往新位置方向移動, 當碰到其他樣片、 嘜架框架起始位或上下方, 即停止

方法二：

- 雙擊需要移動的樣片不放, 移動以拖出一條線
- 將線拖往所需的位置然後釋放鼠標左鍵, 即可將樣片往新位置方向移動, 當碰到其他樣片、 嘜架框架起始位或上下方, 即停止

利用此工具, 可將兩個樣片隨意重疊在一起.

此工具需配合數字鍵盤上的 “Enter” 鍵進行操作 (鍵盤數字鍵 “Enter”鍵 是 樣片隨意交疊之快捷鍵) :

- 點選 游標工具
- 左擊樣片不放, 按需移動至另一樣片與之重疊 (怎麼重疊/重疊多少是用戶隨意按需移動重疊)
- 按一下數字鍵盤的 “Enter” 鍵 然後釋放鼠標左鍵即可
